Name: preopteretni relej Siemens 3RU2116-0DC0 1 St.
Brand: Siemens
SKU: 1729729
Availability: BackOrder

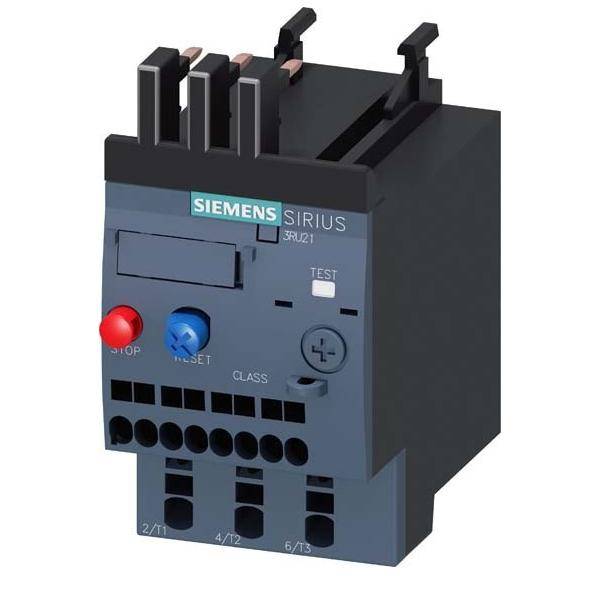

Sivi Siemens Sirius nadstrujni relej s crvenim i plavim tipkama za testiranje na prednjoj strani, model broj 3RU21.

Otvoreni električni ormar s različitim električnim komponentama i kabelima raspoređenim na više razina.

Električna shema prikazuje električne komponente s natpisima: 'Nosač', 'Termičko releji preopterećenja', 'Udaljeni RESET', 'Žičani okidač', 'Mehanički RESET', 'Tipkalo'.

'Dijagram jednog električnog plana sa tipkama: TEST, RESET, STOP. Povezivanja na stezaljke 2/T1, 4/T2, 6/T3. Brojevi 95, 96, 97, 98.'

Tehnički crtež Siemens SIRIUS kontaktora s prednjom i bočnom stranom, dimenzije u milimetrima, označeni prekidači i priključci.

Shema spajanja Siemens SIRIUS uređaja s oznakama za 'STOP', 'RESET' i 'TEST'. Sadrži oznake priključaka 2/T1, 4/T2, 6/T3.

1/6

Slika slična

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Tip

3RU2116-0DC0

Veličina

S00

Radni napon

690 V

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,27.11.

Broj

kom. - zaliha Njemačka

Ukupno (89,99 € / komad)

89,99 €

uklj. PDV

samo 9,22 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Osigurač gG: 6 A, brzi: 10 A

Vrsta proizvoda: preopteretni relej

Tip: 3RU2116-0DC0

Veličina: S00

Funkcije: preopterećenje

Radni napon: 690 V

Područje podešavanja struje (min.): 0.22 A

Područje podešavanja struje (maks.): 0.32 A

Područje podešavanja (Struja): 0.22 - 0.32 A

Priključak: opružni priključak

: IP20

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 45 mm

Visina: 87 mm

Dubina: 70 mm

dim.: (Š x V x D) 45 x 87 x 70 mm

Sadržaj: 1 St.

AWG maks.: 12

AWG min.: 20

Nazivna struja: 0.32 A

Poprečni presjek fleksibilan (maks.): 2.5 mm²

Poprečni presjek kruti (maks.): 4 mm²

Poprečni presjek fleksibilni (min.): 0.5 mm²

Poprečni presjek kruti (min.): 0.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1729729 preopteretni relej Siemens 3RU2116-0DC0 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1729729 preopteretni relej Siemens 3RU2116-0DC0 1 St.

Opis

Relej za preopterećenje 0,22 ... 0,32 A za zaštitu motora Veličina S00, CLASS 10 Montaža kontaktora Glavni krug: Opruga s oprugom Pomoćni krug: Opruga s oprugom Ručno-Automatski-RESET SIRIUS 3RU2 termalni relej za preopterećenje za zaštitu ovisno o struji potrošača s normalnim pokretanjem protiv nedopustivo visokog grijanja zbog preopterećenja ili kvara faze , Ova serija je osobito fleksibilna i isplativa. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupno s različitim rasponima podešavanja opterećenja s preopterećenjem. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, kao i za samostalno postavljanje. Dodatna oprema prikladna je za sve veličine od S00 do S3. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
