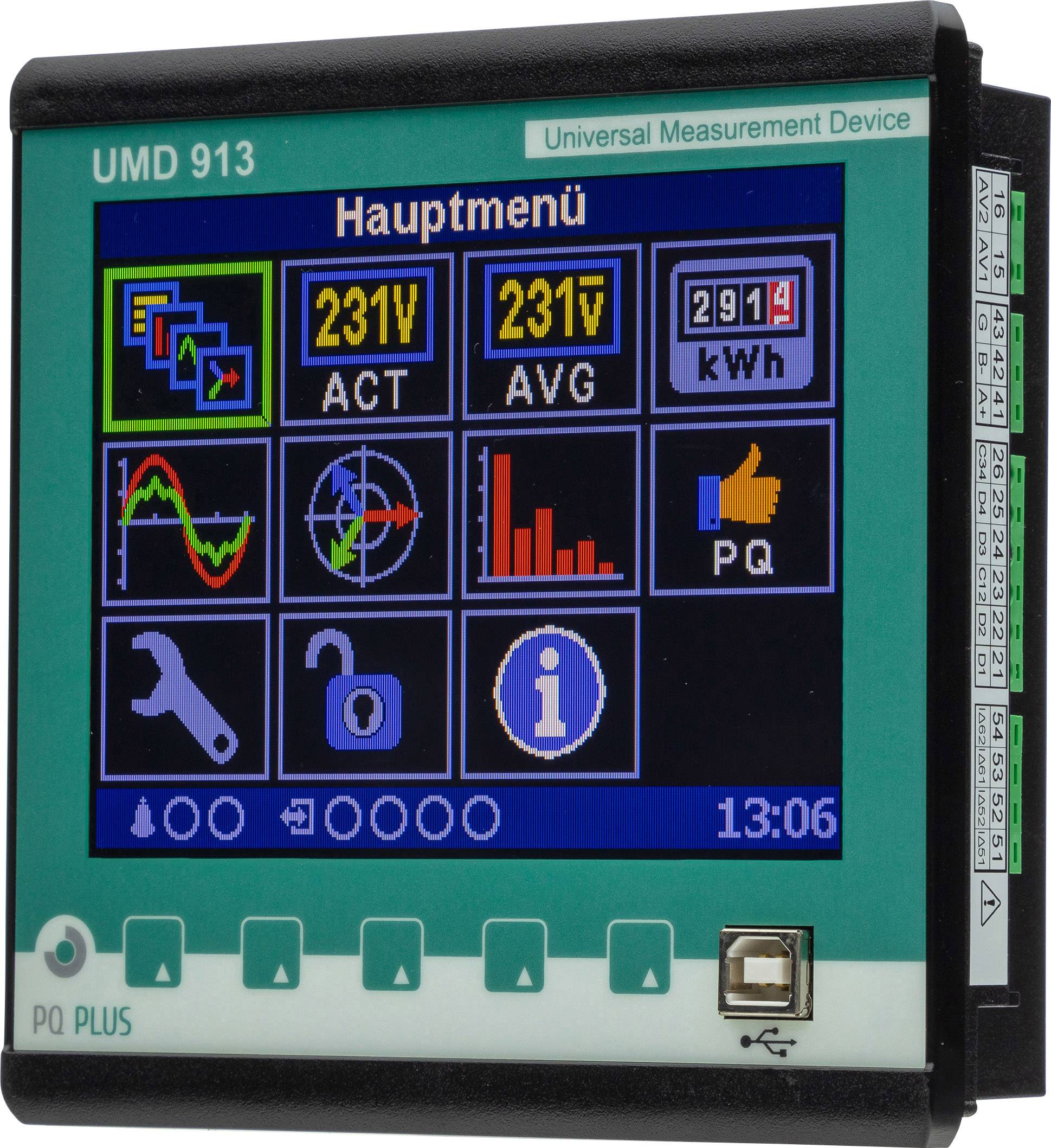

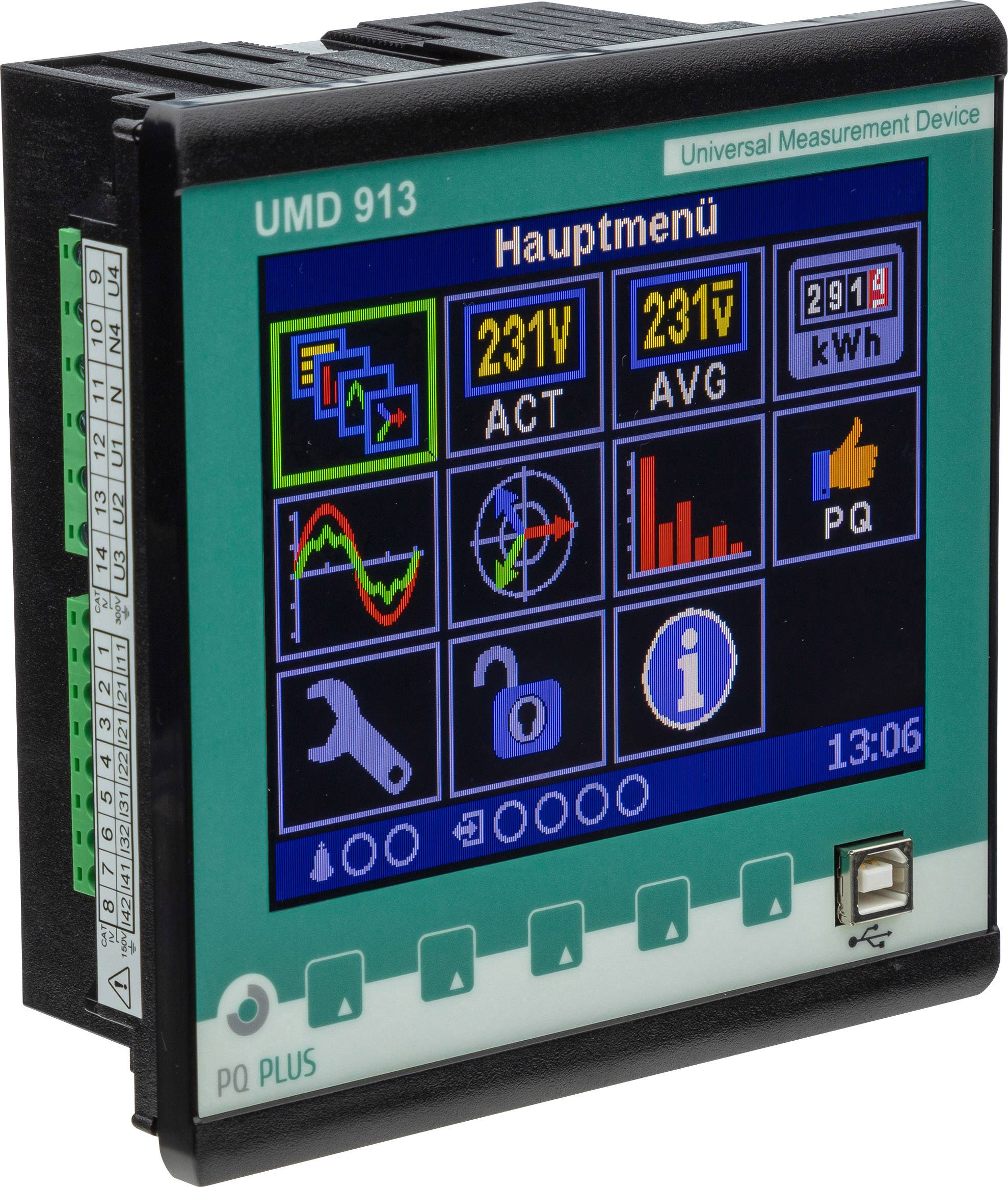

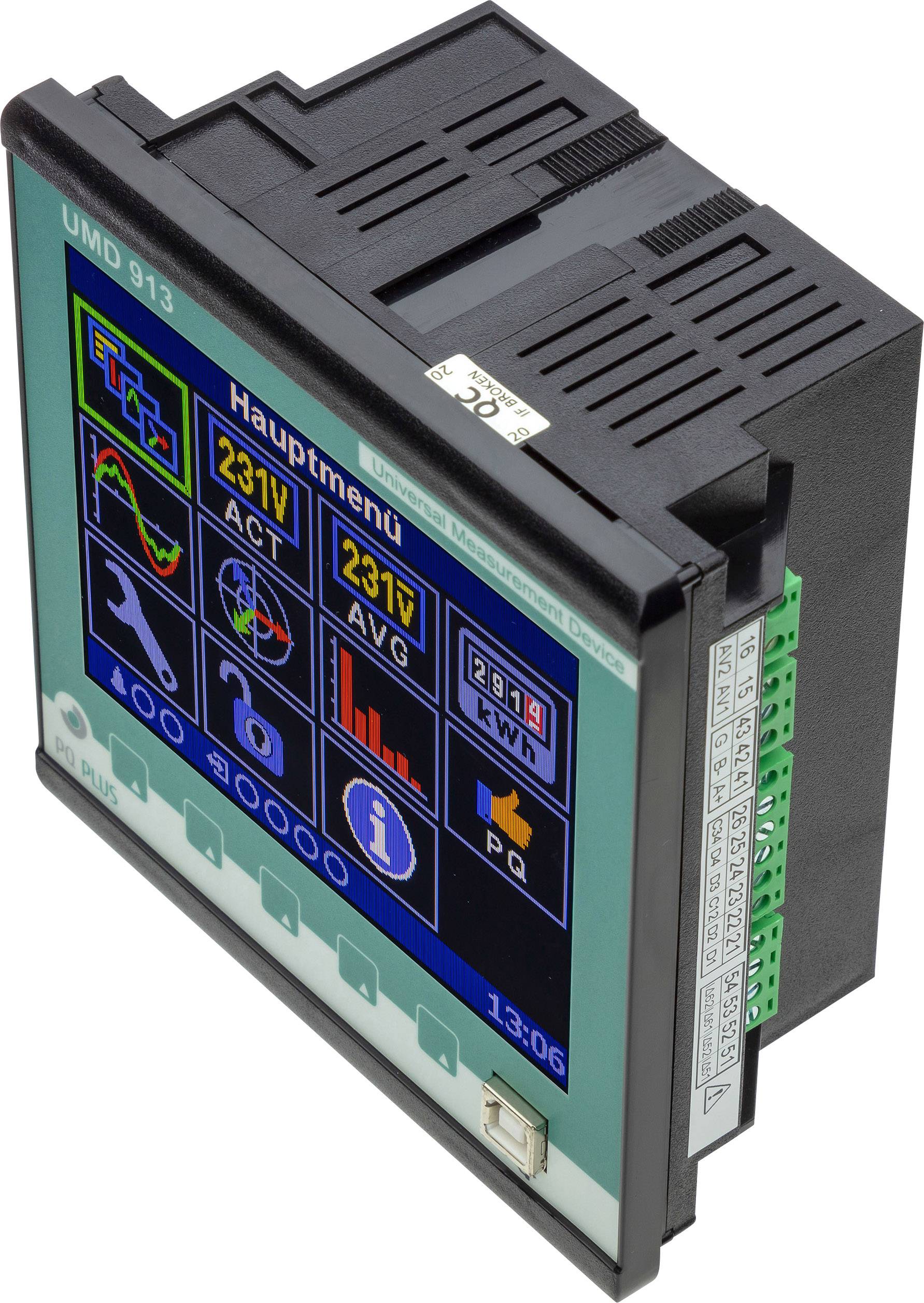

PQ Plus UMD 913 digitalni ugradbeni mjerni uređaj
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (2.999,00 € / komad)
2.999,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Tehnički podaci
- Vrsta proizvoda
digitalni ugradbeni mjerni uređaj
- Mjerna funkcija
analiza
- Mjerno područje (min.)
10 Hz
- Tip
UMD 913
- Mjerni raspon (maks.)
760 V
- Tehnologija prikaza
LCD
IP20
- Širina za ugradnju
144 mm
- Ugradbena visina
144 mm
- dim.
(D x Š x V) 140 x 144 x 144 mm
- Posebne značajke
zaslon u boji
- Dubina ugradnje
140 mm
- Kategorija mjerenja
CAT III 300 V
- Širina
144 mm
- Visina
144 mm
- Dužina
140 mm
- Širina okvira
144 mm
- Sučelja
RS485
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2143159 PQ Plus UMD 913 digitalni ugradbeni mjerni uređaj
Upute za rad i sigurnost
Upute za rad i sigurnost 2143159 PQ Plus UMD 913 digitalni ugradbeni mjerni uređaj
Opis
UMD 913 je moćan, multifunkcionalni, visoko precizni mjerni instrument za ugradnju na ploču. Certifikat je klase A. Mjeri struju i napon 4 faze u radu s 4 kvadranta, u klasi 0,05 i tako djeluje u klasi 0,2 s. Bez obzira na to koji se procesi odvijaju u energetskim sustavima,
Mrežni analizatori UMD 913 registriraju i najmanje poremećaje ili promjene. Svi parametri opskrbe električnom energijom bilježe se neprimjetno i precizno. Detaljna procjena kvalitete čini i najmanja odstupanja vidljivima i pruža informacije o tome tko je uzrokovao kvar. Točna vremenska sinkronizacija mjernih sustava pomoću GPS-a ili NTP-a omogućava spajanje mjernih podataka radi sveobuhvatnog praćenja cjelokupne opskrbne mreže. Za analizu i dokumentiranje kvalitete mreže prema samo definiranim ili međunarodnim standardima kao što su EN 50160, EN 61000-2-2, EN 61000-2-4 ili EN 61000-2-12, UMD sustavi kontinuirano bilježe sve mrežne parametre. Visoki skladišni kapaciteti i učinkovite metode kompresije omogućuju dugoročne snimke do nekoliko godina. Uz kontinuirano snimanje svih varijabli relevantnih za kvalitetu mreže, integrirani modul za snimanje kvarova omogućava snimanje prolaznih procesa uzrokovanih događajima sa stopama uzorkovanja do 28,8 kHz. Dolazi pojedinačno ili preko cijele ploče
u kombinaciji na ključnim točkama svih razina napona. Praćenje izmjerenih vrijednosti vrši se sveobuhvatno, neprimjetno i potpuno automatski.
Ovaj tekst je strojno preveden.
Mrežni analizatori UMD 913 registriraju i najmanje poremećaje ili promjene. Svi parametri opskrbe električnom energijom bilježe se neprimjetno i precizno. Detaljna procjena kvalitete čini i najmanja odstupanja vidljivima i pruža informacije o tome tko je uzrokovao kvar. Točna vremenska sinkronizacija mjernih sustava pomoću GPS-a ili NTP-a omogućava spajanje mjernih podataka radi sveobuhvatnog praćenja cjelokupne opskrbne mreže. Za analizu i dokumentiranje kvalitete mreže prema samo definiranim ili međunarodnim standardima kao što su EN 50160, EN 61000-2-2, EN 61000-2-4 ili EN 61000-2-12, UMD sustavi kontinuirano bilježe sve mrežne parametre. Visoki skladišni kapaciteti i učinkovite metode kompresije omogućuju dugoročne snimke do nekoliko godina. Uz kontinuirano snimanje svih varijabli relevantnih za kvalitetu mreže, integrirani modul za snimanje kvarova omogućava snimanje prolaznih procesa uzrokovanih događajima sa stopama uzorkovanja do 28,8 kHz. Dolazi pojedinačno ili preko cijele ploče
u kombinaciji na ključnim točkama svih razina napona. Praćenje izmjerenih vrijednosti vrši se sveobuhvatno, neprimjetno i potpuno automatski.
Ovaj tekst je strojno preveden.
Izvedba
- Messung:Napon (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 Kl 0,05 struje IL1; IL-2; IL3; ILN; 2 IRCM Cl. 0,05 Uvoz / izvoz aktivne / jalove snage po fazi L1; L2; L3 aktivna snaga P1; P2; P3; PN; 3P uvoz; Izvozna klasa 0,1 jalova snaga Q1, Q2, Q3; QN; 3Q klasa 1 prividna snaga S1; S2; S3; SN; 3S Kl. 0,2 harmonska izobličbena snaga D1; D2; D3; DN faktor snage cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl. 0,5 simetrija da harmonički napon THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl. 1 harmonička struja THDI1; THDI2; THDI3; Harmonika THDIN klase 1 po redoslijedu od 1 do 128. Za faktor izobličenja U / I U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh frekvencija istosmjerne struje ... 15 kHz AC: 10 Hz ... 15 kHz Kl. 0,02 aktivne energije 4-kvadratno mjerenje uvoza / izvoza po fazi; Ukupna jalova energija klase 0,2s 4 uvoza / izvoza u kvadrantu po fazi; Sveukupno treperenje klase 2 daDatenlogger:Memorija (bljeskalica) ULN; ULL; I; P; Q; S; D; THDU; THDI; F; UFH; Status I / O; Uvoz / izvoz energije / aktivne jalove energije po fazi L1; L2; L3 naponski zavarivači Opcija: PQ S Oscilogramska funkcija Opcija: GOweitere Funktionen:Logika alarma; Granične vrijednosti za preko / ispod U; -I; P; Q; S; nejednak bel. ; THD; cos phi; f; I / O 4 digitalna ulaza / 8 digitalnih izlaza; 2 analogna ulaza / 2 analogna izlaza; 4 releja 2 A AC memorija 512 MB interval snimanja sec; min; h; dana; mjesec; godineKommunikation: RS485 Modbus; Ethernet 100 Mbit / s; USB –AElektrischer Anschluss:Napon napajanja U: 85 ÷ 265 V AC / 90 ÷ 350 V Potrošnja istosmjerne struje 5 VA prenaponska kategorija CAT III / 300 VMessbereiche:Nominalni napon 690 V AC preopterećenje 760 V AC impedancija 6,6 MOhm Nominalna struja 5 Previsoka struja 100 A AC za maksimum 1 s brzina uzorkovanja 28,8 kHz PQ procjena EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12Umgebungsbedingungen:Raspon radne temperature T: -5 ° C ... 50 ° C pri 5..95% rela. Raspon vlage temperature vlage T: -30 ° C ... 70 ° CElektromagnetische Verträglichkeit:Zračenje EN 61000-6-4 zračenje EN 61000-6-2 stupanj zaštite: prednji IP52Maße:ŠxVxD (mm) 144x144x140
Isporuka uključuje
- UMD 913
- ENVIS Basic
