Name: Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St. Singl
Brand: Phoenix Contact
SKU: 3565909
Availability: BackOrder

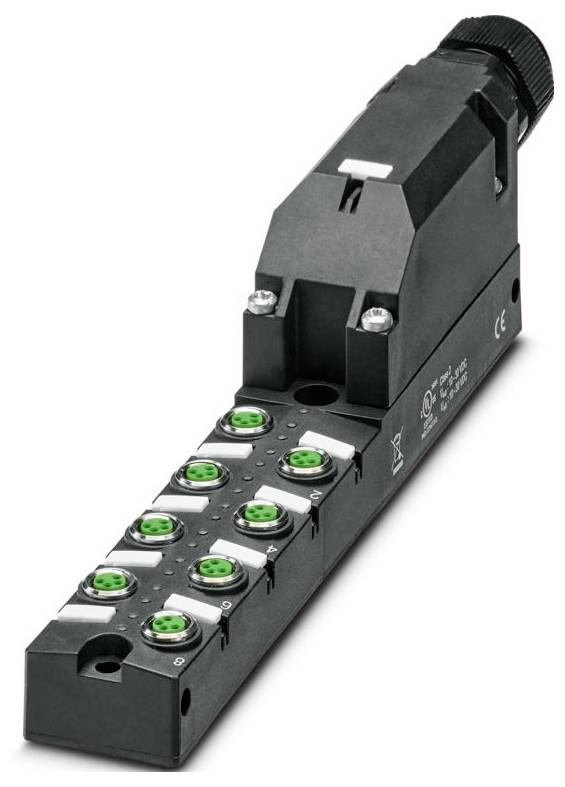

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St. Singl-0

Slika slična

Vrsta ambalaže

Single

Vrsta proizvoda

sensorska/aktivatorska kutija

Broj signalnih mjesta

Broj razdjelnika

8-dijelni

Dostupnost

dvostruko

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

60 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (85,99 € / komad)

85,99 €

uklj. PDV

samo 9,22 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj polova: 4
Nazivni napon UN: 24 V DC
Vrsta priključka: utični opružni konektor
Širina: 30 mm
Visina: 49 mm
Materijal kućišta: PBT
Uvjeti okoline: Uvjeti okoline
Zaštita: IP67
Temperatura okoline (radna): -25 °C ... 80 °C
Standardi/propisi: IEC 61076-2-104
Materijal brtve: FKM
Dužina: 181 mm
Materijal kontaktne površine: Ni/Au
Vanjski promjer kabela: 6 mm ... 12 mm
Napomena o uporabi: Neiskorištene utore treba zatvoriti prije upotrebe. Odgovarajuće elemente za zatvaranje možete pronaći pod "Pribor".
Priključak vodiča: Priključak vodiča
Napomena za instalaciju: OPREZ: Prilikom polaganja kabela pridržavajte se dopuštenih radijusa savijanja, jer prekomjerne sile savijanja mogu ugroziti stupanj zaštite. Zaštitite konektor od mehaničkih opterećenja, npr. pomoću kabelskih vezica.
Standardna oznaka: M8 konektor
Primjena: Standardna
Kodiranje: A
LED: da
Materijal kontakta: CuZn
Broj utora: 8
Maksimalni radni napon Umax: 30 V DC
Ukupna nazivna struja: 8 A
Maksimalna nosivost struje po putu: 2 A
Nazivna struja po utoru: 2 A
Vrsta priključka senzora/aktuatora: Utičnica M8
Dodjeljivanje veze: Dodjeljivanje veze
Utor/Pol = Boja žice ili spoj: 1/4 (A) = 1/4; 1/2 (B) = 1/2; 2/4 (A) = 2/4; 2/2 (B) = 2/2; 3/4 (A) = 3/4; 3/2 (B) = 3/2; 4/4 (A) = 4/4; 4/2 (B) = 4/2; 5/4 (A) = 5/4; 5/2 (B) = 5/2; 6/4 (A) = 6/4; 6/2 (B) = 6/2; 7/4 (A) = 7/4; 7/2 (B) = 7/2; 8/4 (A) = 8/4; 8/2 (B) = 8/2; 1-8/1 (+24) V) = UN; 1-8 / 3 (0 V) = 0 V
Dostupan indikator statusa: da
Materijal navojne čahure: Cu legura
Materijal O-prstena: FKM
Materijal nosača kontakta: PBT
Materijal kontaktne strane glavnog kabela: Cu legura
Materijal kontaktne površine na strani glavnog kabela: kalajisan
Presjek fleksibilnog signalnog kabela: 0,2 mm² ... 1,5 mm²
Presjek fleksibilnog priključka za napajanje: 0,2 mm² ... 1,5 mm²
Presjek fleksibilnog signalnog kabela AWG: 24 ... 16
Fleksibilni AWG priključak za napajanje s presjekom: 24 ... 16
Duljina skidanja izolacije sa signalne žice: 10 mm
Duljina skidanja izolacije s plašta: 70 mm (glavni kabel)
Moment zatezanja vijka poklopca: 1 Nm
Moment zatezanja vijka za pričvršćivanje kućišta: 0,8 Nm
Materijal zalijevajuće mase: PUR
Strana kabela glavnog kabela nosača materijala: PA
Lokalna dijagnostika: LED napona napajanja zelena; LED indikator statusa I/O žuta
Nadzirana funkcija: Napon napajanja
Optički prikaz: Zelena LED
Veličina ključa za spojnu maticu: 24 mm
Veličina ključa za sigurnosne matice: 24 mm

Vrsta ambalaže: Single

Vrsta proizvoda: sensorska/aktivatorska kutija

Broj signalnih mjesta: 8

Dostupnost: dvostruko

Tip: SACB- 8/4-L-PTP-M8 HD

Glavni vod: da

Broj razdjelnika: 8-dijelni

Prikaz statusa: s led

Vrsta signala: PNP

Priključak: Push-in priključak s oprugom

Širina: 30 mm

Dužina: 181 mm

: IP67

Opteretivost struje po utoru: 2 A

Ukupna struja (jednostavno napajanje): 8 A

Maks. temperatura: 80 °C

Min. temperatura: -25 °C

Poprečni presjek priključka maks.: 1.5 mm²

Poprečni presjek priključka min.: 0.2 mm²

Vrsta priključenja (Razdjelne kutije): M8 utičnica

Materijal kućišta: PBT

Ukupan broj polova: 4

Proizvođač-br. dijela: 1197620

Sadržaj: 1 St.

Broj polova: 4

Visina: 49 mm

Strujna opteretivost (ukupna): 8 A

Strujna opteretivost po I/O signalu: 2 A

Radni napon: 24 V

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Broj razdjelnika

Broj signalnih mjesta

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St. Single

Kataloški br.:3565909

Dostava pon,09.11.

60 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

8-dijelni

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

85,99 €^*

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St. Piece

Kataloški br.:3565886

Dostava pon,09.11.

85 kom. - zaliha NjemačkaConrad Electronic

8-dijelni

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

164,99 €^*

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St. Single

Kataloški br.:3565938

Dostava čet,12.11.

Conrad Electronic

10-dijelni

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

81,99 €^*

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 sensorska/aktivatorska kutija 1 St. Piece

Kataloški br.:3566244

Nije dostupno

Conrad Electronic

4-dijelni

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

61,99 €^*

Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 sensorska/aktivatorska kutija M8 razdjelnik s plastičnim navojem 50 St.

Kataloški br.:3568146

Nije dostupno

Conrad Electronic

8-dijelni

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

3.529,00 €^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 sensorska/aktivatorska kutija 1 St.

Kataloški br.:3566160

Nije dostupno

Conrad Electronic

8-dijelni

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

79,99 €^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 sensorska/aktivatorska kutija M8 razdjelnik s plastičnim navojem 1 St.

Kataloški br.:3566165

Nije dostupno

Conrad Electronic

8-dijelni

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 sensorska/aktivatorska kutija višepolni razdjelnik 1 St.

Kataloški br.:3566168

Nije dostupno

Conrad Electronic

8-dijelni

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St.

Kataloški br.:3566183

Nije dostupno

Conrad Electronic

8-dijelni

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St. Piece

Kataloški br.:3566143

Nije dostupno

Conrad Electronic

8-dijelni

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3565909 Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St. Singl

Upute za rad i sigurnost

Upute za rad i sigurnost 3565909 Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St. Singl

Opis

Razvodna kutija, Primjena: Standardna, Vrsta priključka: Metalna utičnica M8, Broj utora: 8, Broj polova: 4, Kodiranje: A, Konfiguracija utora: Dvostruka, Pokazatelj statusa: Da, PNP; Priključak na glavni vod: Utični opružni konektor s utiskivanjem od 180°, Zaštita: Ne

Ovaj tekst je strojno preveden.
