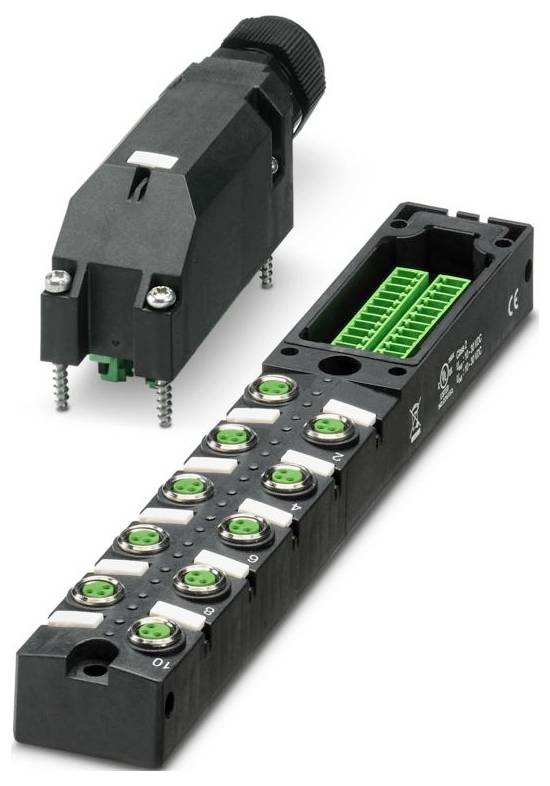

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St. Singl
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Single
Vrsta proizvoda
sensorska/aktivatorska kutija
Broj signalnih mjesta
10
Broj razdjelnika
10-dijelni
Dostupnost
jednostruko
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
81,99 €
3
3% = 2,27 €
79,72 €
5
4% = 3,18 €
78,81 €
10
5% = 3,79 €
78,20 €
25
5% = 4,47 €
77,52 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (81,99 € / komad)
81,99 €
sa PDV-om
Tehnički podaci
- Broj polova: 3
- Nazivni napon UN: 24 V DC
- Vrsta priključka: utični opružni konektor
- Širina: 30 mm
- Visina: 49 mm
- Materijal kućišta: PBT
- Uvjeti okoline: Uvjeti okoline
- Zaštita: IP67
- Temperatura okoline (radna): -25 °C ... 80 °C
- Standardi/propisi: IEC 61076-2-104
- Materijal brtve: FKM
- Dužina: 203 mm
- Materijal kontaktne površine: Ni/Au
- Vanjski promjer kabela: 6 mm ... 12 mm
- Napomena o uporabi: Neiskorištene utore treba zatvoriti prije upotrebe. Odgovarajuće elemente za zatvaranje možete pronaći pod "Pribor".
- Priključak vodiča: Priključak vodiča
- Napomena za instalaciju: OPREZ: Prilikom polaganja kabela pridržavajte se dopuštenih radijusa savijanja, jer prekomjerne sile savijanja mogu ugroziti stupanj zaštite. Zaštitite konektor od mehaničkih opterećenja, npr. pomoću kabelskih vezica.
- Standardna oznaka: M8 konektor
- Primjena: Standardna
- Kodiranje: A
- LED: da
- Materijal kontakta: CuZn
- Broj utora: 10
- Maksimalni radni napon Umax: 30 V DC
- Ukupna nazivna struja: 8 A
- Maksimalna nosivost struje po putu: 2 A
- Nazivna struja po utoru: 2 A
- Vrsta priključka senzora/aktuatora: Utičnica M8
- Dodjeljivanje veze: Dodjeljivanje veze
- Utor/pol = boja žice ili priključak: 1 / 4 (A) = 1 / 4;2 / 4 (A) = 2 / 4;3 / 4 (A) = 3 / 4;4 / 4 (A) = 4 / 4;5 / 4 (A) = 5 / 4;6 / 4 (A) = 6 / 4;7 / 4 (A) = 7 / 4;8 / 4 (A) = 8 / 4;9 / 4 (A) = 9 / 4;10 / 4 (A) = 10 / 4;1-10 / 1 (+24V) = UN;1-10 / 3 (0V) = 0V
- Dostupan indikator statusa: da
- Materijal navojne čahure: Cu legura
- Materijal O-prstena: FKM
- Materijal nosača kontakta: PBT
- Materijal kontaktne strane glavnog kabela: Cu legura
- Materijal kontaktne površine na strani glavnog kabela: kalajisan
- Presjek fleksibilnog signalnog kabela: 0,2 mm² ... 1,5 mm²
- Presjek fleksibilnog priključka za napajanje: 0,2 mm² ... 1,5 mm²
- Presjek fleksibilnog signalnog kabela AWG: 24 ... 16
- Fleksibilni AWG priključak za napajanje s presjekom: 24 ... 16
- Duljina skidanja izolacije sa signalne žice: 10 mm
- Duljina skidanja izolacije s plašta: 70 mm (glavni kabel)
- Moment zatezanja vijka poklopca: 1 Nm
- Moment zatezanja vijka za pričvršćivanje kućišta: 0,8 Nm
- Materijal zalijevajuće mase: PUR
- Strana kabela glavnog kabela nosača materijala: PA
- Lokalna dijagnostika: LED napona napajanja zelena; LED indikator statusa I/O žuta
- Nadzirana funkcija: Napon napajanja
- Optički prikaz: Zelena LED
- Veličina ključa za spojnu maticu: 24 mm
- Veličina ključa za sigurnosne matice: 24 mm
- Vrsta ambalaže
Single
- Vrsta proizvoda
sensorska/aktivatorska kutija
- Broj signalnih mjesta
10
- Dostupnost
jednostruko
- Tip
SACB-10/3-L-PTP-M8 HD
- Glavni vod
da
- Broj razdjelnika
10-dijelni
- Prikaz statusa
s led
- Vrsta signala
PNP
- Priključak
Push-in priključak s oprugom
- Širina
30 mm
- Dužina
203 mm
IP67
- Opteretivost struje po utoru
2 A
- Ukupna struja (jednostavno napajanje)
8 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Poprečni presjek priključka maks.
1.5 mm²
- Poprečni presjek priključka min.
0.2 mm²
- Vrsta priključenja (Razdjelne kutije)
M8 utičnica
- Materijal kućišta
PBT
- Ukupan broj polova
3
- Proizvođač-br. dijela
1197625
- Sadržaj
1 St.
- Broj polova
3
- Visina
49 mm
- Strujna opteretivost (ukupna)
8 A
- Strujna opteretivost po I/O signalu
2 A
- Radni napon
24 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St. Singl
Upute za rad i sigurnost
Upute za rad i sigurnost 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St. Singl
Opis
Razvodna kutija, Primjena: Standardna, Vrsta priključka: Metalna utičnica M8, Broj utora: 10, Broj polova: 3, Kodiranje: A, Konfiguracija utora: jednostruki, Pokazatelj statusa: da, PNP; Priključak na glavni vod: utični opružni konektor 180°, Zaštita: ne
