Name: Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 4 preba
Brand: Phoenix Contact
SKU: 2225775
Availability: BackOrder

Elektronička komponenta sa sivim kućištem i narančastom polugom, namijenjena za električne spojeve ili kontrolne sustave.

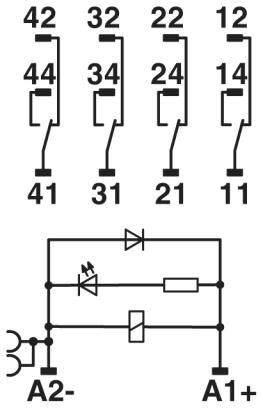

Shema sklopa releja sa priključcima za zavojnicu A1+ i A2- te četiri sklopne kontakte označene od 11 do 44. Uključujući diode i LED element.

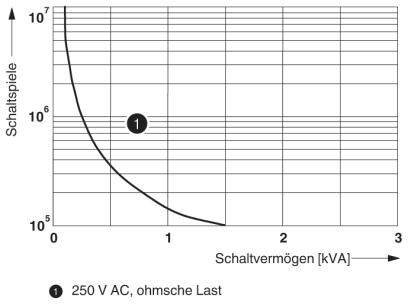

Dijagram prikazuje preklopne igre u odnosu na preklopnu sposobnost za '250 V AC, omsko opterećenje'. Krivulja eksponencijalno pada s 10¹⁰ na 0 pri 3 kVA.

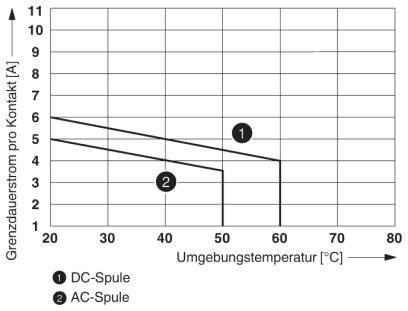

Dijagram prikazuje granični trajni struj po kontaktu u ovisnosti o temperaturi okoline za DC-namotaj i AC-namotaj; obje vrijednosti padaju s porastom temperature.

Dijagram prikazuje krivulju između faktora redukcije (Y-os) i COS φ (X-os), koja pada s 1 pri COS φ = 0 do 0,3 pri COS φ = 0,2.

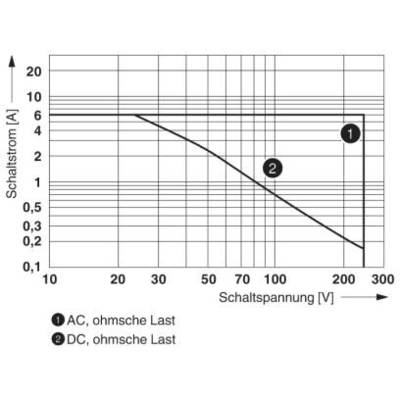

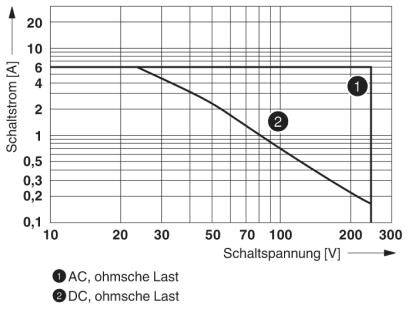

Dijagram prikazuje sklopnu napon (0-300V) nasuprot sklopnoj struji (0-16A) za AC i DC opterećenja. Linija pokazuje opadajuću struju s porastom napona.

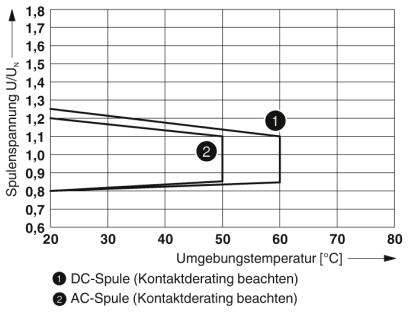

Dijagram prikazuje ovisnost napona zavojnice (U/Uₙ) o temperaturi okoline (°C) za istosmjernu i izmjeničnu zavojnicu.

1/7

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

relejni modul

Vrsta kontakta

4 prebacivanje

Nazivni napon

24 V/DC

Preklopni napon (maks.)

250 V DC/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

31 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (46,99 € / komad)

46,99 €

uklj. PDV

samo 4,61 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Gubitak snage pri nominalnom stanju: 1,01 W
Maksimalni prekidački napon: 250 V AC / DC
Minimalni prekidački napon: 5 V (pri 24 mA)
Minimalna prekidačka struja: 5 mA (pri 24 V)
Maksimalna struja pritiska: 16 A (20 ms, uspostavite kontakt)
Maksimalni kapacitet loma (ohmičko opterećenje):
144 W (pri 24 V DC)
124 W (pri 48 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
1500 VA (na 250 V AC)
Prekidački kapacitet:
2 A (pri 24 V, DC13)
0,22 A (pri 120 V, DC13)
0,11 A (pri 250 V, DC13)
1,5 A (pri 24 V, AC15)
1,5 A (pri 120 V, AC15)
1 A (pri 240 V, AC15)
Instalacijski položaj: bilo koji
Upute za ugradnju: mogu se dodavati bez razmaka
Duljina trake: 8 mm
Presjek konduktora kruti: 0,14 mm² ... 1,5 mm²
Presjek provodnika fleksibilan: 0,14 mm² ... 1,5 mm²
Presjek provodnika AWG: 26 ... 16 (kruta)
Nazivni napon izolacije: 250 V AC
Nazivni impulsni napon: 2,5 kV
Izolacija: osnovna izolacija
Kategorija prenapona: III

Vrsta ambalaže: Piece

Vrsta proizvoda: relejni modul

Tip: RIF-2-RPT-LDP-24DC/4X21/EX

Priključak: Push-In stezaljka

Vrijeme odziva: 13 ms

Vrijeme opadanja: 14 ms

Vrsta kontakta: 4 prebacivanje

Kontaktni materijal: AgNi

Nazivni napon: 24 V/DC

Preklopni napon (maks.): 250 V DC/AC

Prebacivanje struje (maks.): 6 A

Maks. rasklopna snaga: 1500 VA

Mehanički vijek trajanja: 2x 10⁷operacije

Određene značajke: s led

: IP20

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Dužina: 75 mm

Širina: 31 mm

Visina: 96 mm

dim.: (D x Š x V) 75 x 31 x 96 mm

Sadržaj: 1 St.

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivni napon

Prebacivanje struje (maks.)

Preklopni napon (maks.)

Vrsta ambalaže

Vrsta kontakta

Phoenix Contact DEK-REL- 5/I/1 relejni modul Nazivni napon: 5 V DC/AC Prebacivanje struje (maks.): 3 A 1 zatvarač Piece 1 St.

Kataloški br.:2225813

Dostava pet,30.10.

8 kom. - zaliha NjemačkaConrad Electronic

5 V DC/AC

3 A

250 V/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

43,99 €^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje Piece 1 St.

Kataloški br.:2225814

Dostava pet,30.10.

6 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

83,99 €^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2209100

Dostava pon,09.11.

19 kom. - zaliha NjemačkaConrad Electronic

12 V/DC

6 A

250 V DC/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

28,99 €^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2225771

Dostava pon,09.11.

54 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

19,99 €^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2209098

Dostava pon,09.11.

70 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

30,99 €^*

Phoenix Contact PLC-RPT- 24DC/21/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje 1 St.

Kataloški br.:2225768

Dostava pet,30.10.

27 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

19,99 €^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 50 mA 1 prebacivanje 1 St.

Kataloški br.:2225770

Dostava pon,09.11.

17 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

50 mA

30 V/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

21,99 €^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebacivanje Piece 1 St.

Kataloški br.:2225417

Dostava pet,30.10.

20 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

59,99 €^*

Phoenix Contact PLC-RPT- 24UC/21/MS relejni modul Nazivni napon: 24 V DC/AC Prebacivanje struje (maks.): 6 A 1 prebacivanje Piece 1 St.

Kataloški br.:2225769

Dostava pet,30.10.

2 kom. - zaliha NjemačkaConrad Electronic

24 V DC/AC

6 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

30,99 €^*

Phoenix Contact PLC-RPT- 24UC/21HC/RW relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 10 A 1 prebacivanje Piece 1 St.

Kataloški br.:2209947

Dostava čet,12.11.

Conrad Electronic

24 V/DC

10 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

87,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225775 Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 4 preba

Upute za rad i sigurnost

Upute za rad i sigurnost 2225775 Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 4 preba

Opis

Unaprijed sastavljen relejni modul koji se sastoji od: relejne baze, funkcionalnog dodatnog modula, kontaktnog releja za napajanje i nosača za montažu, odobrenog prema ATEX / IECEx (zona 2) i klase ex-zone I, Div. 2, push-in priključak, 4 preklopna kontakta, ulazni napon: 24 V DC

Ovaj tekst je strojno preveden.
