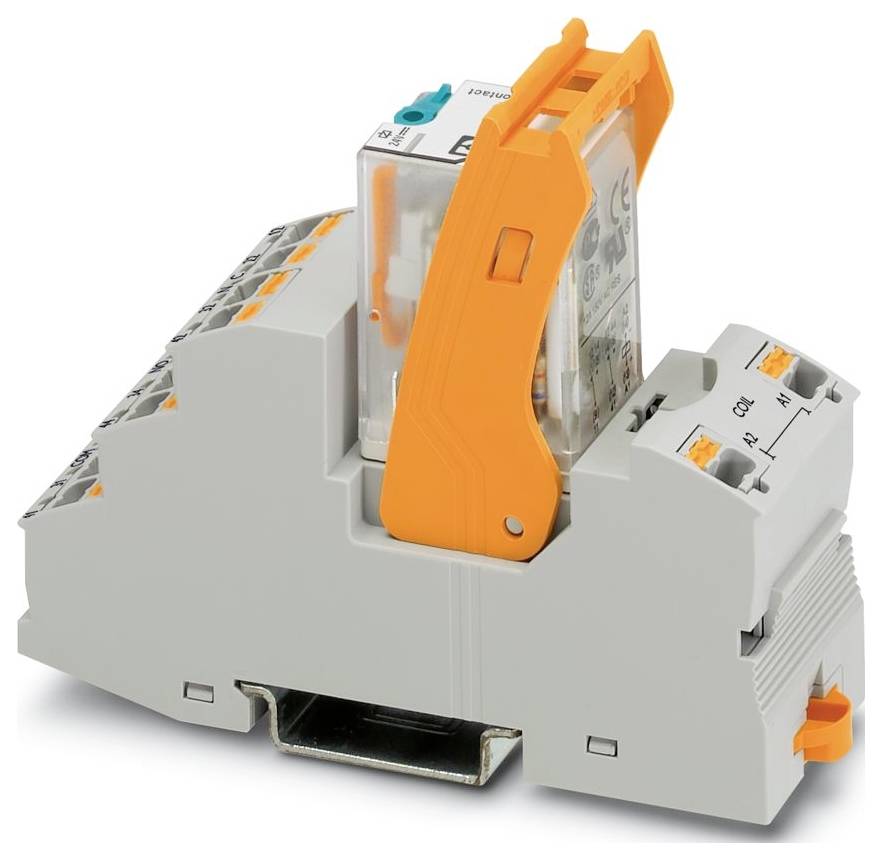

Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 relejni modul 2 prebacivanje Piece 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
relejni modul
Vrsta kontakta
2 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tip
RIF-2-RPT-LDP-24DC/2X21
Tehnički list (PDF)
3692 Set(ovi) - zaliha Njemačka
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
124,99 €
3
3% = 3,46 €
121,53 €
5
4% = 4,85 €
120,14 €
10
5% = 5,77 €
119,22 €
25
5% = 6,81 €
118,18 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (12,50 € / komad)
124,99 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: RIFLINE complete
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (ferula s plastičnom čahurom); 0,14 mm² ... 1 mm² (ferula s plastičnom čahurom, dva vodiča na dvostrukom priključku)
- Presjek krutog vodiča: 0,14 mm² ... 1,5 mm²
- Presjek vodiča AWG: 26 ... 16 (kruto); 26 ... 16 (fleksibilno)
- Širina: 31 mm
- Visina: 96 mm
- Dubina: 75 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj onečišćenja: 2 (nazivni napon 230/400 V)
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 1,01 W
- Promjer 3,2 mm
- Način rada: 100% ED
- Raspon ulaznog napona: 19,2 V DC ... 30 V istosmjerne struje (20 °C)
- Dimenzije artikla: Dimenzije artikla
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Zaštitni krug: Dioda s slobodnim hodom
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC
- Primjena: Univerzalna
- Bušotina: Bušotina
- Maksimalna udarna struja: 30 A (20 ms, normalno otvoreni kontakt)
- Izolacija: Osnovna izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 20. siječnja 2026.
- Nazivni ulazni napon UN: 24 V DC
- Raspon ulaznog napona u odnosu na UN: vidi dijagram
- Tipična ulazna struja na UN: 42 mA
- Indikator radnog napona: žuta LED
- Konfiguracija kontakata: 2 preklopna kontakta
- Maksimalna kontinuirana struja: 10 A (vidi dijagram)
- Klasa zapaljivosti prema UL 94 (kućište): V2 (kućište)
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 4 kV
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Klasa zaštite (relej): RT I (relej)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: cca. 2 x 10⁷ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 2,5 kVrms (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 13 ms
- Tipično vrijeme relapsa: 14 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Materijal kontakta: AgNi
- Minimalni napon preklapanja: 5 V (24 mA)
- Minimalna struja preklapanja: 5 mA (24 V)
- Maksimalna sklopna snaga (omsko opterećenje): 240 W (pri 24 V DC); 124 W (pri 48 V DC); 108 W (pri 60 V DC); 52 W (pri 110 V DC); 48 W (pri 220 V DC); 2500 VA (pri 250 V AC)
- Preklopni kapacitet: 2 A (pri 24 V, DC13); 0,22 A (pri 120 V, DC13); 0,11 A (pri 250 V, DC13); 3 A (pri 120 V, AC15); 1,5 A (pri 240 V, AC15)
- Ispitni napon (kontakt/kontakt): 2,5 kVrms (50 Hz, 1 min., kontakt/kontakt)
- Napon zavojnice: 24 V DC
- Vrsta ambalaže
Piece
- Vrsta proizvoda
relejni modul
- Tip
RIF-2-RPT-LDP-24DC/2X21
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
19.2 V/DC
- Radni napon (maks.)
30 V/DC
- Vrijeme odziva
13 ms
- Vrijeme opadanja
14 ms
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
2500 VA
- Određene značajke
s ručkom za držanje
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dubina
75 mm
- Širina
31 mm
- Visina
96 mm
- dim.
(Š x V x D) 31 x 96 x 75 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 relejni modul 2 prebacivanje Piece 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 relejni modul 2 prebacivanje Piece 10 St.
Opis
Unaprijed sastavljeni relejni modul s push-in priključkom, koji se sastoji od: podnožja releja, releja s energetskim kontaktom i montažnog nosača. Konfiguracija kontakata: 2 preklopna kontakta. Ulazni napon: 24 V istosmjerne struje
