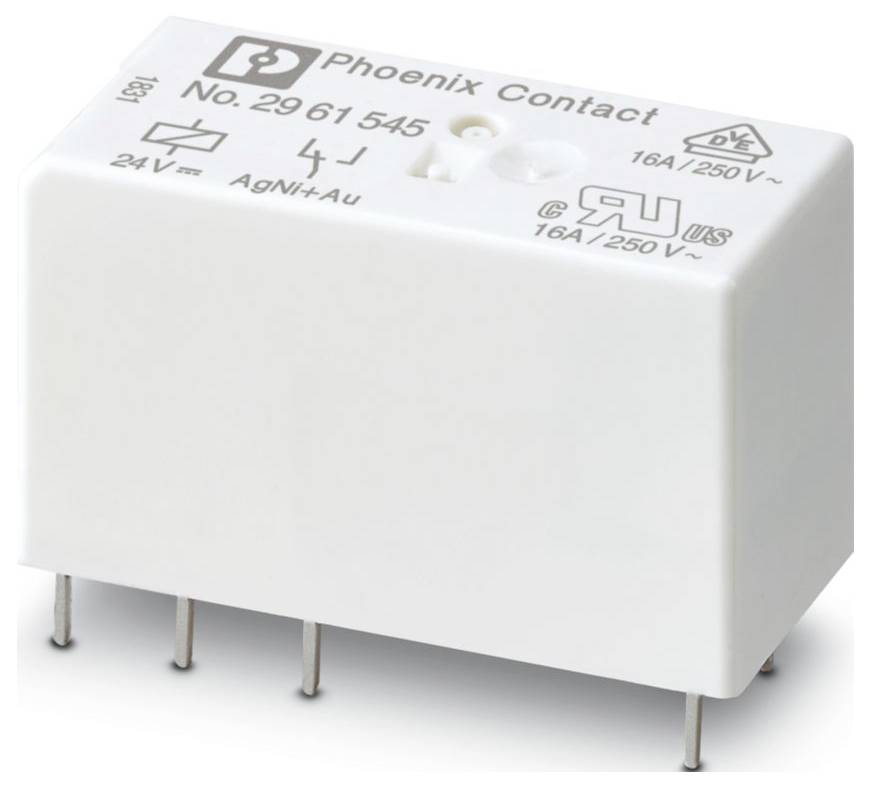

Phoenix Contact REL-MR- 24DC/21HC AU minijaturni relej Nazivni napon: 24 V/DC 1 prebacivanje 10 St.
Vrsta proizvoda
minijaturni relej
Vrsta kontakta
1 prebacivanje
Nazivni napon
24 V/DC
Preklopni napon (maks.)
250 V DC/AC
Tip
REL-MR- 24DC/21HC AU
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
176 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 10 St.)
Ukupno (48,99 € / komad)
48,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta priključka: Utični/lemni priključak
- Širina: 12,7 mm
- Visina: 29 mm
- Dubina: 15,7 mm
- Boja: bijela (RAL 9010)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/propisi: IEC 60664; EN 50178; EN 61810-1
- Napomena: Sljedeće vrijednosti vrijede kada je zlatni sloj oštećen.
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Razina onečišćenja: 3
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,41 W
- Način rada: 100% ED
- Raspon ulaznog napona: 15,6 V DC ... 57,6 V istosmjerne struje
- Upute za sastavljanje: mogu se postaviti u red bez razmaka (> 70 °C ≥ 2,5 mm)
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC
- Maksimalna udarna struja: 15 A (300 ms)
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 05.09.2025.
- Nazivni ulazni napon UN: 24 V DC
- Tipična ulazna struja na UN: 17 mA
- Konfiguracija kontakta: 1 preklopni kontakt
- Maksimalna kontinuirana struja: 16 A
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 3 x 10⁷ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 5 kV AC (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): nepolariziran
- Tipično vrijeme odziva: 7 ms
- Tipično vrijeme relapsa: 3 ms
- Otpor zavojnice: 1440 Ω ±10 % (na 20 °C)
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Materijal kontakta: AgNi
- Minimalni napon preklapanja: 12 V (pri 10 mA)
- Minimalna struja preklapanja: 10 mA (pri 12 V)
- Maksimalna sklopna snaga (omsko opterećenje): 384 W (pri 24 V DC); 58 W (pri 48 V DC); 48 W (pri 60 V DC); 50 W (pri 110 V DC); 80 W (pri 220 V DC); 4000 VA (pri 250 V AC)
- Preklopni kapacitet: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,2 A (pri 250 V, DC13); 2 A (pri 24 V, AC15); 2 A (pri 120 V, AC15); 2 A (pri 250 V, AC15)
- Električni vijek trajanja: vidi dijagram
- Prebacivanje: kada je sloj zlata uništen: Prebacivanje: kada je sloj zlata uništen
- Vrsta proizvoda
minijaturni relej
- Tip
REL-MR- 24DC/21HC AU
- Priključak
utični
lemni
- Vrijeme odziva
7 ms
- Vrijeme opadanja
3 ms
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgNi tvrdo pozlaćen
- Nazivni napon
24 V/DC
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
4000 VA
- Snažna svitka
0.41 W
- Određene značajke
utični
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dužina
15.7 mm
- Širina
12.7 mm
- Visina
29 mm
- dim.
(D x Š x V) 15.7 x 12.7 x 29 mm
- Sadržaj
10 St.
- Dubina
15.7 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580348 Phoenix Contact REL-MR- 24DC/21HC AU minijaturni relej Nazivni napon: 24 V/DC 1 prebacivanje 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580348 Phoenix Contact REL-MR- 24DC/21HC AU minijaturni relej Nazivni napon: 24 V/DC 1 prebacivanje 10 St.
Opis
Utični minijaturni relej snage s višeslojnim zlatnim kontaktom za visoke trajne struje, 1 preklopni kontakt, ulazni napon 24 V DC
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
