Slika slična

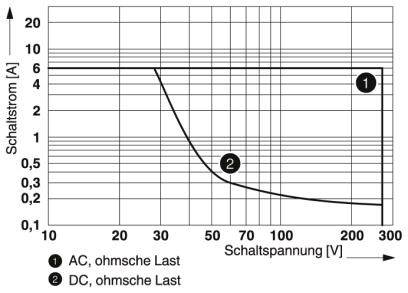

![Dijagram prikazuje odnos između naponskog preklopnog opsega [V] i strujnog preklopnog opsega [A] za AC i DC, omsko opterećenje. Osi su linearno skalirane.](https://asset.conrad.com/media10/isa/160267/c1/-/hr/002225767TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Slika slična

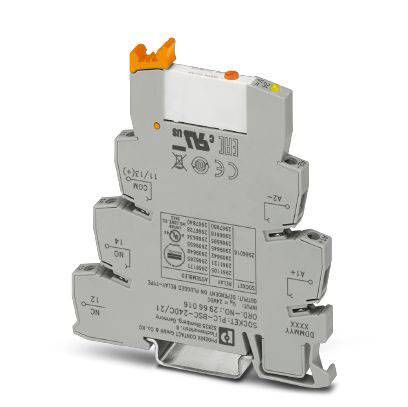

Phoenix Contact PLC-RSC- 24DC/21/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 prebacivanje
Nazivni napon
24 V/DC
Preklopni napon (maks.)
250 V DC/AC
Prebacivanje struje (maks.)
6 A
Tehnički list (PDF)
20 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
19,99 €
3
5% = 0,99 €
19,00 €
5
7% = 1,39 €
18,60 €
10
9% = 1,75 €
18,24 €
25
10% = 1,95 €
18,04 €
50
11% = 2,28 €
17,71 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (19,99 € / komad)
19,99 €
sa PDV-om
Tehnički podaci
- Gubitak snage pri nominalnom stanju: 0,22 W
- Maksimalni prekidački napon: 250 V AC / DC (za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, PLC-ATP razdvajajuća ploča mora biti postavljena. Tada se potencijalno premošćivanje vrši s FBST 8-PLC ... ili ... FBST 500 ...)
- Minimalni prekidački napon: 5 V (pri 100 mA)
- Minimalna prekidačka struja: 10 mA (pri 12 V)
- Maksimalna struja pritiska: 10 A (4 s)
- Maksimalni kapacitet loma (ohmičko opterećenje):
- 140 W (pri 24 V DC)
- 20 W (pri 48 V DC)
- 18 W (pri 60 V DC)
- 23 W (pri 110 V DC)
- 40 W (pri 220 V DC)
- 1500 VA (na 250 V AC)
- Prekidački kapacitet:
- 2 A (pri 24 V, DC13)
- 0,2 A (pri 110 V, DC13)
- 0,1 A (pri 220 V, DC13)
- 3 A (pri 24 V, AC15)
- 3 A (pri 120 V, AC15)
- 3 A (pri 230 V, AC15)
- Instalacijski položaj: bilo koji
- Upute za ugradnju: mogu se dodavati bez razmaka
- Duljina trake: 8 mm
- Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
- Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
- Presjek provodnika AWG: 26 ... 14
- Kategorija prenapona: III
- Vrsta proizvoda
relejni modul
- Tip
PLC-RSC- 24DC/21/MS
- Priključak
vijak
- Vrijeme odziva
5 ms
- Vrijeme opadanja
8 ms
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgSnO
- Nazivni napon
24 V/DC
- Preklopni napon (maks.)
250 V DC/AC
- Prebacivanje struje (maks.)
6 A
- Mehanički vijek trajanja
1x 107operacije
- Određene značajke
s led
vrsta relejske zaštite RT II
- Maks. temperatura
+60 °C
- Min. temperatura
-40 °C
- Dužina
94 mm
- Širina
6.2 mm
- Visina
80 mm
- dim.
(D x Š x V) 94 x 6.2 x 80 mm
- Sadržaj
1 St.
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2225767 Phoenix Contact PLC-RSC- 24DC/21/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje
Podatkovna tablica 2225767 Phoenix Contact PLC-RSC- 24DC/21/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje
Upute za rad i sigurnost
Upute za rad i sigurnost 2225767 Phoenix Contact PLC-RSC- 24DC/21/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje
Opis
Uska izvedba
