Name: Phoenix Contact PLC-RSC-230UC/21/EX relejni modul Nazivni napon: 230 V/AC Prebacivanje struje (maks.): 6 A 1 prebacivanj
Brand: Phoenix Contact
SKU: 2225763
Availability: BackOrder

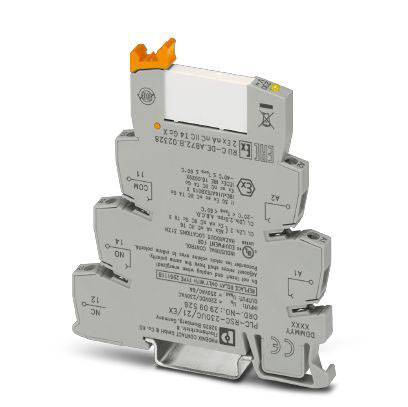

Kompaktan sivi adapter rednih stezaljki s više priključaka i narančastom ručicom na vrhu, pogodan za elektroničke sklopove.

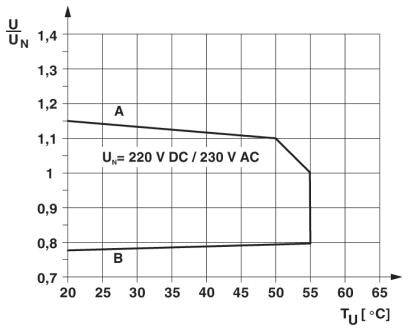

Dijagram prikazuje odnos U/UN prema temperaturi TU. Krivulja A blago pada, krivulja B ostaje konstantna. Vrijednosti za Un=220 V DC/230 V AC.

Shematski prikaz releja sa šest priključaka: A1, A2, 11, 12, 14; s diodom za zaštitnu sklopku i zavojnicom za upravljanje.

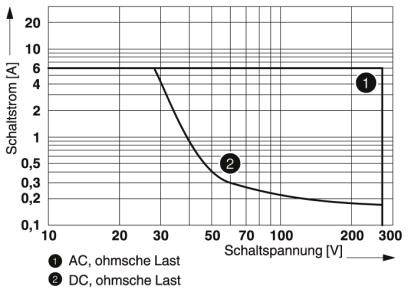

Dijagram prikazuje preklopnu struju [A] nasuprot preklopnom naponu [V] s dvije krivulje: AC i DC, omski teret. Preklopna struja pada kako napon raste.

1/4

Vrsta proizvoda

relejni modul

Vrsta kontakta

1 prebacivanje

Nazivni napon

230 V/AC

Preklopni napon (maks.)

250 V DC/AC

Prebacivanje struje (maks.)

6 A

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

16 Set(ovi) - zaliha Njemačka

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (255,00 € / komad)

255,00 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Gubitak snage pri nominalnom stanju: 0,74 W
Maksimalni prekidački napon: 250 V AC / DC (za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, PLC-ATP razdvajajuća ploča mora biti postavljena. Tada se potencijalno premošćivanje vrši s FBST 8-PLC ... ili ... FBST 500 ...)
Minimalni prekidački napon: 5 V (pri 100 mA)
Minimalna prekidačka struja: 10 mA (pri 12 V)
Maksimalna struja pritiska: 10 A (4 s)
Maksimalni kapacitet loma (ohmičko opterećenje):
140 W (pri 24 V DC)
20 W (pri 48 V DC)
18 W (pri 60 V DC)
23 W (pri 110 V DC)
40 W (pri 220 V DC)
1500 VA (na 250 V AC)
Prekidački kapacitet:
2 A (pri 24 V, DC13)
0,2 A (pri 110 V, DC13)
0,1 A (pri 220 V, DC13)
3 A (pri 24 V, AC15)
3 A (pri 120 V, AC15)
3 A (pri 230 V, AC15)
Instalacijski položaj: bilo koji
Upute za ugradnju: mogu se dodavati bez razmaka
Duljina trake: 8 mm
Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
Presjek provodnika AWG: 26 ... 14
Kategorija prenapona: III

Vrsta proizvoda: relejni modul

Tip: PLC-RSC-230UC/21/EX

Priključak: vijak

Radni napon (maks.): 230 V/AC

Vrijeme odziva: 7 ms

Vrijeme opadanja: 15 ms

Vrsta kontakta: 1 prebacivanje

Kontaktni materijal: AgSnO

Nazivni napon: 230 V/AC

Preklopni napon (maks.): 250 V DC/AC

Prebacivanje struje (maks.): 6 A

Maks. rasklopna snaga: 1500 VA

Mehanički vijek trajanja: 2x 10⁷operacije

Snažna svitka: 0.74 W

Određene značajke: s led

: IP20

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

Dužina: 94 mm

Širina: 6.2 mm

Visina: 80 mm

dim.: (D x Š x V) 94 x 6.2 x 80 mm

Sadržaj: 10 St.

UKCA: da
