Slika slična

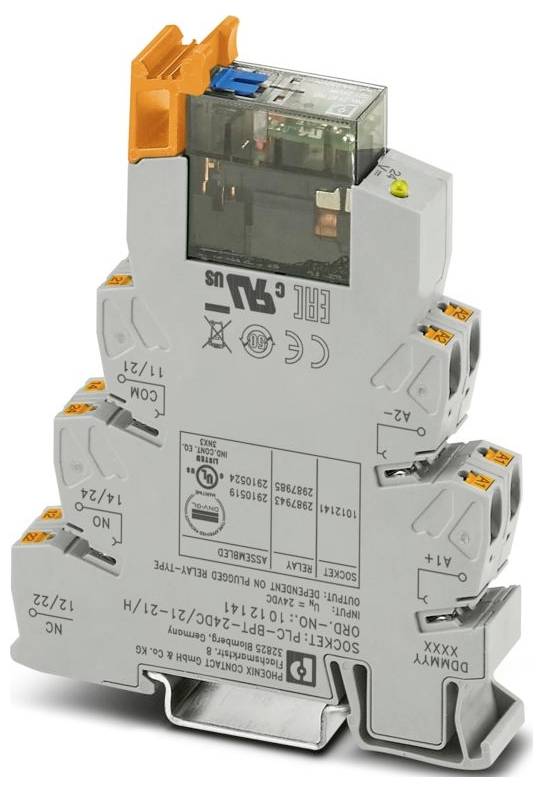

Phoenix Contact PLC-RPT- 24DC/21-21AU/MS relejni modul 2 prebacivanje Piece 10 St.
Vrsta ambalaže
Piece
Vrsta proizvoda
relejni modul
Vrsta kontakta
2 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tip
PLC-RPT- 24DC/21-21AU/MS
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
26 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 10 St.)
Ukupno (189,99 € / komad)
189,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (ferula s jednim koncem žice); 2x 0,5 mm² ... 1 mm² (završna ferula TWIN žice)
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 14 mm
- Visina: 80 mm
- Dubina: 104 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/propisi: IEC 60947-5-1
- Napomena: Sljedeće vrijednosti vrijede kada je zlatni sloj oštećen.
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- UL, SAD / Kanada: UL, SAD / Kanada
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,44 W
- Način rada: 100% ED
- CE: CE
- Certifikat: TAE0000196
- Raspon ulaznog napona: 20,2 V DC ... 33,6 V istosmjerne struje (20 °C)
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Zaštitni sklop: Zaštita od prenapona | Dioda s slobodnim hodom
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC
- Primjena: Ručni prekidač
- Maksimalna udarna struja: 12 A (20 ms)
- Izolacija: Sigurno odvajanje, ojačana izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 11. prosinca 2025.
- Nazivni ulazni napon UN: 24 V DC
- Tipična ulazna struja na UN: 18 mA
- Indikator radnog napona: žuta LED
- Konfiguracija kontakata: 2 preklopna kontakta
- Maksimalna kontinuirana struja: 6 A
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- UL, SAD: UL, SAD
- UKCA: UKCA
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: D
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV
- Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova: Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova
- Zračne i puzne udaljenosti između strujnih krugova: Zračne i puzne udaljenosti između strujnih krugova
- Stupanj zaštite (podnožje releja): IP20
- Klasa zaštite (relej): RT II
- Stupanj zaštite (mjesto ugradnje): ≥ IP54
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 5 x 10⁶ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kVrms (50 Hz, 1 min.)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 10 ms
- Tipično vrijeme relapsa: 10 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Materijal kontakta: AgNi, tvrdo pozlaćen
- Minimalni napon preklapanja: 12 V
- Minimalna struja preklapanja: 10 mA
- Maksimalna prekidna snaga (omsko opterećenje): 192 W (24 V DC); 62 W (48 V DC); 42 W (60 V DC); 55 W (110 V DC); 66 W (220 V DC); 2000 VA (250 V AC)
- Preklopni kapacitet: 1 A (24 V (DC13)); 1,5 A (230 V, AC15)
- Prebacivanje: kada je sloj zlata uništen: Prebacivanje: kada je sloj zlata uništen
- Nazivni napon (priključeni elektromehanički relej): 24 V DC
- Ispitni napon (prebacivanje/prebacivanje): 2,5 kVrms (50 Hz, 1 min.)
- Vrsta ambalaže
Piece
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT- 24DC/21-21AU/MS
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
20.2 V/DC
- Radni napon (maks.)
33.6 V/DC
- Vrijeme odziva
10 ms
- Vrijeme opadanja
10 ms
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi tvrdo pozlaćen
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
2000 VA
- Snažna svitka
0.44 W
- Određene značajke
s led
sa supresorskom diodom
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dubina
104 mm
- Dužina
104 mm
- Širina
14 mm
- Visina
80 mm
- dim.
(D x Š x V) 104 x 14 x 80 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580284 Phoenix Contact PLC-RPT- 24DC/21-21AU/MS relejni modul 2 prebacivanje Piece 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580284 Phoenix Contact PLC-RPT- 24DC/21-21AU/MS relejni modul 2 prebacivanje Piece 10 St.
Opis
PLC sučelje, sastoji se od relejne podnožnice i utičnog višeslojnog zlatnog kontaktnog releja s ručnim upravljanjem, integriranom statusnom LED diodom i diodom slobodnog hoda, push-in priključkom, 2 preklopna kontakta, diodom slobodnog hoda, ulaznim naponom: 24 V DC
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
