Name: Phoenix Contact MACX-MR-C-10 1336510 nadzorni relej Broj relejnih izlaza: 2
Brand: Phoenix Contact
SKU: 3586763
Availability: SoldOut

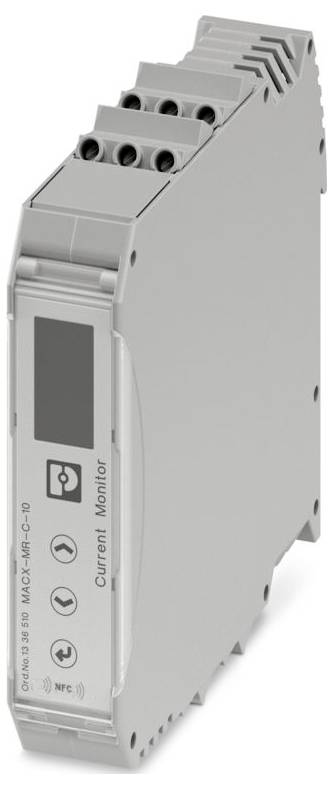

Kompaktan sivi uređaj za monitoring struje sa četiri priključka i malim displejom, korišten u električnim sustavima za praćenje protoka struje.

Slika slična

Vrsta proizvoda

nadzorni relej

Broj relejnih izlaza

Tip

MACX-MR-C-10

Mjerni ulazi

Messeingang

dim.

(D x Š x V) 114 x 22.5 x 109 mm

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Nije dostupno

Ukupno (229,99 € / komad)

229,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta priključka: Vijčani priključak
Moment pritezanja: 0,5 Nm ... 0,6 Nm (5 lb in ... 7 lb in)
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
Presjek vodiča AWG: 24 ... 14
Širina: 22,5 mm
Visina: 109 mm
Dubina: 114 mm
Klasa zapaljivosti prema UL 94: V0
Uvjeti okoline: Uvjeti okoline
Stupanj zaštite: IP40 (kućište); IP20 (terminali)
Temperatura okoline (radna): -25 °C ... 60 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Norme/Propisi: EN 61000-6-4
Kategorija prenapona: III
Razina onečišćenja: 3
Dopuštena vlažnost (rad): 10% ... 95%
Šok (operativni): Kategorija 1
Vibracije (rad): Klasa B
Duljina skidanja izolacije: 10 mm
Položaj ugradnje: bilo koji
Frekvencijski raspon: 48 Hz ... 400 Hz
Oznaka: GB/T 14048.5
UL, SAD / Kanada: UL, SAD / Kanada
Maksimalni gubitak snage pri nominalnim uvjetima: 15 W
Način rada: Princip struje zatvorenog kruga ili prekida žice
Raspon napona napajanja: 24 V AC ... 240 V AC -15% ... +10%; 24 V istosmjerne struje ... 240 V istosmjerne struje -25% ... +30%
CE: CE
Nazivna potrošnja snage: 15 VA (1,5 W)
Funkcija: Podstruja; Nadstruja; Prozor
Upute za montažu: na standardnu šinu NS 35 prema EN 60715
Oznaka standarda: EN 50155, GB/T 25119
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
Interferentno zračenje: Interferentno zračenje
Otpornost na smetnje EN 61000˗6˗2
Maksimalni napon preklapanja: 250 V AC
Raspon ulazne struje: 0 A AC/DC ... 10 A AC/DC
Opskrba: Opskrba
Konfiguracija kontakata: 2 bespotencijalno preklopna kontakta
Nazivni izolacijski napon: 600 V
Prebacivanje: Prebacivanje
Direktiva o željeznicama: Direktiva o željeznicama
Materijal kontakta: AgSnO2
Maksimalna prekidna moć (omsko opterećenje): 2000 VA (8 A/250 V AC)
Električni vijek trajanja: cca. 1 x 10⁵ ciklusa preklapanja, omsko opterećenje 2000 V A
Nazivni impulsni napon: 6 kV
Izlazni osigurač: 8 A (brzodjelujući)
Vrijeme ponovnog pokretanja: 200 ms
Elektronička oprema na željezničkim vozilima: Elektronička oprema na željezničkim vozilima
Izolacijska svojstva: Željezničke smjernice: Izolacijska svojstva: Željezničke smjernice
Vrsta mreže: 1-fazna
Galvanska izolacija: 300 V
Oznaka ulaza: Ulaz za mjerenje
Mjerna varijabla: DC, AC sinusni val (40 Hz ... 500 Hz)
Nazivna struja prekomjerne struje: 15 A AC/DC
Ulazni otpor strujnog ulaza: 5 mΩ
Maksimalni temperaturni koeficijent: 0,05%/K
Raspon podešavanja odgode okidanja: 0 s ... 99,9 s
Osnovna točnost: 1% (> 1 A, ±10 mA (0 … 1 A)
Preciznost ponavljanja 0,5 %
Vrsta izolacijskog materijala kućišta: PBT
CCC: CCC
Radna temperaturna klasa: OT4
Proširena klasa radne temperature pri pokretanju: ST2
Klasa promjene temperature: H1
Prekid napajanja/prebacivanje napajanja: S2;S3/C1;C2
Razine opasnosti: HL1; HL2; HL3
Zaštitni premaz: PC2

Tip: MACX-MR-C-10

Vrsta proizvoda: nadzorni relej

Broj relejnih izlaza: 2

Mjerni ulazi: Messeingang

dim.: (D x Š x V) 114 x 22.5 x 109 mm

Širina: 22.5 mm

Visina: 109 mm

Dužina: 114 mm

Dubina: 114 mm

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3586763 Phoenix Contact MACX-MR-C-10 1336510 nadzorni relej Broj relejnih izlaza: 2

Upute za rad i sigurnost

Upute za rad i sigurnost 3586763 Phoenix Contact MACX-MR-C-10 1336510 nadzorni relej Broj relejnih izlaza: 2

Opis

Relej za nadzor struje, širokopojasno napajanje s 24 V AC/DC ... 240 V AC/DC, s podesivim pragovima, odgodom odziva i konfiguriranim funkcijama.

Ovaj tekst je strojno preveden.

Opis

Relej za nadzor struje, širokopojasno napajanje s 24 V AC/DC ... 240 V AC/DC, s podesivim pragovima, odgodom odziva i konfiguriranim funkcijama.
