Name: Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP 2924799
Brand: Phoenix Contact
SKU: 2225812
Availability: BackOrder

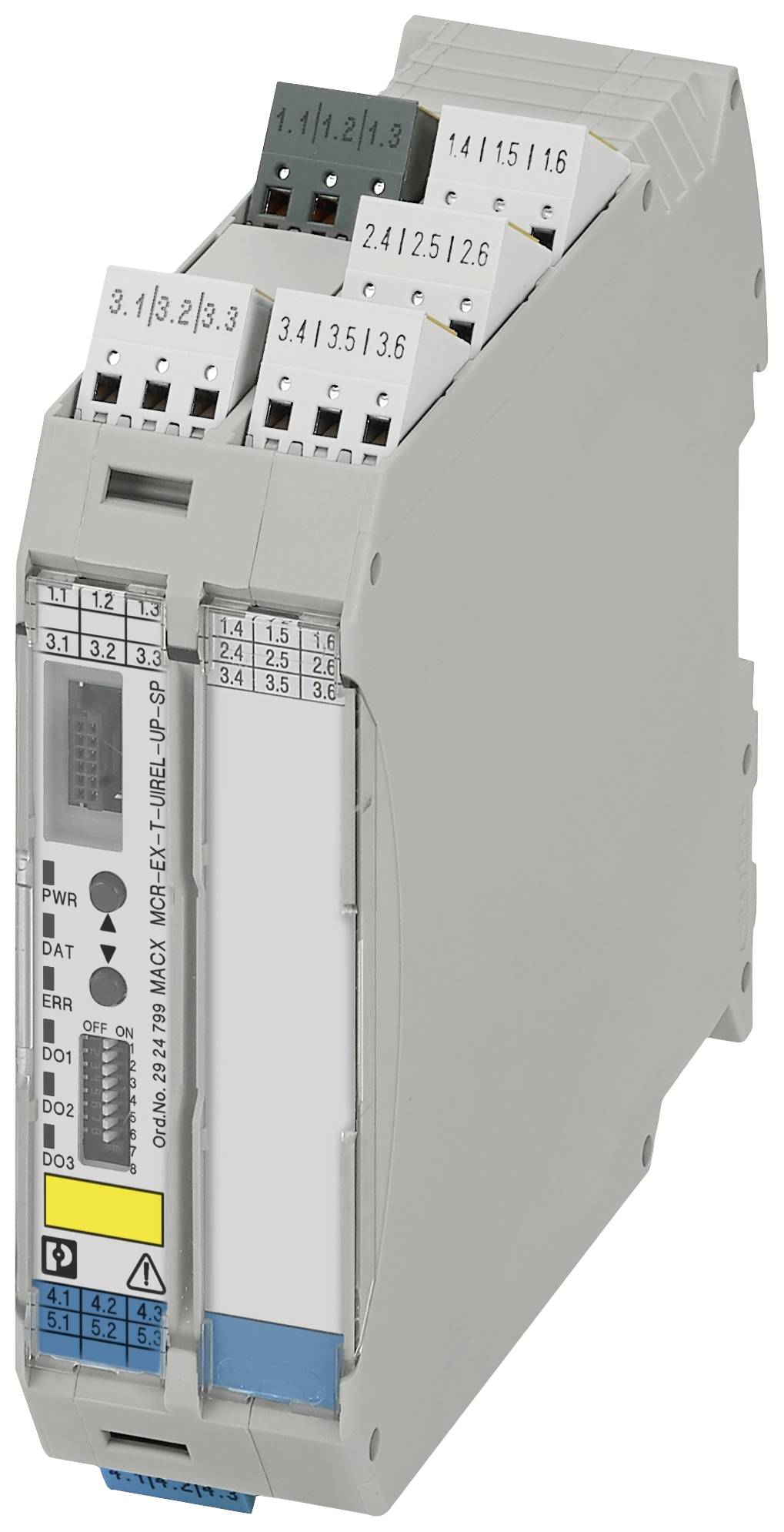

Elektrotehničko uređaj s različitim utičnicama i oznakama. Vidljivi su trokutasti simboli i brojevi.

'Dijagram elektroničkog modula: Strelica pokazuje od IN do OUT. Simboli unutar dijagrama: Otpornik, napon/struja U,I, petlja, prekidač s 3x i NAPAJANJE.'

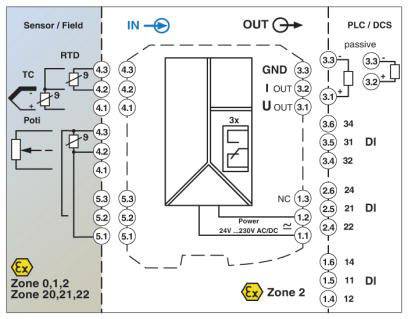

Dijagram sustava upravljanja: Povezivanje između senzora, ulaza/izlaza i zona 0, 1, 2. PLC/DCS pasivne jedinice.

'Shema električnog sigurnosnog kruga: Senzori, ulazi i izlazi, napajanje. Zone su zaštićene od eksplozije (Ex). Glavni kontakti GND, I OUT, U OUT.'

1/4

Tip

MACX MCR-EX-T-UIREL-UP-SP

Opskrbni napon

24 V - 230 V

Potrošnja struje

100 mA

Izlazni signal

4 mA – 20 mA

Temperaturni opseg

-40 °C - +85 °C

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,16.11.

Broj

kom. - zaliha Njemačka

Ukupno (685,00 € / komad)

685,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Verwendbare Sensortypen (RTD): Pt-, Ni-, Cu-Sensoren: 2-, 3-, 4 Leiter
Verwendbare Sensortypen (TC): B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG
Temperaturmessbereich: -250 °C - +2500 °C (Bereich abhängig vom Sensortyp)
Eingangssignalbereich: 0 Ω - 50 kΩ
Potrošnja energije: 2.4 W
Abisolierlänge: 8 mm
Leiterquerschnitt: 0.2 mm² - 1.5 mm²
Leiterquerschnitt AWG: 24 - 16

Tip: MACX MCR-EX-T-UIREL-UP-SP

Opskrbni napon: 24 V - 230 V

Potrošnja struje: 100 mA

Izlazni signal: 4 mA – 20 mA

Temperaturni opseg: -40 °C - +85 °C

Teret: 600 Ω

Opis: Temperaturmessumformer

dim.: (D x Š x V) 113.5 x 35.2 x 117.7 mm

Priključak: Push-in-Anschluss

Pogonska tempratura: -250 °C (min)

Min. radna temperatura: -250 °C

Ulazni otpor: 0 Ω - 50 kΩ

Proizvođač-br. dijela: 2924799

Širina: 35.2 mm

Visina: 117.7 mm

Dužina: 113.5 mm

Maks. temperatura okoline: +65 °C

Min. temperatura okoline: -20 °C

UKCA: da

Vrsta proizvoda: temperaturni mjerni transformator

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP 2924799

Upute za rad i sigurnost

Upute za rad i sigurnost 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP 2924799

Opis

Programmierung während des Betriebs, bei angeschlossenem Ex-Messkreis und auch spannungslos über Programmieradapter IFS-USB-PROG-ADAPTER. Eingang für Widerstandsthermometer, Thermoelemente, Widerstandsgeber, Potenziometer und mV-Quellen, [Ex ia] IIC. Kaltstellenkompensation mit separatem Stecker.
