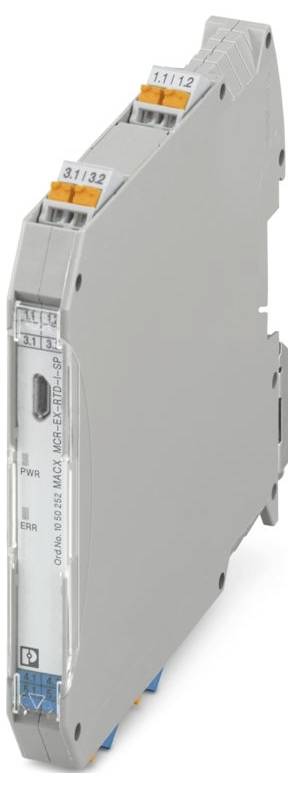

Phoenix Contact MACX MCR-EX-RTD-I-SP Predajnik temperature 1050252
EAN:
Šifra proizvođača:
Kataloški br.:
Tip
MACX MCR-EX-RTD-I-SP
Opskrbni napon
24 V/DC
dim.
(D x Š x V) 113.7 x 12.5 x 107.9 mm
Priključak
Utični konektor
Proizvođač-br. dijela
1050252
Tehnički list (PDF)
Broj
Ukupno (349,00 € / komad)
349,00 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: MACX Analog
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 14;24 ... 22 (TWIN žičani završni čahur bez plastične čahure); 20 ... 16 (TWIN žičani završni čahura s plastičnom čahurom)
- Širina: 12,5 mm
- Visina: 107,9 mm
- Dubina: 113,7 mm
- Boja: siva (RAL 7042)
- Materijal kućišta: PA 6.6-FR
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 49 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m (Tehnički podaci odnose se na nadmorske visine ≤2000 m. Za velike nadmorske visine> 2000 m nadmorske visine (vidi podatkovni list).
- Standardi/Propisi: EN 61000-4-6
- Napomena: Tijekom procesa interferencije mogu se pojaviti mala odstupanja.
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Duljina skidanja izolacije: 10 mm
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: 2Ex ec ic [ia Ga] IIC T4 Gc
- UL, SAD / Kanada: UL, SAD / Kanada
- Gubitak snage: ≤ 0,76 W
- Raspon napona napajanja: 19,2 V DC ... Napajanje 30 V / DC.
- CE: CE
- Certifikat: BY/112 02.01 TP012 103.01 00082
- Signal: Signal
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Interferentno zračenje: Interferentno zračenje
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Provedena interferencija: Provedena interferencija
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- INMETRO: INMETRO
- Otpornost na smetnje EN 61000˗6˗2
- Pokazatelj statusa: Zelena LED dioda (napon napajanja); crvena LED dioda, trepće 2,8 Hz (greška linije ili senzora na ulazu ili izlazu, ERR); crvena LED dioda, trepće 1,4 Hz (simulacija rada, ERR); crvena LED dioda, stalno svijetli (greška modula, ERR)
- Oznaka: Konducirane smetnje
- Galvanska izolacija između ulaza i izlaza: da
- Primjena: Temperatura
- Opskrba: Opskrba
- Broj kanala: 1
- Ograničenje upotrebe: Ograničenje upotrebe
- EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
- Izolacija: Sigurno odvajanje
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: B
- Vlažnost: B
- Vibracija: A
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni napon izolacije: 60 Vrms (IEC/EN 60079-11)
- Ispitni napon: 1,75 kV
- Presjek fleksibilnog vodiča (2 vodiča istog presjeka): 0,25 mm² ... 0,34 mm² (TWIN žičani završetak bez plastične čahure); 0,5 mm² ... 1,5 mm² (dvostruka žičana čahura s plastičnom čahurom)
- Maksimalni izlazni napon Uo: 6 V
- Maks. izlazna struja Io: 16,6 mA (RTD u 4-žičnoj konfiguraciji); 13 mA (RTD u 3-žičnoj konfiguraciji); 7,1 mA (RTD u 2-žičnoj konfiguraciji); 16,6 mA (2x RTD u 2-žičnoj konfiguraciji); 13 mA (potenciometar)
- Maks. izlazna snaga Po: 25,2 mW (linearna)
- Maksimalni sigurnosni napon: 60 V AC/DC
- Izlazna struja opterećenja/opterećenja: ≤ 600 Ω
- Funkcionalnost: Funkcionalnost
- Broj izlaza: 1
- Nazivni napon napajanja: 24 V DC -20% ... +25%
- Galvanska izolacija: Galvanska izolacija
- Tipični temperaturni koeficijent: 0,01%/K
- Potrošnja energije: ≤ 1 W
- Izlazna struja signala: 0 mA ... 20 mA; 4 mA ... 20 mA (SIL)
- Maksimalna izlazna struja signala: ≥ 21 mA
- Tipično odstupanje od pune vrijednosti: 1%
- Dubina NS 35/7,5: 114,5 mm (pričvršćeno na montažnu šinu NS 35/7,5 prema EN 60715)
- Konfiguracija: Softver
- Opis ulaza: intrinzično siguran
- Broj ulaza: 1
- Ex instalacija (EPL): Gc; Div. 2
- EAC Ex: EAC Ex
- Galvanska izolacija ulaza/izlaza IEC/EN 60079-11: Galvanska izolacija ulaza/izlaza IEC/EN 60079-11
- Ex i strujni krugovi (EPL): Ga; Da; Ma; Div. 1
- Maks. unutarnji kapacitet Ci: 44 nF
- Razina integriteta sigurnosti (SIL, IEC 61508): Razina integriteta sigurnosti (SIL, IEC 61508)
- Galvanska izolacija ulaza/izlaza/napajanja IEC/EN 61010-1: Galvanska izolacija ulaza/izlaza/napajanja IEC/EN 61010-1
- Maksimalni dopušteni ukupni otpor voda: 50 Ω (po vodu)
- Sajmovi: Sajmovi
- Galvanska izolacija ulaza/napajanja IEC/EN 60079-11: Galvanska izolacija ulaza/napajanja IEC/EN 60079-11
- Korisne vrste senzora (RTD): Pt, Ni, Cu senzori: 2-, 3-, 4-žični
- Raspon linearnog otpora: 0 Ω ... 50 kΩ
- Struja napajanja senzora: 10 µA ... 210 µA (do 2x 210 µA s 3-žilnim spajanjem)
- IIB/IIIC (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 460 mH / 1000 µF
- IIC (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 100 mH / 40 µF
- IIC (mješani krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 100 mH / 555 nF
- Raspon mjerenja temperature: -200 °C ... 850 °C (raspon ovisi o vrsti senzora)
- Raspon mjerenja temperature: ≥ 50 K
- Signal: Struja: Signal: Struja
- Odziv na skok (0-99%): ≤ 1,7 s
- Sustavna sposobnost: Sustavna sposobnost
- Tipična pogreška prijenosa: 0,1% (npr. za Pt 100, raspon 300 K, 4 ... 20 mA)
- Konfigurabilno/Programabilno: da
- Izlazna valovitost (struja):< 15 µASS;< 10 µArms
- Ponašanje u slučaju greške senzora: slobodno definirajuće
- Sigurnosni podaci: Priključci: 4.1, 4.2, 5.1, 5.2: Sigurnosni podaci: Priključci: 4.1, 4.2, 5.1, 5.2
- IIA/I (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 850 mH / 1000 µF
- IIB/IIA (mješani krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 100 mH / 950 nF
- IIIC/I (mješani krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 100 mH / 950 nF
- Radni raspon nadmorske visine (≤ 2000 m): Radni raspon nadmorske visine (≤ 2000 m)
- Radni raspon nadmorske visine (≤ 3000 m): Radni raspon nadmorske visine (≤ 3000 m)
- Raspon nadmorske visine:> 4000 m ... 5000 m
- Radni raspon nadmorske visine (≤ 4000 m): Radni raspon nadmorske visine (≤ 4000 m)
- Radni raspon nadmorske visine (≤ 5000 m): Radni raspon nadmorske visine (≤ 5000 m)
- Raspon otpora potenciometra: 0 Ω ... 50 kΩ
- EAC Ex: EAC Ex
- Tip
MACX MCR-EX-RTD-I-SP
- Opskrbni napon
24 V/DC
- dim.
(D x Š x V) 113.7 x 12.5 x 107.9 mm
- Priključak
Utični konektor
- Proizvođač-br. dijela
1050252
- Širina
12.5 mm
- Visina
107.9 mm
- Dužina
113.7 mm
- Težina
0.15 kg
- UKCA
da
- Vrsta proizvoda
temperaturni mjerni transformator
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562261 Phoenix Contact MACX MCR-EX-RTD-I-SP Predajnik temperature 1050252
Upute za rad i sigurnost
Upute za rad i sigurnost 3562261 Phoenix Contact MACX MCR-EX-RTD-I-SP Predajnik temperature 1050252
Opis
Ex i temperaturni odašiljač: Pretvara signale otpornih termometara instaliranih u Ex području i prenosi signal od 0/4-20 mA na opterećenje u sigurnom području. Slobodno programabilno, 3-strana izolacija, SIL, push-in priključak, standardna konfiguracija.
