Name: Phoenix Contact MACX MCR-EX-1TS-I-OLP Temperaturmessumformer 1145365
Brand: Phoenix Contact
SKU: 3564815
Availability: BackOrder

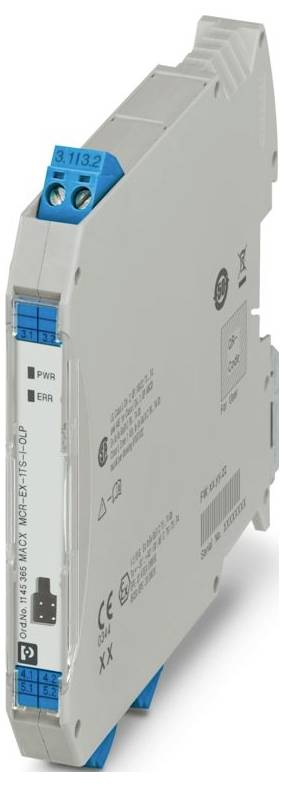

Phoenix Contact MACX MCR-EX-1TS-I-OLP Temperaturmessumformer 1145365-0

Slika slična

Tip

MACX MCR-EX-1TS-I-OLP

dim.

(Ø x V) 2 mm x 112.5 mm

Priključak

Vijčano priključenje

Pogonska tempratura

-40 °C (min)

Min. radna temperatura

-40 °C

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,23.12.

Broj

kom. - zaliha Njemačka

Ukupno (379,00 € / komad)

379,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Produktfamilie: Field Analog
Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 14
Širina: 12,5 mm
Visina: 112,5 mm
Dubina: 113,7 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Vrsta zaštite: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -50 °C ... 100 °C
Höhenlage: ≤ 4000 m (über NN)
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Stupanj nečistoće: 2
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Abisolierlänge: 7 mm
ATEX: ATEX
IECEx: IECEx
Übertragungsgeschwindigkeit: 1200 Baud
Kennzeichnung: IS for Class I, Div. 2, Groups A, B, C, D | T6...T4;AIS / Class I / Div. 1 / ABCD
Versorgungsspannungsbereich: schleifengespeist, keine externe Versorgung notwendig;11 V DC ... Napajanje 30 V / DC.
CE: CE
Zertifikat: IECEx EPS 20.0060X
Eingangsspannungsbereich: -20 mV ... 100 mV (Mindestmessspanne: 5 mV)
Signal: Signal
Klimaklasse: B2
CSA: CSA
Statusanzeige: LED (rot)
Unterstützte Protokolle: HART
Galvanische Trennung zwischen Eingang und Ausgang: ja
Versorgung: Versorgung
Anzahl der Kanäle: 1
Einschaltverzögerung:  7 s (HART); 7 s (Messwert)
Prüfspannung: 2 kV AC (50 Hz, 60 s)
Funktionalität: Funktionalität
Datenkommunikation (Bypass): Datenkommunikation (Bypass)
Eingangssignal: Temperatur
Ausgangssignal Strom: 4 mA ... 20 mA;20 mA ... 4 mA
Ausgangssignal Strom maximal: 23 mA
Tiefe NS 35/7,5: 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
Konfiguration: Software;HART
Anzahl der Eingänge: 1
Ex-Installation (EPL): Gb;Div. 1
Ex i-Stromkreise (EPL): Ga;Div. 1
Messen: Messen
Verwendbare Sensortypen (RTD): Pt-, Ni-, Cu-Sensoren: 2-, 3-, 4-Leiter
Widerstandsbereich linear: 10 Ω ... 2000 Ω (Mindestmessspanne: 10 Ω)
Temperaturmessbereich: -250 °C ... 2500 °C (Bereich abhängig vom Sensortyp)
Messbereichsspanne Temperatur: ≥ 10 K (RTD);≥ 50 K (TC)
Verwendbare Sensortypen (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Strom: Signal: Strom
Bürde: (UL - 11 V) / 0,023 A
Sprungantwort (0-99%): 1 s (TC);1 s (RTD)
Galvanische Trennung Eingang/Ausgang: Galvanische Trennung Eingang/Ausgang
HART-Kodierung: FSK ± 0,5 mA
HART-Version: 7
Netzfrequenzfilter: 50/60 Hz
Kommunikationswiderstand: ≥ 250 Ω
Prüfbuchse: Prüfbuchse
Durchmesser max: 2 mm

Tip: MACX MCR-EX-1TS-I-OLP

dim.: (Ø x V) 2 mm x 112.5 mm

Priključak: Vijčano priključenje

Pogonska tempratura: -40 °C (min)

Min. radna temperatura: -40 °C

Proizvođač-br. dijela: 1145365

Širina: 12.5 mm

Visina: 112.5 mm

Dužina: 113.7 mm

Promjer: 2 mm

Maks. temperatura okoline: 85 °C

Min. temperatura okoline: -40 °C

Težina: 0.14 kg

UKCA: da

Vrsta proizvoda: temperaturni mjerni transformator

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3564815 Phoenix Contact MACX MCR-EX-1TS-I-OLP Temperaturmessumformer 1145365

Upute za rad i sigurnost

Upute za rad i sigurnost 3564815 Phoenix Contact MACX MCR-EX-1TS-I-OLP Temperaturmessumformer 1145365

Opis

Ex i-Ausgangsschleifengespeister Temperaturmessumformer zur Übertragung von RTD- und TC-Sensorsignalen sowie von Widerstands- und Spannungsgebern über 4 mA ... 20 mA. HART, Ex i-Trennverstärker, Standardkonfiguration, Schraubanschluss
