Name: Phoenix Contact MACX MCR-1TS-I-OLP-SP Predajnik temperature 1145196
Brand: Phoenix Contact
SKU: 3564765
Availability: BackOrder

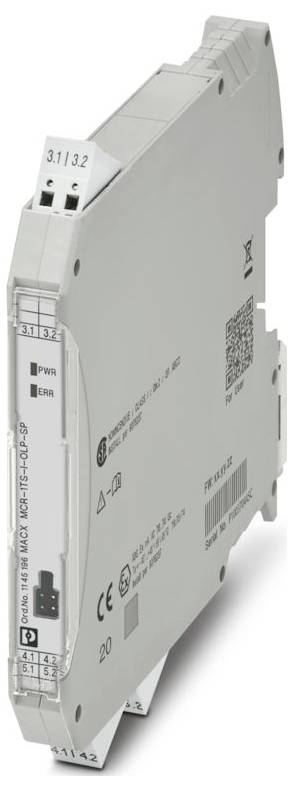

Phoenix Contact MACX MCR-1TS-I-OLP-SP Predajnik temperature 1145196-0

Slika slična

Tip

MACX MCR-1TS-I-OLP-SP

Opskrbni napon

11 V DC ... 36 V DC V/DC

dim.

(D x Š x V) 113.7 x 12.5 x 116 mm

Priključak

Utični konektor

Proizvođač-br. dijela

1145196

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,16.11.

Broj

kom. - zaliha Njemačka

Ukupno (499,00 € / komad)

499,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: Analogni terenski uređaj
Vrsta priključka: Push-in priključak
Presjek fleksibilnog vodiča: 0,2 mm² ... 1,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 1,5 mm²
Presjek vodiča AWG: 24 ... 16
Širina: 12,5 mm
Visina: 116 mm
Dubina: 113,7 mm
Boja: siva (RAL 7042)
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -40 °C ... 85 °C
Temperatura okoline (skladištenje/transport): -50 °C ... 100 °C
Nadmorska visina: ≤ 4000 m (iznad razine mora)
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: II
Stupanj nečistoće: 2
Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
Duljina skidanja izolacije: 8 mm
ATEX: ATEX
Brzina prijenosa: 1200 bauda
Oznaka: Ex ec IIC T6...T4
Raspon napona napajanja: napajanje iz petlje, nije potrebno vanjsko napajanje; 11 V DC ... 36 V istosmjerne struje (standardno)
CE: CE
Certifikat: PxCIF20ATEX1145192U
Raspon ulaznog napona: -20 mV ... 100 mV (minimalni raspon mjerenja: 5 mV)
Signal: Signal
Klimatski razred: B2
CSA: CSA
Indikator statusa: LED (crvena)
Podržani protokoli: HART
Galvanska izolacija između ulaza i izlaza: da
Opskrba: Opskrba
Broj kanala: 1
Kašnjenje uključivanja: ≈ 7 s (HART); ≈ 7 s (izmjerena vrijednost)
Ispitni napon: 2 kV AC (50 Hz, 60 s)
Funkcionalnost: Funkcionalnost
Komunikacija podataka (zaobilaženje): Komunikacija podataka (zaobilaženje)
Ulazni signal: Temperatura
Izlazna struja signala: 4 mA ... 20 mA; 20 mA ... 4 mA
Maksimalna izlazna struja: 23 mA
Dubina NS 35/7,5: 114,5 mm (pričvršćeno na montažnu šinu NS 35/7,5 prema EN 60715)
Konfiguracija: Softver; HART
Broj ulaza: 1
Ex instalacija (EPL): Gc; Div. 2
Sajmovi: Sajmovi
Korisne vrste senzora (RTD): Pt, Ni, Cu senzori: 2-, 3-, 4-žični
Raspon linearnog otpora: 10 Ω ... 2000 Ω (minimalni raspon mjerenja: 10 Ω)
Raspon mjerenja temperature: -250 °C ... 2500 °C (raspon ovisi o vrsti senzora)
Raspon mjerenja temperature: ≥ 10 K (RTD); ≥ 50 K (TC)
Primjenjivi tipovi senzora (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Struja: Signal: Struja
Opterećenje: (UL - 11 V) / 0,023 A
Odziv na skok (0-99%): 1 s (TC); 1 s (RTD)
Galvanska izolacija ulaz/izlaz: Galvanska izolacija ulaz/izlaz
HART kodiranje: FSK ± 0,5 mA
HART verzija: 7
Filtar mrežne frekvencije: 50/60 Hz
Komunikacijski otpor: ≥ 250 Ω

Tip: MACX MCR-1TS-I-OLP-SP

Opskrbni napon: 11 V DC ... 36 V DC V/DC

dim.: (D x Š x V) 113.7 x 12.5 x 116 mm

Priključak: Utični konektor

Proizvođač-br. dijela: 1145196

Širina: 12.5 mm

Visina: 116 mm

Dužina: 113.7 mm

Maks. temperatura okoline: 85 °C

Min. temperatura okoline: -40 °C

Težina: 0.1521 kg

UKCA: da

Vrsta proizvoda: temperaturni mjerni transformator

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Predajnik temperature 1145196

Upute za rad i sigurnost

Upute za rad i sigurnost 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Predajnik temperature 1145196

Opis

Predajnik temperature s izlaznom petljom za prijenos signala RTD i TC senzora, kao i senzora otpora i napona putem 4 mA ... 20 mA. HART, izolacijsko pojačalo, standardna konfiguracija, utični konektor
