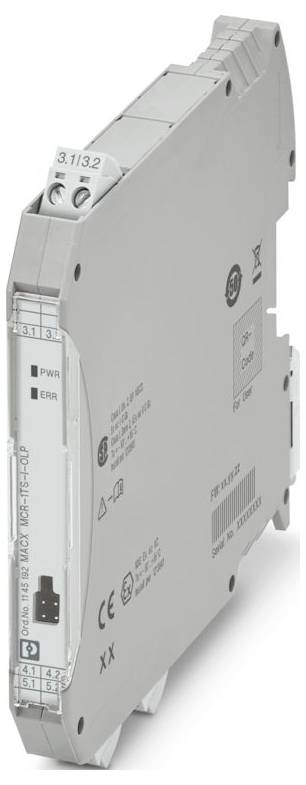

Phoenix Contact MACX MCR-1TS-I-OLP Predajnik temperature 1145192
EAN:
Šifra proizvođača:
Kataloški br.:
Tip
MACX MCR-1TS-I-OLP
dim.
(D x Š x V) 113.7 x 12.5 x 112.5 mm
Priključak
Vijčano priključenje
Proizvođač-br. dijela
1145192
Širina
12.5 mm
Tehnički list (PDF)
Broj
Ukupno (379,00 € / komad)
379,00 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: Analogni terenski uređaj
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,5 Nm ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 14
- Širina: 12,5 mm
- Visina: 112,5 mm
- Dubina: 113,7 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -50 °C ... 100 °C
- Nadmorska visina: ≤ 4000 m (iznad razine mora)
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Duljina skidanja izolacije: 7 mm
- ATEX: ATEX
- Brzina prijenosa: 1200 bauda
- Oznaka: Ex ec IIC T6...T4
- Raspon napona napajanja: napajanje iz petlje, nije potrebno vanjsko napajanje; 11 V DC ... 36 V istosmjerne struje (standardno)
- CE: CE
- Certifikat: PxCIF20ATEX1145192U
- Raspon ulaznog napona: -20 mV ... 100 mV (minimalni raspon mjerenja: 5 mV)
- Signal: Signal
- Klimatski razred: B2
- CSA: CSA
- Indikator statusa: LED (crvena)
- Podržani protokoli: HART
- Galvanska izolacija između ulaza i izlaza: da
- Opskrba: Opskrba
- Broj kanala: 1
- Kašnjenje uključivanja: ≈ 7 s (HART); ≈ 7 s (izmjerena vrijednost)
- Ispitni napon: 2 kV AC (50 Hz, 60 s)
- Funkcionalnost: Funkcionalnost
- Komunikacija podataka (zaobilaženje): Komunikacija podataka (zaobilaženje)
- Ulazni signal: Temperatura
- Izlazna struja signala: 4 mA ... 20 mA; 20 mA ... 4 mA
- Maksimalna izlazna struja: 23 mA
- Dubina NS 35/7,5: 114,5 mm (pričvršćeno na montažnu šinu NS 35/7,5 prema EN 60715)
- Konfiguracija: Softver; HART
- Broj ulaza: 1
- Ex instalacija (EPL): Gc; Div. 2
- Sajmovi: Sajmovi
- Korisne vrste senzora (RTD): Pt, Ni, Cu senzori: 2-, 3-, 4-žični
- Raspon linearnog otpora: 10 Ω ... 2000 Ω (minimalni raspon mjerenja: 10 Ω)
- Raspon mjerenja temperature: -250 °C ... 2500 °C (raspon ovisi o vrsti senzora)
- Raspon mjerenja temperature: ≥ 10 K (RTD); ≥ 50 K (TC)
- Primjenjivi tipovi senzora (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
- Signal: Struja: Signal: Struja
- Opterećenje: (UL - 11 V) / 0,023 A
- Odziv na skok (0-99%): 1 s (TC); 1 s (RTD)
- Galvanska izolacija ulaz/izlaz: Galvanska izolacija ulaz/izlaz
- HART kodiranje: FSK ± 0,5 mA
- HART verzija: 7
- Filtar mrežne frekvencije: 50/60 Hz
- Komunikacijski otpor: ≥ 250 Ω
- Ispitna utičnica: Ispitna utičnica
- Maksimalni promjer: 2 mm
- Tip
MACX MCR-1TS-I-OLP
- dim.
(D x Š x V) 113.7 x 12.5 x 112.5 mm
- Priključak
Vijčano priključenje
- Proizvođač-br. dijela
1145192
- Širina
12.5 mm
- Visina
112.5 mm
- Dužina
113.7 mm
- Težina
0.15 kg
- UKCA
da
- Vrsta proizvoda
temperaturni mjerni transformator
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564760 Phoenix Contact MACX MCR-1TS-I-OLP Predajnik temperature 1145192
Upute za rad i sigurnost
Upute za rad i sigurnost 3564760 Phoenix Contact MACX MCR-1TS-I-OLP Predajnik temperature 1145192
Opis
Predajnik temperature s izlaznom petljom za prijenos signala RTD i TC senzora, kao i senzora otpora i napona putem 4 mA ... 20 mA. HART, izolacijsko pojačalo, standardna konfiguracija, vijčani priključci
