Name: Phoenix Contact FA MCR-HT-1TS-I-OLP Glavni odašiljač 1145210
Brand: Phoenix Contact
SKU: 3564786
Availability: BackOrder

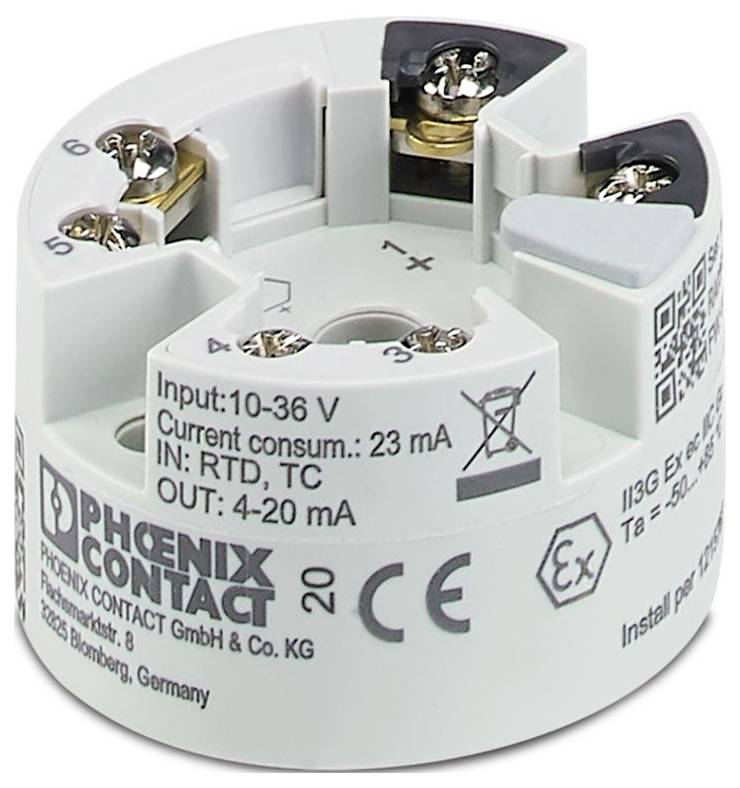

Phoenix Contact FA MCR-HT-1TS-I-OLP Glavni odašiljač 1145210-0

Slika slična

Tip

FA MCR-HT-1TS-I-OLP

Opskrbni napon

schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 36 V DC (Standard) V/DC

Priključak

Screw connection

Pogonska tempratura

-40 °C (min)

Min. radna temperatura

-40 °C

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,16.11.

Broj

kom. - zaliha Njemačka

Ukupno (289,00 € / komad)

289,00 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: Analogni terenski uređaj
Vrsta priključka: Vijčani priključak
Navoj vijka: M3
Moment zatezanja: 0,5 Nm
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
Presjek vodiča AWG: 24 ... 14
Uvjeti okoline: Uvjeti okoline
Klasa zaštite: IP00 (kada je instalirano u kućište na terenu IP66/67, NEMA 4X)
Temperatura okoline (radna): -40 °C ... 85 °C
Temperatura okoline (skladištenje/transport): -50 °C ... 100 °C
Nadmorska visina: ≤ 4000 m (iznad razine mora)
Vrsta montaže: Ugradna montaža; Montaža na montažnu šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: II
Stupanj nečistoće: 2
Dopuštena vlažnost (rad): 5% ... 95% (dopuštena kondenzacija)
Duljina skidanja izolacije: 8 mm
ATEX: ATEX
Brzina prijenosa: 1200 bauda
Oznaka: Ex ec IIC T6...T4
Raspon napona napajanja: napajanje iz petlje, nije potrebno vanjsko napajanje; 10 V DC ... 36 V istosmjerne struje (standardno)
CE: CE
Certifikat: PxCIF20ATEX1145192U
Raspon ulaznog napona: -20 mV ... 100 mV (minimalni raspon mjerenja: 5 mV)
Napomena za ugradnju: Ugradnja u priključnu glavu B prema DIN EN 50446
Klimatski razred: C1
CSA: CSA
Podržani protokoli: HART
Galvanska izolacija između ulaza i izlaza: da
Opskrba: Opskrba
Broj kanala: 1
Kašnjenje uključivanja: ≈ 7 s (HART); ≈ 7 s (izmjerena vrijednost)
Ispitni napon: 2 kV AC (50 Hz, 60 s)
Funkcionalnost: Funkcionalnost
Komunikacija podataka (zaobilaženje): Komunikacija podataka (zaobilaženje)
Izlazna struja signala: 4 mA ... 20 mA (HART); 20 mA ... 4 mA (HART)
Maksimalna izlazna struja: 23 mA
Konfiguracija: Softver; HART
Broj ulaza: 1
Ex instalacija (EPL): Gc; Div. 2
Sajmovi: Sajmovi
Korisne vrste senzora (RTD): Pt, Ni, Cu senzori: 2-, 3-, 4-žični
Raspon linearnog otpora: 10 Ω ... 2000 Ω (minimalni raspon mjerenja: 10 Ω)
Raspon mjerenja temperature: -250 °C ... 2500 °C (raspon ovisi o vrsti senzora)
Raspon mjerenja temperature: ≥ 10 K (RTD); ≥ 50 K (TC)
Primjenjivi tipovi senzora (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Struja: Signal: Struja
Opterećenje: (UL - 10 V) / 0,023 A
Odziv na skok (0-99%): 1 s (TC); 1 s (RTD)
Galvanska izolacija ulaz/izlaz: Galvanska izolacija ulaz/izlaz
HART kodiranje: FSK ± 0,5 mA
HART verzija: 7
Filtar mrežne frekvencije: 50/60 Hz
Komunikacijski otpor: ≥ 250 Ω

Tip: FA MCR-HT-1TS-I-OLP

Opskrbni napon: schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 36 V DC (Standard) V/DC

Priključak: Screw connection

Pogonska tempratura: -40 °C (min)

Min. radna temperatura: -40 °C

Proizvođač-br. dijela: 1145210

Maks. temperatura okoline: 85 °C

Min. temperatura okoline: -40 °C

Težina: 0.1379 kg

UKCA: da

Vrsta proizvoda: temperaturni mjerni transformator

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3564786 Phoenix Contact FA MCR-HT-1TS-I-OLP Glavni odašiljač 1145210

Upute za rad i sigurnost

Upute za rad i sigurnost 3564786 Phoenix Contact FA MCR-HT-1TS-I-OLP Glavni odašiljač 1145210

Opis

Izlazni odašiljač s napajanom petljom za prijenos signala RTD i TC senzora, kao i odašiljača otpora i napona iznad 4 mA... 20 mA. HART, standardna konfiguracija, vijčani priključak
