Phoenix Contact ELR 1-SC-230AC/600AC-30 poluvodički kontaktor nulti napon uklopa 30 A s varistorom Pogodno za marke (rel

Jednopolni modularni redni stezaljka s vijčanim priključkom, montiran na DIN šinu, korišten u industrijskim primjenama.

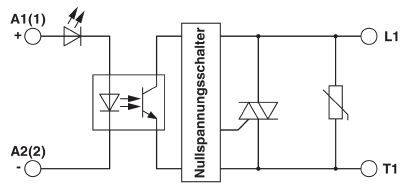

Električna shema sklopke za nulti napon s diodama, otpornicima i tranzistorima. Ulazi A1 i A2 povezani s izlazima L1 i T1.

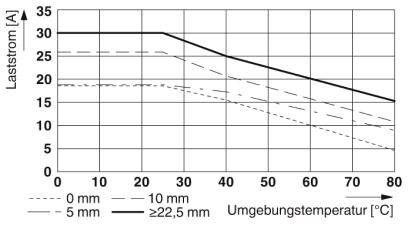

Dijagram struje opterećenja [A] u ovisnosti o temperaturi okoline [°C]. Linije prikazuju podatke za 0, 5, 10 i ≥22,5 mm.
1/3
Slika slična
Vrsta proizvoda
poluvodički kontaktor
Strujno opterećenje
30 A
Priključak
vijčana stezaljka
Vrsta ambalaže
Piece
Tip
ELR 1-SC-230AC/600AC-30
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava čet,12.11.
Broj
Ukupno (159,99 € / komad)
159,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Temperatura okoline (skladištenje / transport): -40 ° C - +80 ° C
  • Unos imena: upravljački ulaz
  • Frekvencija prijenosa: 6 Hz
  • Ime izlaz: opterećenje izlaz
  • Oznaka zaštite: varistor
  • Pozicija ugradnje: okomito (montažna šina horizontalna)
  • Naziv veze: upravljački krug
  • Duljina trake: 8 mm
  • Presjek provodnika je kruti: 0,5 mm² - 2,5 mm²
  • Presjek provodnika fleksibilan: 0,5 mm² - 2,5 mm²
  • Presjek provodnika AWG: 18 - 12
  • Preostali napon:<1 V
  • Struja curenja:<3 mA
  • Napon struje: 600 A.
  • Navojni navoj: M3
  • Prikaz radnog napona: LED zeleno
Vrsta ambalaže

Piece

Vrsta proizvoda

poluvodički kontaktor

Tip

ELR 1-SC-230AC/600AC-30

Prebacivanje

nulti napon uklopa

Kontrola napona (min.)

24 V/AC

Kontrolni napon (maks.)

275 V/AC

Područje upravljačkog napona

24 - 275 V/AC

Prebacivanje napona (min.)

42 V/AC

Preklopni napon (maks.)

660 V/AC

Trajna struja (maks.)

30 A

Strujno opterećenje

30 A

Pogodno za marke

Phoenix Contact

Određene značajke

s varistorom

Vrsta montaže (Relej)

profilna šina

Priključak

vijčana stezaljka

Min. temperatura

-30 °C

Maks. temperatura

+70 °C

Širina

18 mm

Visina

110 mm

Dubina

103 mm

dim.

(Š x V x D) 18 x 110 x 103 mm

Sadržaj

1 St.

Učitaj struje (maks.)

30 A

Nazivni upravljački napon

230 V/AC

Izlazna struja maks.

30 A

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2141032 Phoenix Contact ELR 1-SC-230AC/600AC-30 poluvodički kontaktor nulti napon uklopa 30 A s varistorom Pogodno za marke (rel

Podatkovna tablica 2141032 Phoenix Contact ELR 1-SC-230AC/600AC-30 poluvodički kontaktor nulti napon uklopa 30 A s varistorom Pogodno za marke (rel

Upute za rad i sigurnost

Upute za rad i sigurnost 2141032 Phoenix Contact ELR 1-SC-230AC/600AC-30 poluvodički kontaktor nulti napon uklopa 30 A s varistorom Pogodno za marke (rel

Opis

1-fazni SSD, ulazni napon: 230 V AC, izlazna struja: 30 A, prekidač nulta napona
