Name: Phoenix Contact 1984730 stezaljka za tiskane ploče 1.5 mm² Broj polova (broj) 14 zelena 50 St. Piece
Brand: Phoenix Contact
SKU: 2209567
Availability: BackOrder

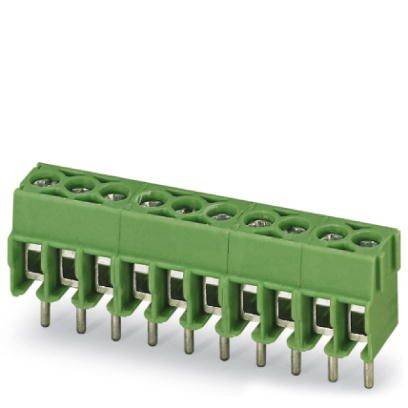

Zeleni električni utikač s osam priključaka i metalnim štiftovima, pogodan za montažu na tiskanu pločicu.

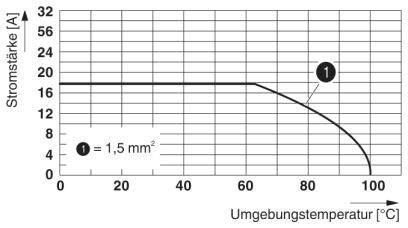

Dijagram prikazuje vezu između jakosti struje (A) i temperature okoline (°C) za žicu poprečnog presjeka 1,5 mm². Struja se smanjuje od oko 85°C.

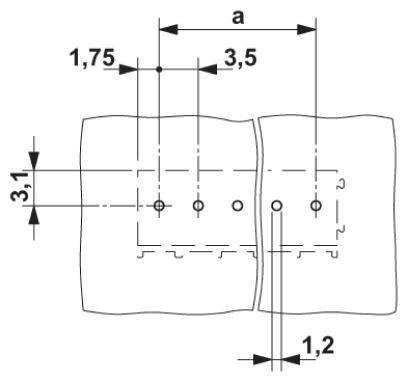

Tehnički nacrt dvaju susjednih komponenata s rupama za vijke. Mjere: horizontalna udaljenost 3,5 cm, vertikalno 1,75 cm i 1,2 cm, ukupna visina 3,1 cm.

1/3

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

stezaljka za tiskane ploče

3.5 mm

Broj polova po redu

Broj polova

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,16.12.

Broj (Veličina pakiranja 50 St.)

Set(ovi) - zaliha Njemačka

Ukupno (154,99 € / komad)

154,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact 1984730 stezaljka za tiskane ploče 1.5 mm² Broj polova (broj) 14 zelena 50 St. Piece

Content 50 St.

Tehnički podaci

Navojni navoj: M2
Vrsta montaže: valno lemljenje
Broj priključaka: 14
Utikač: ne
Moment zatezanja: 0,22 Nm ... 0,25 Nm
Kvaliteta površine: pocinčano
Površinsko lemljenje metala (gornji sloj): kositar (3 - 12 µm Sn)
Izolacijski materijal: PA
Izolacijska skupina: I
Visina (visina bez igle za lemljenje): 9,15 mm
Dužina igle: 4,5 mm
Dimenzije igle: ø 0,9 mm
Nazivni impulsni napon (III / 3): 2,5 kV
Nazivni presjek: 1,5 mm²

Vrsta ambalaže: Piece

Tip: PT 1,5/14-3,5-H

Vrsta proizvoda: stezaljka za tiskane ploče

Posebne značajke: s nosačem za zaštitu žice

RM: 3.5 mm

Broj redova: 1

Broj polova po redu: 14

Broj polova: 14

Dužina skidanja izolacije (maks.): 5 mm

Priključak: vijak
otisak

Nazivna struja: 17.5 A

Poprečni presjek fleksibilni (min.): 0.2 mm²

Nazivna struja - zaokružena: 17.5 A

Poprečni presjek kruti (min.): 0.2 mm²

Poprečni presjek fleksibilan (maks.): 1.5 mm²

Poprečni presjek kruti (maks.): 1.5 mm²

AWG min.: 26

AWG maks.: 16

Kontaktni materijal: Cu-legura, pocinčana

Materijal kućišta: poliamid

Boja: zelena

Proizvođač-br. dijela: 1984730

Sadržaj: 50 St.

Nazivni napon: 200 V

Širina: 49 mm

Visina: 13.65 mm

Dužina: 7.55 mm

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Broj polova

Broj polova po redu

Broj redova

Nazivna struja - zaokružena

Priključak

Vrsta ambalaže

Phoenix Contact 1017492 stezaljka za tiskane ploče 2.5 mm² Broj polova (broj) 3 zelena 50 St. Piece

Kataloški br.:2208956

Dostava sri,23.12.

Conrad Electronic

24 A

vijak

5.08 mm

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Phoenix Contact 1017493 stezaljka za tiskane ploče 2.5 mm² Broj polova (broj) 4 zelena 50 St. Piece

Kataloški br.:2208957

Dostava sri,23.12.

Conrad Electronic

24 A

vijak

5.08 mm

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact 1017495 stezaljka za tiskane ploče 2.5 mm² Broj polova (broj) 6 zelena 50 St. Piece

Kataloški br.:2208958

Dostava pon,04.01.2027.

Conrad Electronic

24 A

vijak

5.08 mm

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Phoenix Contact 1017504 stezaljka za tiskane ploče 4 mm² Broj polova (broj) 3 zelena 50 St. Piece

Kataloški br.:2208959

Dostava čet,12.11.

1 Set(ovi) - zaliha NjemačkaConrad Electronic

32 A

Push-In stezaljka

5.08 mm

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Phoenix Contact 1017506 stezaljka za tiskane ploče 4 mm² Broj polova (broj) 5 zelena 50 St.

Kataloški br.:2208960

Dostava uto,12.01.2027.

Conrad Electronic

32 A

Push-In stezaljka

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Phoenix Contact 1017507 stezaljka za tiskane ploče 4 mm² Broj polova (broj) 6 zelena 50 St. Piece

Kataloški br.:2208961

Dostava čet,12.11.

40 Set(ovi) - zaliha NjemačkaConrad Electronic

32 A

Push-In stezaljka

5.08 mm

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Phoenix Contact 1017519 stezaljka za tiskane ploče 6 mm² Broj polova (broj) 6 zelena 50 St. Piece

Kataloški br.:2208962

Dostava sri,23.12.

Conrad Electronic

41 A

vijak

6.35 mm

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

Phoenix Contact 1700354 stezaljka za tiskane ploče 2.5 mm² Broj polova (broj) 5 zelena 20 St. Piece

Kataloški br.:2209278

Dostava pon,04.01.2027.

Conrad Electronic

24 A

vijak

5 mm

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Phoenix Contact 1705966 stezaljka za tiskane ploče Broj polova (broj) 7 zelena 50 St.

Kataloški br.:2209284

Dostava čet,12.11.

205 Set(ovi) - zaliha NjemačkaConrad Electronic

vijak

3.81 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

149,99 €^*

Phoenix Contact 1706222 stezaljka za tiskane ploče 0.34 mm² Broj polova (broj) 7 zelena 50 St. Piece

Kataloški br.:2209286

Dostava pet,22.01.2027.

Conrad Electronic

5 A

IDC

3.81 mm

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

99,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209567 Phoenix Contact 1984730 stezaljka za tiskane ploče 1.5 mm² Broj polova (broj) 14 zelena 50 St. Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 2209567 Phoenix Contact 1984730 stezaljka za tiskane ploče 1.5 mm² Broj polova (broj) 14 zelena 50 St. Piece

Opis

Poznati princip povezivanja omogućava upotrebu širom svijeta. Slabo grijanje zbog maksimalne kontaktne sile. Veliki kapacitet stezanja zahvaljujući pravokutnom prostoru za stezanje. Omogućuje spajanje dva vodiča. Bočno zaključavanje omogućuje pojedinačnu kombinaciju različitog broja polova.
