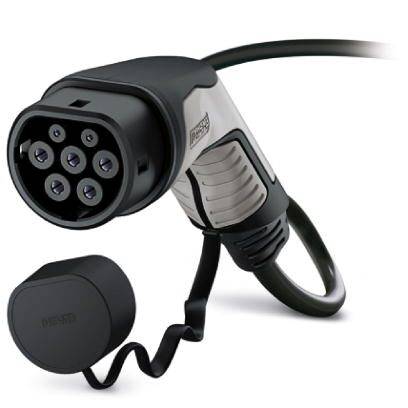

Phoenix Contact 1623504 kabel za punjenje eMobility 4 m
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (169,99 € / komad)
169,99 €
sa PDV-om
Tehnički podaci
- Kućište u boji: crna
- Lice za parenje u boji: crna
- Područje prianjanja u boji: siva
- Materijal kućišta: plastika
- Materijal s ručkom: meka plastika
- Materijal lica: plastika
- Kontaktni materijali na površini: Ag
- Vanjska jakna: crna
- Zaštitna kapa u boji: crna
- Materijal zaštitne kapice: meka plastika
- Vanjska jakna, materijal: TPE-U

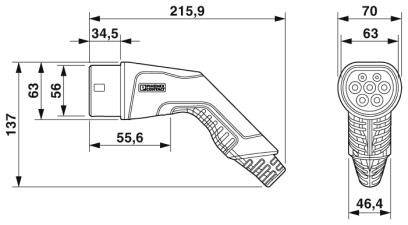

- Širina čepa za punjenje vozila: 70 mm
- Visina čepa za punjenje vozila: 137 mm
- Dubina čepa za punjenje vozila: 215,9 mm
- Duljina uklanjanja: 60 mm ± 15 mm
- Temperatura okoline (skladištenje / transport): -40 ° C - +80 ° C
- Maksimalna snaga punjenja: 16,63 kW

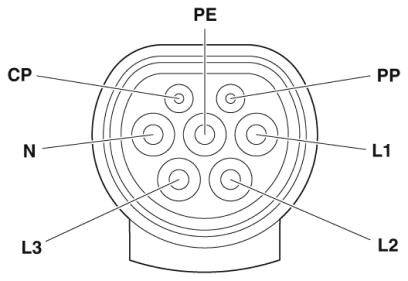

- Broj kontakata za napajanje: 5 (L1, L2, L3, N, PE)
- Broj signalnih kontakata: 2 (CP, PP)
- Nazivna struja kontakata signala: 2 A
- Nazivni napon kontakata signala: 30 V / AC
- Kodiranje otpora: 680 Ω (između PE i PP)
- Ciklusi parenja:>10000
- Snaga umetanja:<100 N
- Vučna sila:<100 N
- Minimalni polumjer savijanja: 192 mm (promjer 15 x)
- Vrsta kabela: ravno
- Vanjski promjer kabela: 12,8 mm ± 0,4 mm
- Struktura kabela: 5 x 2,5 mm² + 1 x 0,5 mm²
- Linijski otpor:<0,00798 Ω / m
- Vrsta proizvoda
kabel za punjenje eMobility
- Priključak A
tip 2
- Priključak B
slobodan kraj
- Broj faza
3 faze
- Izvedba
C-Line crna / siva
- Način punjenja
mode 3
- Duljina kabela
4 m
- Nazivni napon
480 V/AC
- Nazivna struja
20 A
- Nazivna struja - zaokružena
20 A
IP44
IP54
- Min. temperatura
-30 °C
- Maks. temperatura
+50 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2209264 Phoenix Contact 1623504 kabel za punjenje eMobility 4 m
Podatkovna tablica 2209264 Phoenix Contact 1623504 kabel za punjenje eMobility 4 m
Upute za rad i sigurnost
Upute za rad i sigurnost 2209264 Phoenix Contact 1623504 kabel za punjenje eMobility 4 m
Opis
Posrebrena površina priključaka za napajanje i signal. Certificirano prema IATF 16949: 2016 i ISO 9001: 2015.
Ovaj tekst je strojno preveden.
