Phoenix Contact 1628199 kabel za punjenje eMobility 7 m

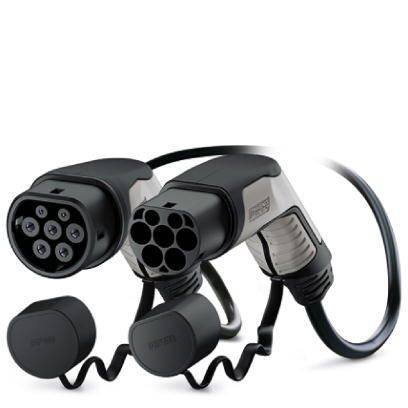

Dva punjača za električna vozila sa spiralnim kabelima, položena jedan do drugog, na bijeloj pozadini.

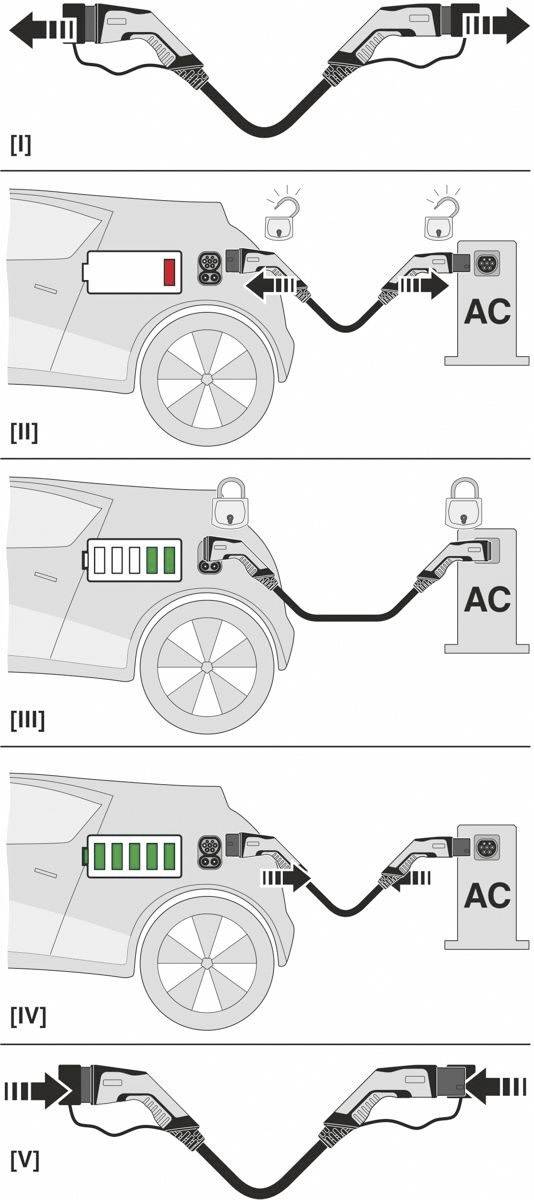

Dijagram prikazuje postupak punjenja elektroničkog automobila u četiri koraka: uključivanje kabela, pokretanje punjenja, punjenje baterije, uklanjanje kabela.

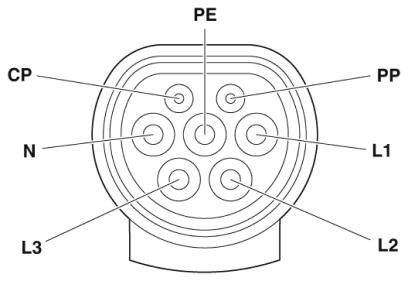

'Shema konektora: PE, CP, PP, N, L1, L2, L3 sa oznakom njihove pozicije. 7-polni sustav, moguća primjena za punjače.'
Tehnički nacrt utikača s dimenzijama: duljina 233,4 mm, širina 46,4 mm, visina 131,8 mm. Prikazani bočni i frontalni pogled.
Dijagram tipa utikača sa sedam označenih kontakata: PE, PP, L1, L2, L3, CP, N. Prikazuje raspored i funkciju kontakata.

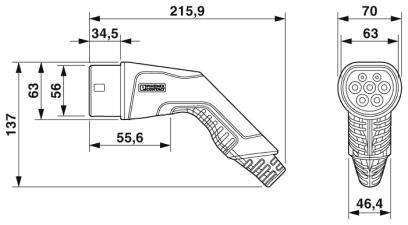

Tehnički nacrt tipa utikača s mjerama: duljina 215,9 mm, širina 63 mm, visina 137 mm. Prikazuje bočni i prednji pogled.
Prikaz električnog automobila koji je kablem spojen na punjač s natpisom 'AC'.
1/7
Slika slična
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava čet,12.11.
Broj
Ukupno (305,00 € / komad)
305,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Kućište u boji: crna
  • Lice za parenje u boji: crna
  • Područje prianjanja u boji: siva
  • Materijal kućišta: plastika
  • Materijal s ručkom: meka plastika
  • Materijal lica: plastika
  • Kontaktni materijali na površini: Ag
  • Vanjska jakna: crna
  • Zaštitna kapa u boji: crna
  • Materijal zaštitne kapice: meka plastika
  • Vanjska jakna, materijal: TPE-U
  • Širina čepa za punjenje vozila: 70 mm
  • Visina čepa za punjenje vozila: 137 mm
  • Dubina čepa za punjenje vozila: 215,9 mm
  • Visina priključka za punjenje infrastrukture: 131,8 mm
  • Širina priključka za punjenje infrastrukture: 58 mm
  • Dubina utikača za punjenje infrastrukture: 233,4 mm
  • Temperatura okoline (skladištenje / transport): -40 ° C - +80 ° C
  • Maksimalna snaga punjenja: 26,6 kW
  • Broj kontakata za napajanje: 5 (L1, L2, L3, N, PE)
  • Broj signalnih kontakata: 2 (CP, PP)
  • Nazivna struja kontakata signala: 2 A
  • Nazivni napon kontakata signala: 30 V / AC
  • Kodiranje otpora: 220 Ω (između PE i PP)
  • Ciklusi parenja:>10000
  • Snaga umetanja:<100 N
  • Vučna sila:<100 N
  • Minimalni polumjer savijanja: 255 mm (promjer 15 x)
  • Vrsta kabela: ravno
  • Vanjski promjer kabela: 17 mm ± 0,4 mm
  • Struktura kabela: 5 x 6 mm² + 1 x 0,5 mm²
  • Linijski otpor:<0,0033 Ω / m
Vrsta proizvoda

kabel za punjenje eMobility

Priključak A

tip 2

Priključak B

tip 2

Broj faza

3 faze

Izvedba

C-Line crna / siva

Način punjenja

mode 3

Duljina kabela

7 m

Nazivni napon

480 V/AC

Nazivna struja

32 A

Nazivna struja - zaokružena

32 A

IP44

IP54

Min. temperatura

-30 °C

Maks. temperatura

+50 °C

Dubina

400 mm

Visina

60 mm

Širina

400 mm

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209274 Phoenix Contact 1628199 kabel za punjenje eMobility 7 m

Podatkovna tablica 2209274 Phoenix Contact 1628199 kabel za punjenje eMobility 7 m

Upute za rad i sigurnost

Upute za rad i sigurnost 2209274 Phoenix Contact 1628199 kabel za punjenje eMobility 7 m

Opis

Posrebrena površina priključaka za napajanje i signal. Certificirano prema IATF 16949: 2016 i ISO 9001: 2015.

Ovaj tekst je strojno preveden.
