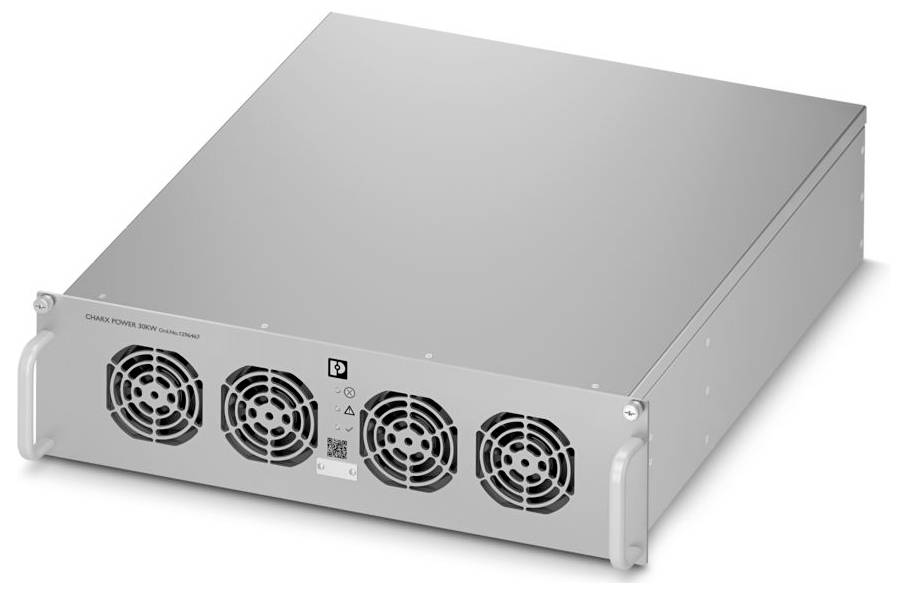

Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW DC modul napajanja
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (2.785,00 € / komad)
2.785,00 €
plus 10,25 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: CHARX power basic
- Vrsta priključka: 2x RJ45
- Širina: 483 mm
- Visina: 134 mm
- Dubina: 550 mm
- Materijal kućišta: legura Zn-Al
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 70 °C
- Standardi/Propisi: ANSI/UL 2202
- Vrsta montaže: montaža u rack 19"
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: Kategorija prenapona
- Stupanj nečistoće: 2
- Dopuštena vlažnost (radna): ≤ 95% (bez kondenzacije)
- Duljina skidanja izolacije: 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
- Visinska jedinica: 3U
- Brzina prijenosa: 125 kbit/s (zadano); 500 kbit/s
- Označavanje: DC IZLAZ: + / -
- Razred zaštite: I
- Nazivna snaga: 30 kW
- Broj sučelja: 1
- Duljina prijenosa: maks. 20 m
- Raspon ulaznog napona: 650 V DC ... 740 V DC
- Raspon ulaznog napona: 300 V DC ... 740 V DC
- Ograničavanje ulazne struje:< 60 A
- Potrošnja energije:< 50 A (650 V istosmjerne struje)
- Nazivna ulazna snaga: 31577 VA
- Učinkovitost:> 95% (POut> 50%)
- Zaštita od prenapona na izlazu (OVP):> 1040 V istosmjerne struje
- Ulaz: Ulaz
- Priključak vodiča: Priključak vodiča
- kruto: 10 mm² ... 50 mm²; 25 mm² (preporučeno)
- Fleksibilno: 16 mm² ... 50 mm²; 25 mm² (preporučeno)
- kruti (AWG): 8 ... 0 (Cu); 4 (preporučeno)
- Izlaz: Izlaz
- Digitalno: Digitalno
- Ulazni/izlazni napon izolacije: 2121 V DC
- MTBF (IEC 61709, SN 29500):> 300.000 sati
- Dimenzije artikla: Dimenzije artikla
- Radna nadmorska visina: ≤ 4000 m (smanjenje snage)> 2000 m: 10 % / 1000 m)
- Naziv standarda: Standard za sigurnost opreme sustava za punjenje električnih vozila (EV)
- EMC zahtjevi za elektromagnetske smetnje: EN 61000-6-3
- EMC zahtjevi Imunost: EN 61000-6-2
- AWG: 3
- Konfiguracija mreže: DC mreža (DC±, PE)
- Rad istosmjernom strujom: Rad istosmjernom strujom
- Smanjenje nazivne snage:> 55 °C (3,2 Å/K);> 55 °C (1 kW/K)
- Odstupanje od pravila:< 0,5% (odstupanje naprezanja, promjena opterećenja statička 20% ... 100%);< 1% (odstupanje struje, promjena opterećenja, statički 20% ...) 100%); ± 0,2% (promjena ulaznog napona ± 20%)
- CAN sabirnica: CAN sabirnica
- Sučelje: CAN sabirnica
- Podržani protokoli: CAN 2.0B
- Mehanizam zaključavanja: Kuka za zatvaranje
- Fizika prijenosa: žičani
- Topologija: Lančano povezivanje
- Završni otpornik: 120 Ω (završni krajnji sudionik)
- Raspon izlaznog napona: 30 V DC ... 1000 V DC
- Raspon izlazne struje: 0 A ... 100 A
- Gubitak snage u stanju pripravnosti:< 14 Z
- Ime: Izlaz
- Galvanska izolacija između ulaza i izlaza: da
- Izolacijski napon ulaz, izlaz/kućište: 2121 V DC
- Unutarnji ventilatori: da
- Smjer strujanja zraka: od naprijed prema natrag
- Razina buke:< 60 dB (1 m)
- IEC 60664-1: II
- Konduktivni sustavi punjenja za električna vozila - Dio 21-2: EMC zahtjevi za vanjske sustave punjenja za električna vozila: Konduktivni sustavi punjenja za električna vozila - Dio 21-2: EMC zahtjevi za vanjske sustave punjenja za električna vozila
- Ulazna struja: 48A (650V DC); 38A (825V DC)
- Otpor izolacije:> 10 MΩ
- MPPT rad: MPPT rad
- Početni napon: min. 375 V DC
- Kašnjenje uključivanja:< 8 s
- Prekoračenje: ± 3 % (proces uključivanja)
- Broj modula napajanja kao sudionika CAN sabirnice: maks. 48
- Izolacijski napon ulaz, izlaz/signal, komunikacija: 4242 V DC
- Signal napona izolacije, komunikacija/kućište: 707 V DC
- Vijek trajanja: 90.000 h (40 °C, elektrolitički kondenzatori); 70.000 h (40 °C, ventilatori)
- Zaštita od pregrijavanja (OTP):> 75 °C
- Konduktivni sustavi punjenja za električna vozila - 1. dio: Opći zahtjevi: Konduktivni sustavi punjenja za električna vozila - 1. dio: Opći zahtjevi
- Konduktivni sustavi punjenja za električna vozila – Dio 23: Uređaji za napajanje istosmjernom strujom za električna vozila: Konduktivni sustavi punjenja za električna vozila – Dio 23: Uređaji za napajanje istosmjernom strujom za električna vozila
- Standard za sigurnost opreme sustava za punjenje električnih vozila (EV): Standard za sigurnost opreme sustava za punjenje električnih vozila (EV)
- Vrsta proizvoda
DC modul napajanja
- Razred zaštite
I
- Dubina
550 mm
- Visina
134 mm
- Širina
483 mm
IP20
- Ugradbena visina
134 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW DC modul napajanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW DC modul napajanja
Opis
CHARX power basic, modul za brzo punjenje za izgradnju DC stanica za punjenje, montaža u rack 19", izlaz: 30 V DC...1000 V DC / 0 A...100 A
