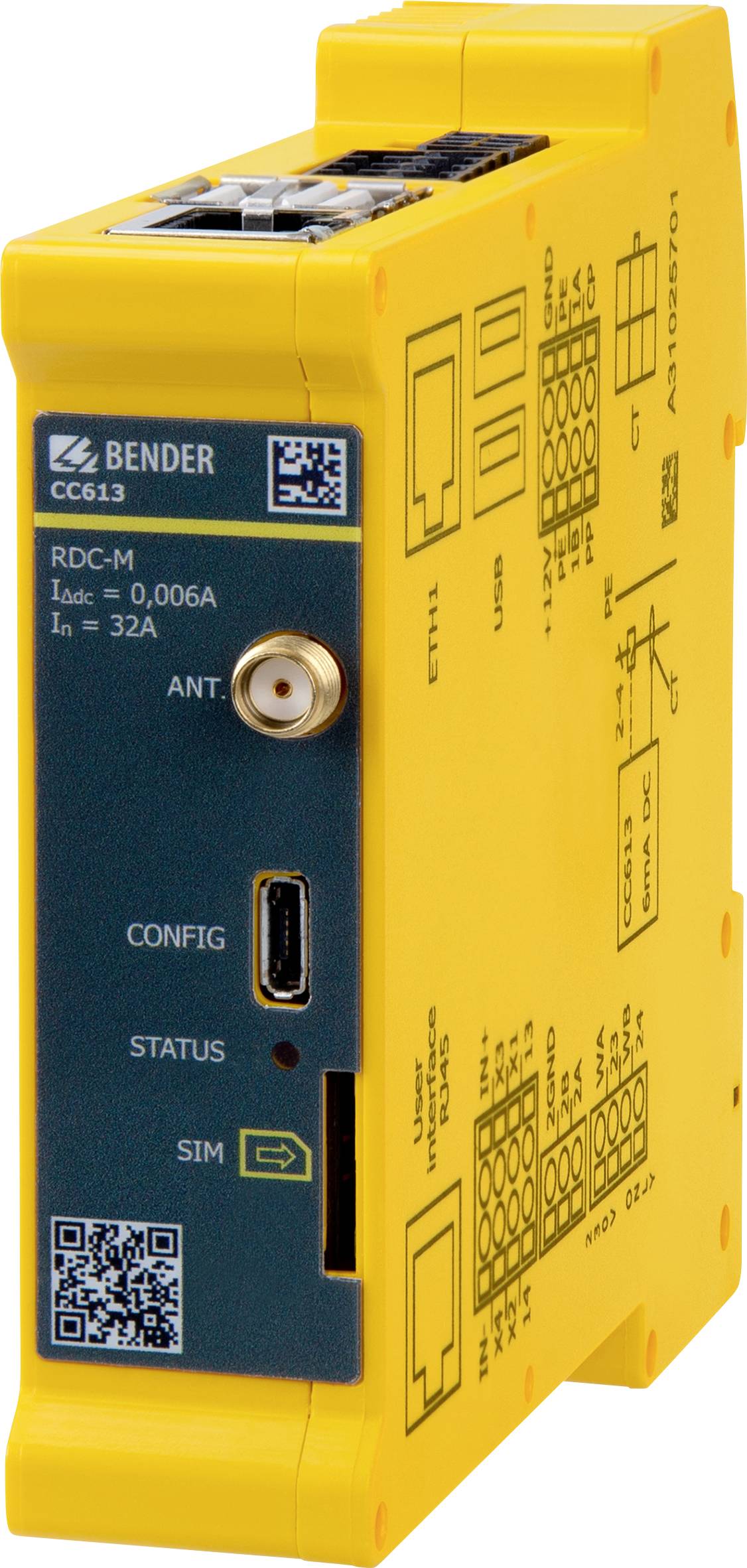

Bender B94060020 CC613-ELM4PR-M regulator punjenja eMobility
- Regulator punjenja prema IEC 61851-1 (način punjenja 3)
- • Glavni i podređeni rad mogu se konfigurirati
- - Za postavljanje stanica za punjenje s dvije točke punjenja: 1 kontroler punjenja kao pristupnik podataka s 4G modemom i 1 kontroler punjenja kao slave bez 4G modema
- • Dinamičko upravljanje opterećenjem za optimalnu raspodjelu raspoložive snage između svih točaka punjenja i signaliziranje najveće snage vozilu
- • Modul za nadzor zaostale istosmjerne struje (potreban je vanjski RCD tip A), mogu se odabrati različite duljine kabela
- • Integrirano otključavanje u slučaju nužde (otvarač u slučaju nužde) za upravljanje motorom (zaključavanje / otključavanje) i nadzor napona napajanja od 12 V
- • Može se integrirati u jednofazne ili trofazne mreže do 80 A.
- • OCPP 1.5 i OCPP 1.6 u skladu su s JSON, SOAP
- • Podržani stanični standardi: 4G (LTE), 3G (UMTS) i 2G (GSM) s integriranim 4G modemom
- • 3 USB sučelja:
- - 1 CONFIG sučelje za lokalnu konfiguraciju i instaliranje ažuriranja softvera
- - 2 USB sučelja domaćina
- • Komunikacija upravljačkog pilota i blizine pilota (prema IEC 61851-1)
- • Podesiva podrška za dodatne SCHUKO utičnice
- • Sučelje brojača: Modbus TCP i RTU
- • Vanjsko Modbus sučelje za daljinsko upravljanje putem sustava za upravljanje energijom
- • Moduli korisničkog sučelja za primjene prema korisniku (npr. RFID, LED, antena)
- • Dodatni digitalni ulaz i dodatni digitalni izlaz
- • Unutarnji osjetnik temperature za smanjenje struje punjenja ovisno o temperaturi okoline
- • ISO 15118 Powerline Communication (PLC) za Plug & Charge i sustave za upravljanje potrošačima
Tehnički podaci
- Verzija: 4 G / vanjski Modbus
- Koordinacija izolacije prema IEC 60664-1 / IEC 60664-3
- Nazivni napon: 250 V
- Kategorija prenapona: II (unutar priključka H)
- Kategorija prenapona: III (stezaljka H i svi ostali priključci)
- Nazivni prenaponski napon: 6 kV (stezaljka H i svi ostali priključci)
- Nazivni prenaponski napon: 2,5 kV (unutar priključka H)
- Dvostruka izolacija prema ÜK III između: Terminala H i svih ostalih stezaljki
- Osnovna izolacija prema ÜK II: unutar stezaljke H
- Radna nadmorska visina ≤ 2000 m nadmorske visine (NN)
- Napon napajanja (stezaljka B (0V, + 12V))
- Nazivni napon DC: 12 V
- Radni raspon nazivnog napona DC: 11,4… 12,6 V
- Maksimalna nazivna struja: 750 mA
- Maksimalna nominalna struja bez USB-Las: t 400 mA
- Maksimalna nazivna struja s maksimalnim USB opterećenjem: 750 mA
- Modul za nadzor zaostale istosmjerne struje (RDC-M, terminal A)
- Područje mjerenja: 100 mA
- Vrijednosti odgovora:
- Diferencijalna struja IΔn DC: 6 mA
- Tolerancija odziva IΔn: -50 ... 0%
- Vrijednost ponovnog povezivanja:
- DC 6 mA:<3 mA
- SMA konektor za 4G antenu (opcionalno sa 4G modemom, priključak E)
- Frekvencijski rasponi: 800 MHz / 850 MHz / 900 MHz / 1800 MHz / 2100 MHz / 2600 MHz
- Impedancija 50 Ω
- Ulazi
- Optokapler: (Stezaljka J (Opto 1 In +, Opto 1 In-))
- Ulazni napon DC: 11,4 ... 25,2 V
- Ulazna struja: 2,3 ... 6,4 mA
- Provjera zavara (stezaljka H (WB, WA))
- Ulazni napon: AC 180… 277 V
- Ulazna struja: 0,6 ... 1,3 mA
- PE ulaz (terminal B (PE, PE))
- Izlazi
- Podaci za kontakt prema IEC 60947-5-1:
- Relej (12 V) (terminal J (relej 13, relej 14))
- Nazivni radni napon Ue: DC 24 V DC
- Nazivna radna struja Ie DC: 1 A
- Minimalno kontaktno opterećenje: 1 mA pri ≥ 10 V.
- Preklopni kontakt za sklopnik (terminal H (relej 23, relej 24))
- Nazivni radni napon Ue AC: 230 V
- Nazivna radna struja Ie AC: 4 A
- Minimalno kontaktno opterećenje: 50 mA pri ≥ 10 V (AC)
- Vrsta proizvoda
regulator punjenja eMobility
- Način punjenja
mode 3
- Struja punjenja
750 mA
- Razred zaštite
III
- Pogonska tempratura
-30 do +70 °C
- Min. radna temperatura
-30 °C
- Maks. radna temperatura
+70 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2372862 Bender B94060020 CC613-ELM4PR-M regulator punjenja eMobility
Upute za rad i sigurnost
Upute za rad i sigurnost 2372862 Bender B94060020 CC613-ELM4PR-M regulator punjenja eMobility
Opis
Nova generacija pametnog kontrolera punjenja
Uz CC613 dostupna je sljedeća generacija inteligentnih kontrolera punjenja. Kao i njegov prethodnik, CC612, CC613 je mozak inteligentne stanice za punjenje: komunicira s vozilom i pozadinom, nadzire unutarnji hardver sustava punjenja, korisnička sučelja i vezu između stanice za punjenje i vozila .
S novom generacijom regulatora punjenja CC613, raspon funkcija Bender regulatora punjenja dodatno je proširen. Zahvaljujući izmijenjenom obliku kućišta, integrirano je Ethernet sučelje, zbog čega više nije potrebna upotreba USB Ethernet adaptera. Unatoč izmijenjenom obliku kućišta, dimenzije CC613 ostaju iste kao CC612, tako da se može lako integrirati u postojeće stanice za punjenje.
CC613 također ima Powerline komunikaciju (PLC) prema ISO 15118 za implementaciju Plug & Charge kao i otkrivanje istosmjerne struje kvara s vanjskim priključenim pretvaračem. Bit će dostupna i besplatna ažuriranja softvera za proširenje funkcionalnosti.
Regulator punjenja ima daljnje razvijeno, integrirano dinamičko upravljanje opterećenjem (DLM), kojim se također može upravljati putem sustava više razine. To znači da se većim infrastrukturama za punjenje može upravljati lokalno pomoću kontrolera ili pomoću postojećeg sustava upravljanja zgradama.
Dodatni nadzor - povećana električna sigurnost
CC613 sada nudi i integrirano otpuštanje u slučaju nužde (otvarač za hitne slučajeve) tako da se u slučaju nestanka struje u stanici za punjenje, utikač može ukloniti iz vozila ili stanice za punjenje bez potrebe za instaliranjem dodatne komponente u stanicu za punjenje . Ova ušteda prostora omogućuje korištenje CC613 u malim i kompaktnim zidnim kutijama.
Kako bi se povećala sigurnost od strujnog udara, CC613 pruža PE nadzor, u kojem se redovito prati povezanost PE veze. Nadalje, CC613 nudi integriranu provjeru zavara, koja šalje poruku o pogrešci u slučaju "ljepljivog" kontaktora ili prekidača opterećenja.
Kontroler punjenja prati unutarnji hardver sustava za punjenje, poput mjerača, modula korisničkog sučelja ili utičnice. Može se koristiti kao "sustav uvijek uključen" koji je uvijek povezan s mobilnom mrežom. Standard 4G mobilnog radija podržan je u glavnoj verziji. Komunikacija sa pozadinskim sustavom moguća je pomoću protokola aplikacije OCPP. Podržane su sve navedene poruke u OCPP-u, kao i neka proširenja specifična za proizvođača temeljena na poruci DataTransfer. Integracijski testovi s pozadinskim implementacijama davatelja usluga (npr·do·be, Virta i NewMotion) uspješno su izvedeni.
