Name: Phoenix Contact 1088495 DIN-napajanje (DIN-letva) 24 V/DC 0.63 A 15 W Broj izlaza:1 x Content 1 St.
Brand: Phoenix Contact
SKU: 2435744
Availability: InStock

Kompaktni mrežni napajač za DIN šinu s 24V izlazom i 0,63A. Oznake 'STEP POWER'. Opremljen utičnim priključcima i indikatorskom lampom.

Blok-shema napajanja: Ulaz AC, Filter, Ispravljač, Transformator, Filter, Izlaz DC. Funkcije: UVP, OVP, OTP, OCP, SCP. Korisničko sučelje: DC OK.

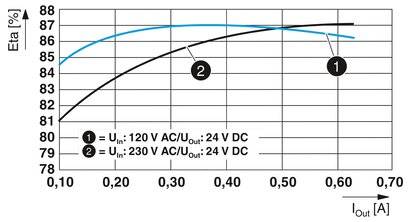

Dijagram prikazuje krivulju učinkovitosti napajanja. Dvije linije predstavljaju različite ulazne napone (120 V i 230 V). Učinkovitost raste s izlaznom strujom I_out [A].

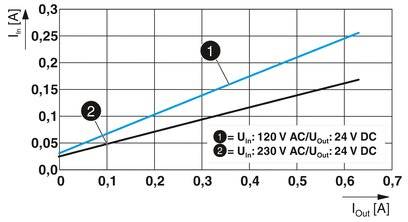

Dijagram strujnih krivulja za dvije naponske specifikacije: '120 V AC do 24 V DC' (plava linija) i '230 V AC do 24 V DC' (crna linija). X-os prikazuje izlaznu struju 'I_out [A]', a y-os ulaznu struju 'I_in [A]'. Plava linija brže narasta.

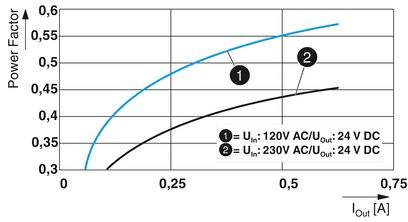

Dijagram s faktorom snage na Y-osi i strujom (A) na X-osi. Dvije krivulje prikazuju razlike pri ulasku od 120V i 230V.

Dijagram prikazuje pad snage motora u postocima (P_out) u odnosu na visinu (H) u metrima. Snaga ostaje 100 % do 1000 m, a zatim pada na 80 % na visini od 4000 m.

'STEP POWER Narudžba br. 1088645' Napajanje, montaža na DIN-šinu, 24V, 0,63A. Dimenzije: širina 18 mm, visina 90 mm, dubina 45 mm.

Tehnički crtež dijela s mjerama: širina 61 mm, gornja širina 50 mm, donja širina 55 mm, visina 44 mm.

Dijagram prikazuje električnu vezu između 'Ulaza' i 'Izlaza' u kućištu. Između njih se nalazi sklop 'A'.

1/9

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

17 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (39,99 € / komad)

39,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT DIN-napajanje (DIN-letva) 24 V/DC 0.63 A 15 W 1 x

Povećanje performansi do 100%
Smjer spajanja vodič / ploča: 45 °
EN-60335 certifikat
Smanjenje ukupne širine za 1 TE
Učinkovitost:
Gubici u praznom hodu:<0,1 W

Tehnički podaci

Izlazni napon, nominalni: 115 V/AC
230 V/AC
90 - 250 V/DC

Tip: Taktni

Vrsta proizvoda: DIN-napajanje (DIN-letva)

Ulazni napon (min.): 120 V/AC

Izlazni napon: 24 V/DC

Ulazni napon: 100 V AC ... 240 V AC -15% ... + 10%
110 V DC ... 250 V DC -20% ... +10 %

Ulazni napon (maks.): 230 V/AC

Izlazna struja maks.: 0.63 A

Izlazna struja (maks.) - zaobljena: 630 mA

: 15 W

Tip izlaza (napajanje): fiksni napon

Faze: 1

Izlazni napon (nom.): 24 V/DC

Broj izlaza: 1 x

Priključak: Push-In stezaljka

dim.: (D x Š x V) 61 x 18 x 90 mm

Težina: 0.070 kg

Izlazni napon (max.): 25 V/DC

Izlazni napon (min.): 22.5 V/DC

Proizvođač-br. dijela: 1088495

Sadržaj: 1 St.

Određene značajke napajanja: stabilizirano

Širina: 18 mm

Visina: 90 mm

Dužina: 61 mm

: IP20

Maks. temperatura: 70 °C

Min. temperatura: -10 °C

Tip: STEP3-PS/1AC/24DC/0.63/PT

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Izlazna struja (maks.) - zaobljena

Izlazni napon

Izlazni napon (nom.)

Izlazni napon, nominalni

Priključak

Snaga

Tip izlaza (napajanje)

Ulazni napon (maks.)

Ulazni napon (min.)

Phoenix Contact 1088495 DIN-napajanje (DIN-letva) 24 V/DC 0.63 A 15 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435744

Dostava pet,30.10.

17 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

630 mA

24 V/DC

115 V/AC

Push-In stezaljka

15 W

fiksni napon

230 V/AC

120 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

39,99 €^*

Phoenix Contact 1088491 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 24 V/DC 2.5 A 60 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435746

Dostava pet,30.10.

85 kom. - zaliha NjemačkaConrad Electronic

2.5 A

24 V/DC

115 V/AC

Push-In stezaljka

60 W

fiksni napon

230 V/AC

120 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

53,99 €^*

Phoenix Contact 1088494 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 24 V/DC 1.3 A 30 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435745

Dostava pet,30.10.

89 kom. - zaliha NjemačkaConrad Electronic

1.3 A

24 V/DC

115 V/AC

Push-In stezaljka

30 W

fiksni napon

230 V/AC

120 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

45,99 €^*

Phoenix Contact 1140066 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 24 V/DC 4 A 96 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435747

Dostava pet,30.10.

24 kom. - zaliha NjemačkaConrad Electronic

4 A

24 V/DC

115 V/AC

Push-In stezaljka

96 W

fiksni napon

230 V/AC

120 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

73,99 €^*

Phoenix Contact 1170952 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 12 V/DC 1.3 A 15 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435750

Dostava pet,30.10.

42 kom. - zaliha NjemačkaConrad Electronic

1.3 A

12 V/DC

115 V/AC

Push-In stezaljka

15 W

fiksni napon

230 V/AC

120 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

43,99 €^*

Phoenix Contact 1170953 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 12 V/DC 2.5 A 30 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435751

Dostava pet,30.10.

27 kom. - zaliha NjemačkaConrad Electronic

2.5 A

12 V/DC

115 V/AC

Push-In stezaljka

30 W

fiksni napon

230 V/AC

120 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

51,99 €^*

Phoenix Contact 1170954 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 5 V/DC 3 A 15 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435749

Dostupno uskoro

Conrad Electronic

3 A

5 V/DC

115 V/AC

Push-In stezaljka

15 W

fiksni napon

230 V/AC

120 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

45,99 €^*

Phoenix Contact 2868538 DIN-napajanje (DIN-letva) 12 V/DC 1.1 A 12 W Broj izlaza:1 x Content 1 St.

Kataloški br.:512994

Dostava pet,30.10.

25 kom. - zaliha NjemačkaConrad Electronic

1.1 A

12 V/DC

115 V/AC

vijčana stezaljka

12 W

fiksni napon

264 V/AC

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

43,99 €^*

Phoenix Contact 2868541 DIN-napajanje (DIN-letva) 5 V/DC 6.5 A 32.5 W Broj izlaza:1 x Content 1 St.

Kataloški br.:512853

Dostava pet,30.10.

10 kom. - zaliha NjemačkaConrad Electronic

6.5 A

5 V/DC

115 V/AC

vijčana stezaljka

32.5 W

podesivi

264 V/AC

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

85,99 €^*

Phoenix Contact 2868554 DIN-napajanje (DIN-letva) 12 V/DC 1.65 A 18 W Broj izlaza:1 x Content 1 St.

Kataloški br.:512992

Dostava čet,05.11.

Conrad Electronic

1.65 A

12 V/DC

115 V/AC

vijčana stezaljka

18 W

fiksni napon

264 V/AC

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

53,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2435744 Phoenix Contact 1088495 DIN-napajanje (DIN-letva) 24 V/DC 0.63 A 15 W Broj izlaza:1 x Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2435744 Phoenix Contact 1088495 DIN-napajanje (DIN-letva) 24 V/DC 0.63 A 15 W Broj izlaza:1 x Content 1 St.

Opis

Novi stručnjaci proširuju obitelj STEP POWER. Napajanje od 12 V idealno je za e-mobilnost, uređaj od 3 A dostupan je za opskrbu računala s jednom pločom. Ravno napajanje s odobrenjem NEC klase 2 posebno je dizajnirano za američko tržište.

Ovaj tekst je strojno preveden.

Izvedba

Mogućnost korištenja diljem svijeta zahvaljujući širokom području ulaza i međunarodnom paketu odobrenja
Visoka operativna pouzdanost zbog visokog MTBF-a>500 000 h
Mogućnost paralelnog uključivanja za povećanje snage i redundancije
Pojednostavljeno stavljanje u pogon pomoću LED diode za nadzor funkcija.
Visoka operativna pouzdanost zbog dugih vremena preklapanja nestanka struje>20 ms
Pričvrstite na montažnu šinu ili ga pričvrstite na ravnu površinu.
Ovaj tekst je strojno preveden.

Napomene

Opis

Izvedba

Mogućnost korištenja diljem svijeta zahvaljujući širokom području ulaza i međunarodnom paketu odobrenja
Visoka operativna pouzdanost zbog visokog MTBF-a>500 000 h
Mogućnost paralelnog uključivanja za povećanje snage i redundancije
Pojednostavljeno stavljanje u pogon pomoću LED diode za nadzor funkcija.
Visoka operativna pouzdanost zbog dugih vremena preklapanja nestanka struje>20 ms
Pričvrstite na montažnu šinu ili ga pričvrstite na ravnu površinu.
Ovaj tekst je strojno preveden.
