Phoenix Contact 1042281 SOL-SC-3ST-0-DC-2MPPT-1011SE

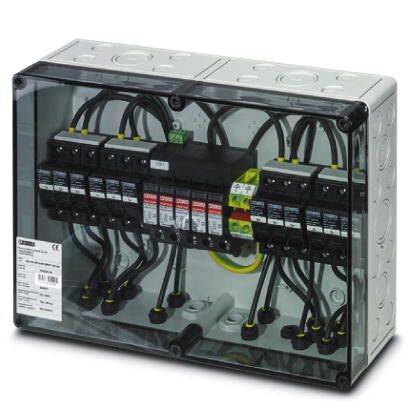

Razvodni ormar s nekoliko osigurača i kabelskih priključaka u metalnom kućištu, pogodan za industrijske električne primjene.

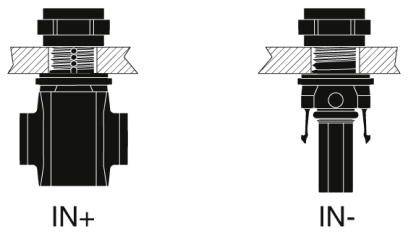

Dvije tehničke crteže prikazuju ventile. Lijevi ventil označen je oznakom 'IN+' sa strelicama, desni ventil 'IN-' sa suprotnim strelicama.

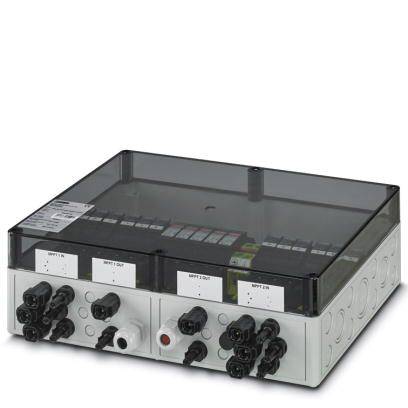

Električna razvodna kutija s više kabelskih priključaka i prozirnim poklopcem, pogodna za industrijske primjene.
Oznaka 'Zaštitni vodič (PE)', prugasto žuto-zelene boje, simbolizira uzemljenje u električnim strujnim krugovima. Sigurno upravljanje strujom.
Apstraktni znak sa žuto-zelenim dijagonalnim prugama i sivim oblicima. Dolje je simbol s linijom i polukrugom, sličan uzemljenju.

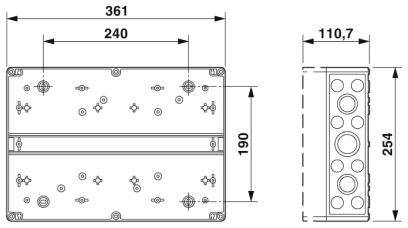

Tehnički nacrt pravokutne metalne ploče s precizno naznačenim dimenzijama. Prednji i bočni pogled prikazuju različite pozicije rupa.
Dijagram prikazuje dva ventila: lijevi 'OUT+', desni 'OUT-'. Lijevi ventil ima nacrtane strelice za prikaz protoka; desni je bez strelica.

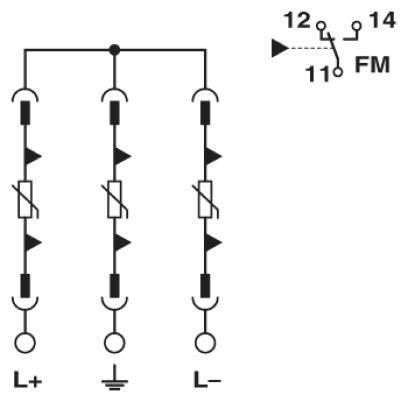

Shema spoja s tri paralelna spoja, simbolom uzemljenja, diodama i oznakama preklopnika '12', '14', '11', 'FM'.

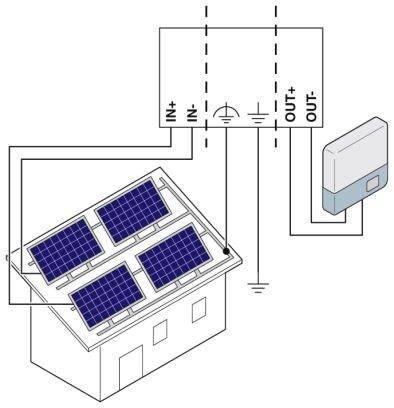

Dijagram prikazuje solarnu instalaciju na krovu koja je povezana s inverterom. Struja teče od instalacije prema inverteru.
1/9
Slika slična
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Nije dostupno
Ukupno (665,00 € / komad)
665,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Zaštita: IP65
  • Temperatura okoline (rad): -20 ° C - +55 ° C
  • Poklopac / vrata od materijala: polikarbonat (proziran)
  • Broj nizova ulaza: 3 (po MPP trackeru)
  • Struja po nizu: 12 A.
  • Broj izlaza: 1 (po MPP trackeru)
  • Broj podržanih MPP praćenja: 2
  • Vrsta kabla: SUNCLIX
  • Ulaz niza presjeka kabela: 2,5 mm² - 6 mm²
  • Izlaz presjeka kabela: 6 mm² - 16 mm²
dim.

(Š x V x D) 361 x 254 x 111 mm

Sadržaj

1 St.

Širina

361 mm

Visina

254 mm

Dubina

111 mm

Napon sustava

1000 V

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209017 Phoenix Contact 1042281 SOL-SC-3ST-0-DC-2MPPT-1011SE

Upute za rad i sigurnost

Upute za rad i sigurnost 2209017 Phoenix Contact 1042281 SOL-SC-3ST-0-DC-2MPPT-1011SE

Opis

Montaža sklopnih i upravljačkih sklopa koji odgovaraju standardima zahvaljujući primjeni DIN EN 61439.

Ovaj tekst je strojno preveden.
