Name: Pepperl+Fuchs senzor induktivan NRN10-12GM40-A2-C 292519 nije u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2628275
Availability: BackOrder

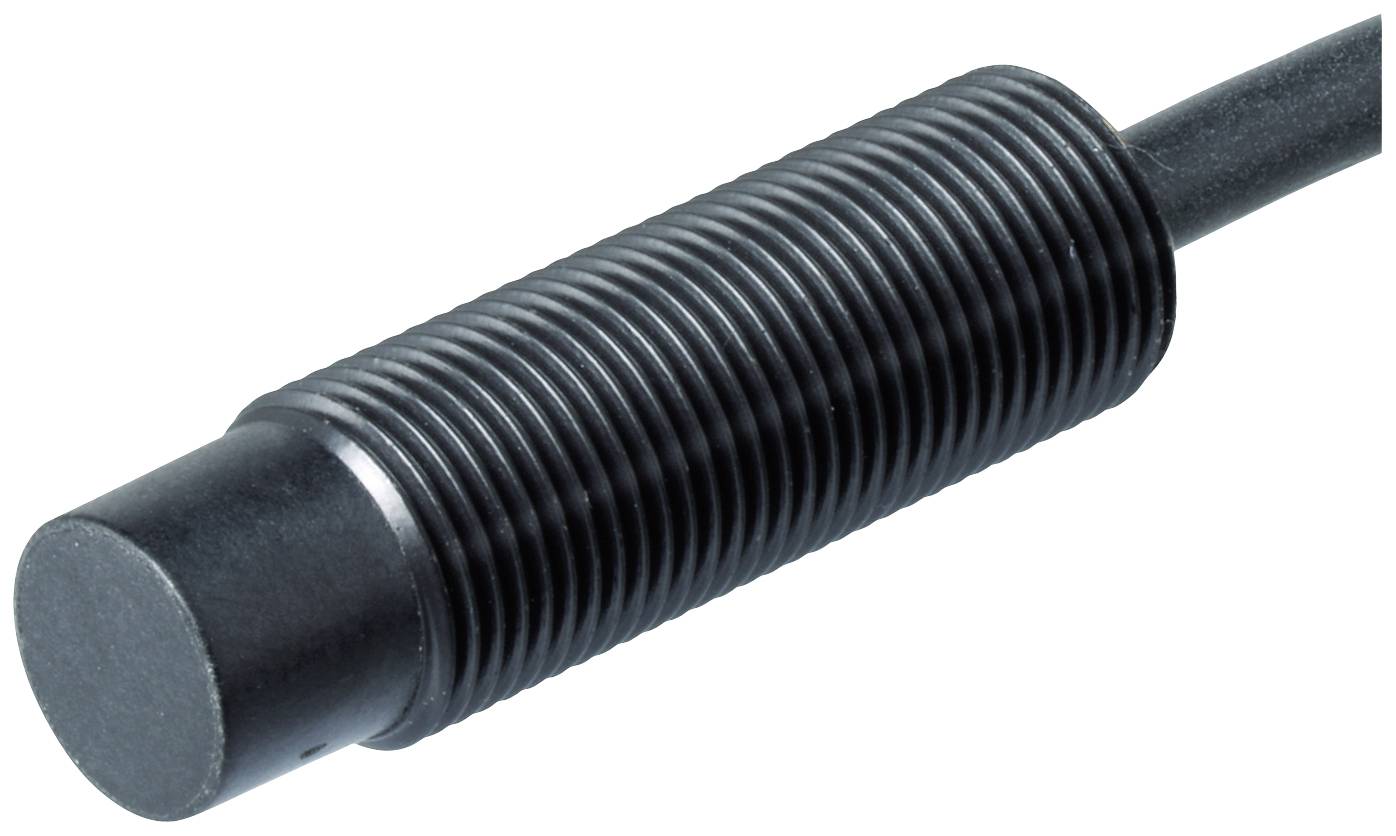

Cilindrični aproximacijski senzor s rebrasto površinom i kabelom, za beskontaktno otkrivanje objekata.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V/DC

Vrsta kontakta

antivalentan

Preklopna razdalja (maks.)

10 mm

Izlazi

PNP

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,25.11.

Broj

kom. - zaliha Njemačka

Ukupno (179,99 € / komad)

179,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NRN10-12GM40-A2-C

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrsta kontakta: antivalentan

Preklopna razdalja (maks.): 10 mm

Izlazi: PNP

Materijal kućišta: mjed

Izvedba: induktivan

Svojstvo materijala: presvučen teflonom

Montaža: nije u istoj ravnini

Priključak: kabel

Duljina kabela: 2 m

Određene značajke: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP68
IP69 k (u ugrađenom stanju)

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 1000 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628275 Pepperl+Fuchs senzor induktivan NRN10-12GM40-A2-C 292519 nije u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2628275 Pepperl+Fuchs senzor induktivan NRN10-12GM40-A2-C 292519 nije u istoj ravnini PNP

Opis

Uklopni razmak: 10 mm, instalacija: nije u ravnini, sklopna funkcija: antivalentna, vrsta izlaza: PNP, radni napon: 10 ... 30 V DC, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: komplementarna
Vrsta izlaza: PNP
Udaljenost senzora: 10 mm
Ugradnja: nije u ravnini
Izlazni polaritet: pozitivno prebacivanje
Osigurana udaljenost prebacivanja: 0 ... 8,1 mm
redukcijski faktor r Al : 1
redukcijski faktor r Cu : 1
redukcijski faktor r V2A (1,4301) : 1
redukcijski faktor r St37 : 1
Vrsta izlaza: 4-žilni
karakteristike
Radni napon: 10 ... Napajanje 30 V / DC.
Frekvencija prebacivanja: 0 ... 1000 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 2V
Nazivni izolacijski napon: 60 V
Radna struja: 0 ... 200 mA
Preostala struja: 0 ... 0,5 mA tipično 0,1 µA na 25 °C
Struja praznog hoda: ≤14mA
Odgoda spremnosti: maksimalno 15 ms
Istosmjerno magnetsko polje: 200 mT
Izmjenično magnetsko polje: 200 mT
Prikaz statusa preklapanja: LED dioda sa svih strana, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 1393 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
Razred zaštite: II
Nazivni izolacijski napon: 60 V
Nazivni otporni impulsni napon: 800 V
UL odobrenje: cULus na popisu, opća namjena | Izvor napajanja klase 2
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: PUR kabel, 2 m
Presjek žice: 0,34 mm 2
Materijal kućišta: mesing, presvučen PTFE-om
Lice: PPS
Stupanj zaštite: IP68 / IP69K
Masa: 62g
Opće informacije
Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima

Opis

Uklopni razmak: 10 mm, instalacija: nije u ravnini, sklopna funkcija: antivalentna, vrsta izlaza: PNP, radni napon: 10 ... 30 V DC, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.
