Name: Pepperl+Fuchs senzor induktivan NBN8-12GM50-E1-M1 293454-0039 M12 nije u istoj ravnini NPN
Brand: Pepperl+Fuchs
SKU: 2627918
Availability: BackOrder

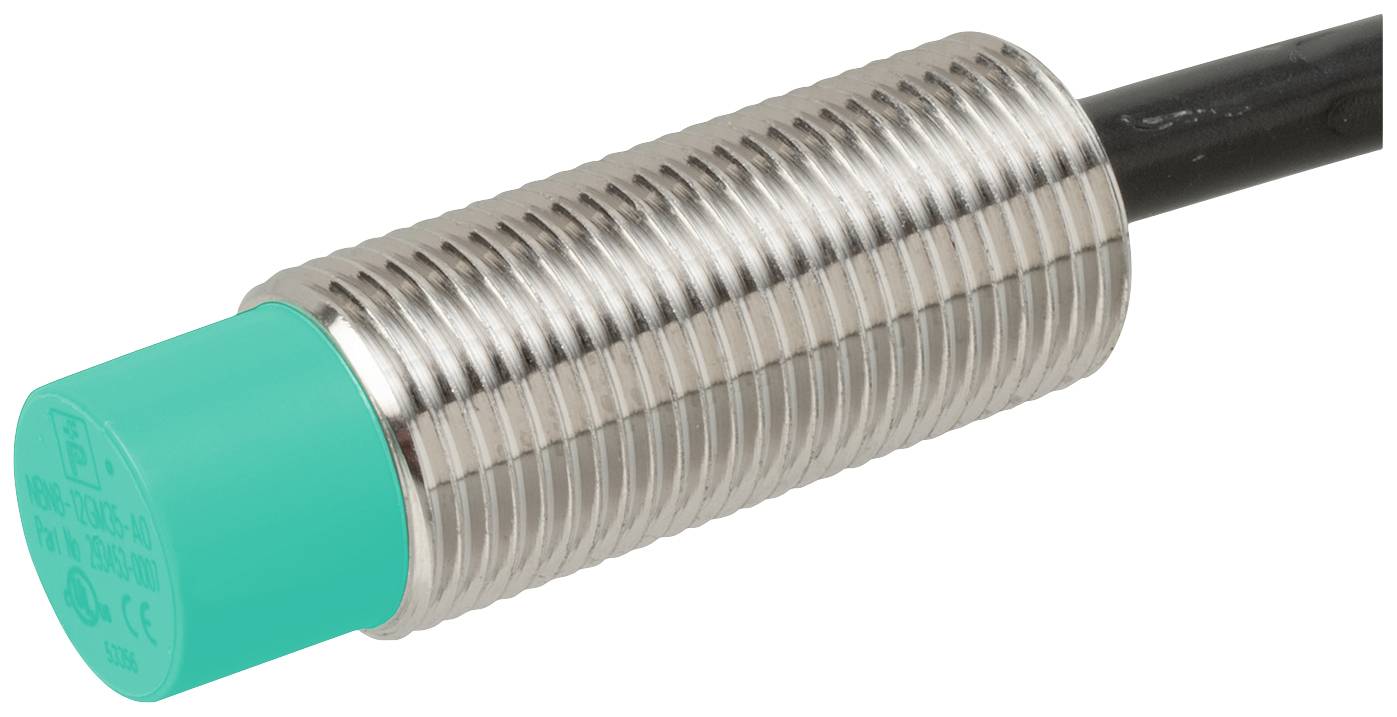

Cilindrični senzor približavanja s metalnim kućištem i zelenom glavom, često korišten za prepoznavanje objekata u automatiziranim sustavima.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V

Vrsta kontakta

1 otvarač

Preklopna razdalja (maks.)

8 mm

Izlazi

NPN

Tehnički list (PDF)

Dostava sri,16.12.

Broj

kom. - zaliha Njemačka

Ukupno (109,99 € / komad)

109,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NBN8-12GM50-E1-M1

min. pogonski napon: 7 V

Pogonski napon maks.: 30 V

Pogonski napon: 7 - 30 V

Vrsta kontakta: 1 otvarač

Preklopna razdalja (maks.): 8 mm

Izlazi: NPN

Materijal kućišta: mjed

Izvedba: induktivan

Svojstvo materijala: poniklovani

Montaža: nije u istoj ravnini

Veličina: M12

Priključak: kabel

Duljina kabela: 2 m

Određene značajke: LED zaslon

Min. temperatura: -40 °C

Maks. temperatura: 85 °C

: IP68
IP69 k (u ugrađenom stanju)

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 1200 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2627918 Pepperl+Fuchs senzor induktivan NBN8-12GM50-E1-M1 293454-0039 M12 nije u istoj ravnini NPN

Upute za rad i sigurnost

Upute za rad i sigurnost 2627918 Pepperl+Fuchs senzor induktivan NBN8-12GM50-E1-M1 293454-0039 M12 nije u istoj ravnini NPN

Opis

Uklopni razmak: 8 mm, instalacija: neujednačena, sklopna funkcija: normalno zatvoren (NC), tip izlaza: NPN, radni napon: 7 ... 30 V, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: otvarač (NC)
Vrsta izlaza: NPN
Udaljenost senzora: 8 mm
Ugradnja: nije u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 6,48 mm
Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 24 mm x 24 mm x 1 mm
redukcijski faktor r Al : 0,5
redukcijski faktor r Cu : 0,45
redukcijski faktor r V2A (1,4301) : 0,7
redukcijski faktor r gđa : 0,5
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 7 ... 30 V
Frekvencija prebacivanja: 0 ... 1200 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 2V
Radna struja: 0 ... 200 mA
Preostala struja: 0 ... 0,5 mA tipično 4 µA na 25 °C
Struja praznog hoda: ≤10mA
Odgoda spremnosti: ≤ 100 ms
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 1484 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN12895: 2015
Odobrenja i certifikati
UL odobrenje: Na popisu cULus, opća namjena, izvor napajanja klase 2
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
E1 odobrenje tipa: 10R-04
Okolišni uvjeti
Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: PUR kabel, 2 m
Presjek žice: 0,34 mm 2
Materijal kućišta: mesing, poniklano
Lice: PBT
Stupanj zaštite: IP68 / IP69K
Masa: 70g
Opće informacije
Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima

Opis

Uklopni razmak: 8 mm, instalacija: neujednačena, sklopna funkcija: normalno zatvoren (NC), tip izlaza: NPN, radni napon: 7 ... 30 V, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: otvarač (NC)
Vrsta izlaza: NPN
Udaljenost senzora: 8 mm
Ugradnja: nije u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 6,48 mm
Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 24 mm x 24 mm x 1 mm
redukcijski faktor r Al : 0,5
redukcijski faktor r Cu : 0,45
redukcijski faktor r V2A (1,4301) : 0,7
redukcijski faktor r gđa : 0,5
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 7 ... 30 V
Frekvencija prebacivanja: 0 ... 1200 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 2V
Radna struja: 0 ... 200 mA
Preostala struja: 0 ... 0,5 mA tipično 4 µA na 25 °C
Struja praznog hoda: ≤10mA
Odgoda spremnosti: ≤ 100 ms
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 1484 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN12895: 2015
Odobrenja i certifikati
UL odobrenje: Na popisu cULus, opća namjena, izvor napajanja klase 2
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
E1 odobrenje tipa: 10R-04
Okolišni uvjeti
Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: PUR kabel, 2 m
Presjek žice: 0,34 mm 2
Materijal kućišta: mesing, poniklano
Lice: PBT
Stupanj zaštite: IP68 / IP69K
Masa: 70g
Opće informacije
Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima
