Pepperl+Fuchs senzor induktivan NBN12-18GM50-E2-M1 293454-0046 M18 nije u istoj ravnini PNP (Ø) 18 mm

EAN:
Šifra proizvođača:
Kataloški br.:

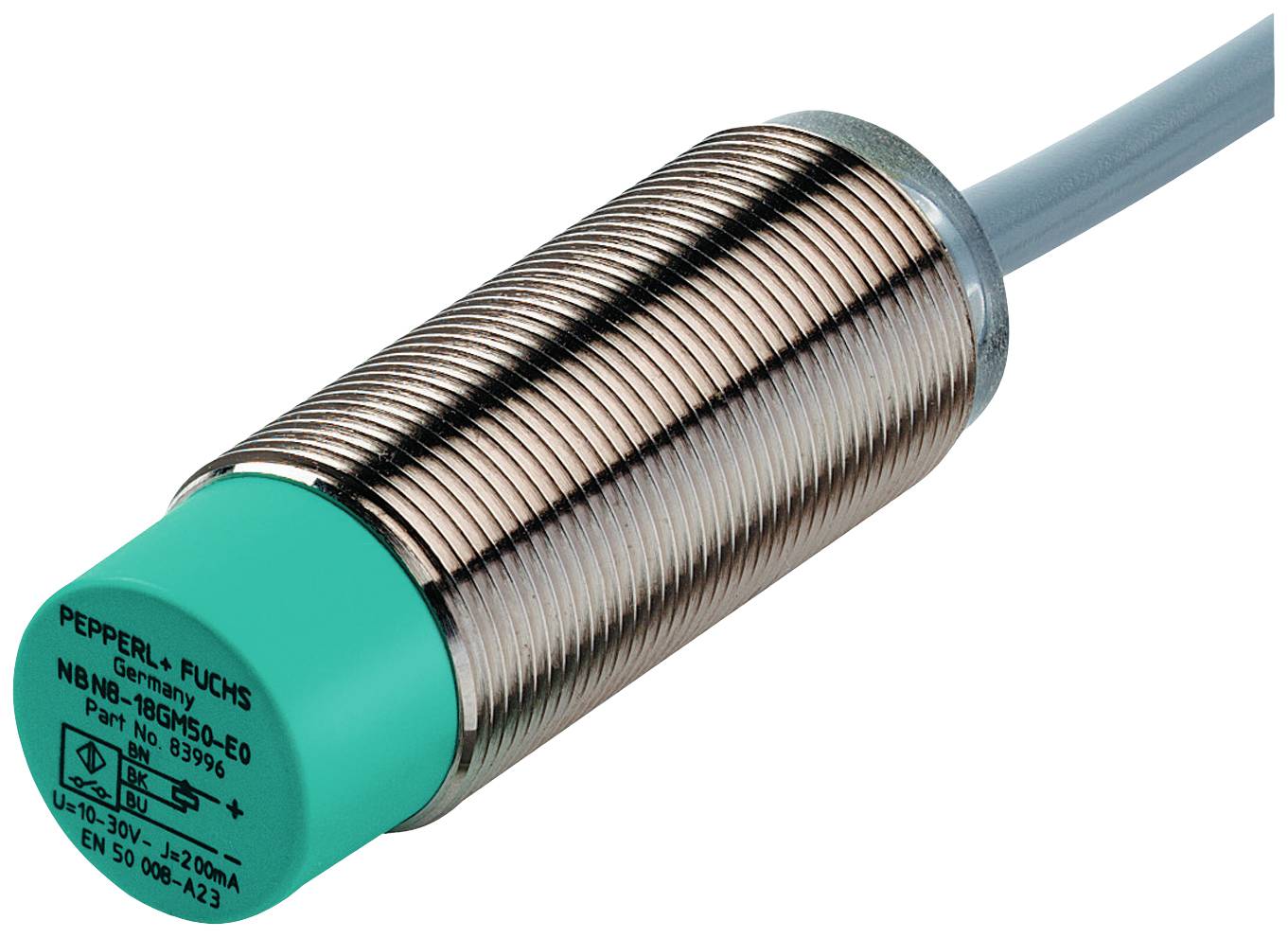

Cilindrični induktivni senzor približavanja izrađen od metala sa zelenom glavom i kabelskim priključkom, pogodan za industrijske primjene.
Slika slična
Vrsta proizvoda
senzor
Pogonski napon maks.
30 V
Vrsta kontakta
1 zatvarač
Preklopna razdalja (maks.)
12 mm
Izlazi
PNP
Tehnički list (PDF)
Dostava sri,16.12.
Broj
Ukupno (134,99 € / komad)
134,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda

senzor

Tip

NBN12-18GM50-E2-M1

min. pogonski napon

7 V

Pogonski napon maks.

30 V

Pogonski napon

7 - 30 V

Vrsta kontakta

1 zatvarač

Preklopna razdalja (maks.)

12 mm

Izlazi

PNP

Materijal kućišta

mjed

Izvedba

induktivan

Svojstvo materijala

poniklovani

Montaža

nije u istoj ravnini

Veličina

M18

Priključak

kabel

Duljina kabela

2 m

Min. temperatura

-40 °C

Maks. temperatura

85 °C

IP68

IP69 k (u ugrađenom stanju)

Promjer

18 mm

dim.

(Ø) 18 mm

Sadržaj

1 St.

Bežična funkcija punjenja

ne

Frekvencija prebacivanja

1200 Hz

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2627924 Pepperl+Fuchs senzor induktivan NBN12-18GM50-E2-M1 293454-0046 M18 nije u istoj ravnini PNP (Ø) 18 mm

Upute za rad i sigurnost

Upute za rad i sigurnost 2627924 Pepperl+Fuchs senzor induktivan NBN12-18GM50-E2-M1 293454-0046 M18 nije u istoj ravnini PNP (Ø) 18 mm

Opis

Preklopni razmak: 12 mm, ugradnja: nije u ravnini, sklopna funkcija: sklopni kontakt (NO), vrsta izlaza: PNP, radni napon: 7 ... 30 V, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

  • Opći podaci
  • Funkcija prebacivanja: uspostavi kontakt (NO)
  • Vrsta izlaza: PNP
  • Udaljenost senzora: 12 mm
  • Ugradnja: nije u ravnini
  • Izlazni polaritet: DC
  • Osigurana udaljenost prebacivanja: 0 ... 9,72 mm
  • Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 36 mm x 36 mm x 1 mm
  • redukcijski faktor r Al : 0,5
  • redukcijski faktor r Cu : 0,45
  • redukcijski faktor r V2A (1,4301) : 0,7
  • redukcijski faktor r gđa : 0,5
  • Vrsta izlaza: 3-žilni
  • karakteristike
  • Radni napon: 7 ... 30 V
  • Frekvencija prebacivanja: 0 ... 1200 Hz
  • Histereza: obično 5%
  • Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
  • Zaštita od kratkog spoja: takt
  • Pad napona: ≤ 2V
  • Radna struja: 0 ... 200 mA
  • Preostala struja: 0 ... 0,5 mA tipično 4 µA na 25 °C
  • Struja praznog hoda: ≤10mA
  • Odgoda spremnosti: ≤ 100 ms
  • Prikaz statusa preklapanja: LED, žuta
  • Funkcionalne sigurnosne karakteristike
  • MTTF tj : 1484 a
  • Vijek trajanja (T M ): 20 a
  • Dijagnostička pokrivenost (DC): 0%
  • Usklađenost sa standardima i smjernicama
  • Usklađenost sa standardima
  • Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN12895: 2015
  • Odobrenja i certifikati
  • UL odobrenje: Na popisu cULus, opća namjena, izvor napajanja klase 2
  • CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
  • E1 odobrenje tipa: 10R-04
  • Okolišni uvjeti
  • Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)
  • Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
  • mehanički podaci
  • Vrsta priključka: PUR kabel, 2 m
  • Presjek žice: 0,34 mm 2
  • Materijal kućišta: mesing, poniklan
  • Lice: PBT
  • Stupanj zaštite: IP68 / IP69K
  • Masa: 90g
  • Opće informacije
  • Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima
