Name: Pepperl+Fuchs senzor induktivan NBB20-U4-E2-V1 203063 M12 u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2628281
Availability: BackOrder

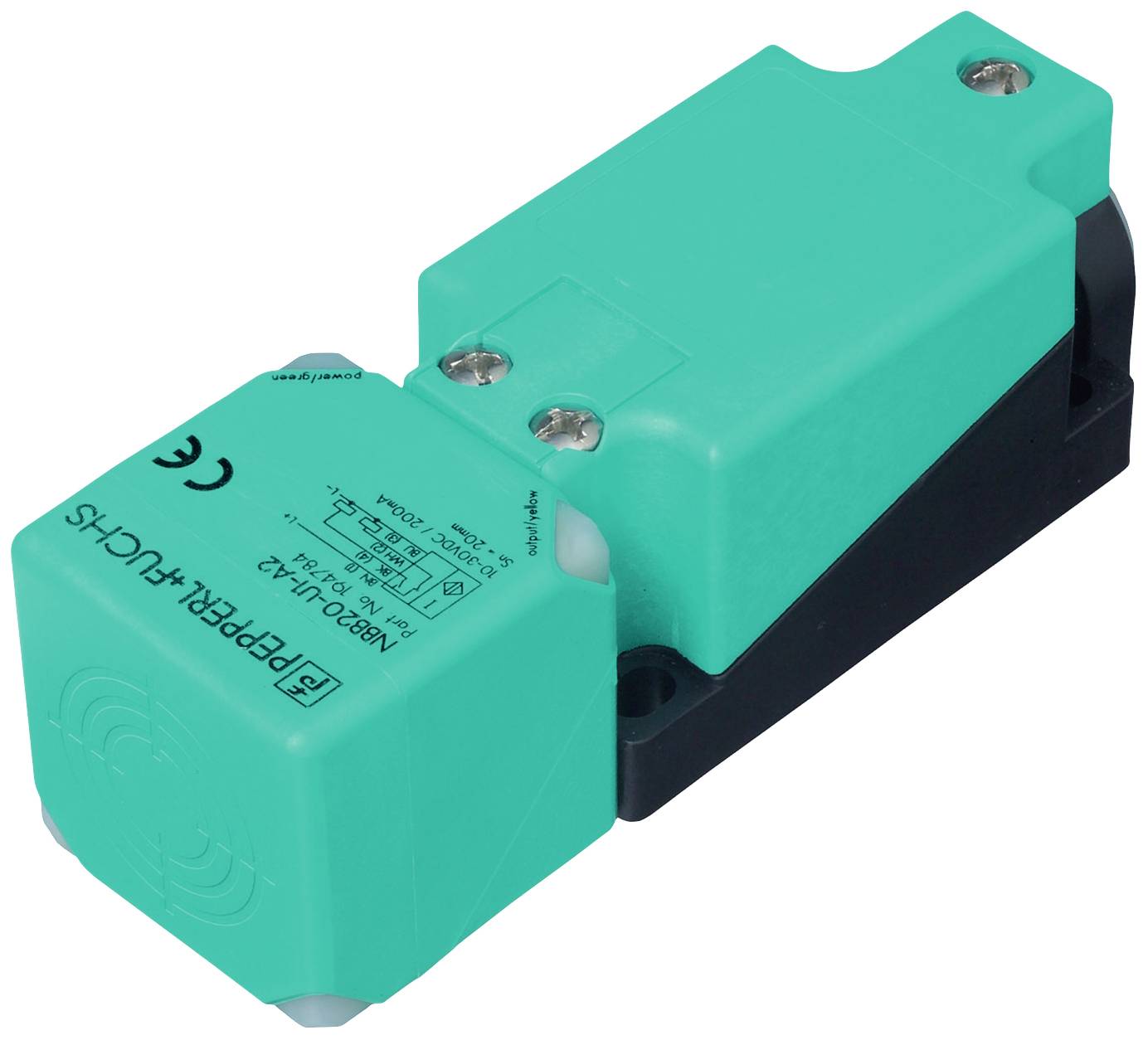

Pravokutni, tirkizni senzor s natpisom 'Pepperl+Fuchs'. Gore se nalaze dvije srebrne vijke za učvršćivanje.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V/DC

Vrsta kontakta

1 zatvarač

Preklopna razdalja (maks.)

20 mm

Izlazi

PNP

Tehnički list (PDF)

Dostava uto,24.11.

Broj

kom. - zaliha Njemačka

Ukupno (169,99 € / komad)

169,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NBB20-U4-E2-V1

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrsta kontakta: 1 zatvarač

Preklopna razdalja (maks.): 20 mm

Izlazi: PNP

Materijal kućišta: poliamid

Izvedba: induktivan

Svojstvo materijala: obložen s prahom

Montaža: u istoj ravnini

Veličina: M12

Priključak: utikač M12, 4-polni

Određene značajke: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 85 °C

: IP68
IP69 k (u ugrađenom stanju)

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 440 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628281 Pepperl+Fuchs senzor induktivan NBB20-U4-E2-V1 203063 M12 u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2628281 Pepperl+Fuchs senzor induktivan NBB20-U4-E2-V1 203063 M12 u istoj ravnini PNP

Opis

Preklopni razmak: 20 mm, instalacija: u ravnini, sklopna funkcija: sklopni kontakt (NO), vrsta izlaza: PNP, radni napon: 10 ... 30 V DC, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Funkcija prebacivanja: uspostavi kontakt (NO)
Vrsta izlaza: PNP
Udaljenost senzora: 20 mm
Ugradnja: u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 16,2 mm
Stvarna udaljenost prebacivanja: 18 ... 22 mm obično 20 mm
redukcijski faktor r Al : 0,33
redukcijski faktor r Cu : 0,31
redukcijski faktor r V2A (1,4301) : 0,74
redukcijski faktor r gđa : 0,41
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 10 ... Napajanje 30 V / DC.
Frekvencija prebacivanja: 0 ... 440 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 2V
Radna struja: 0 ... 200 mA
Struja praznog hoda: ≤20mA
Odgoda spremnosti: 80 ms
Prikaz radnog napona: LED, zelena
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 1289 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
UL odobrenje: cULus popis, opća namjena
CSA odobrenje: cCSAus naveden, opća namjena
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 85 °C (-13 ... 185 °F)
mehanički podaci
Vrsta priključka: konektor uređaja M12 x 1, 4-polni
Materijal kućišta: PA/metal s epoksi premazom u prahu
Lice: PA
Mala slova: metal
Stupanj zaštite: IP68 / IP69K
Masa: 225g
Napomena: Moment pritezanja: 1,8 Nm (kućište)
