Name: Pepperl+Fuchs lasersko reflektivno svjetlosno tipkalo OBT15-R2F-E2-L 253572 prebacivanje svjetla 1 St.
Brand: Pepperl+Fuchs
SKU: 2629156
Availability: BackOrder

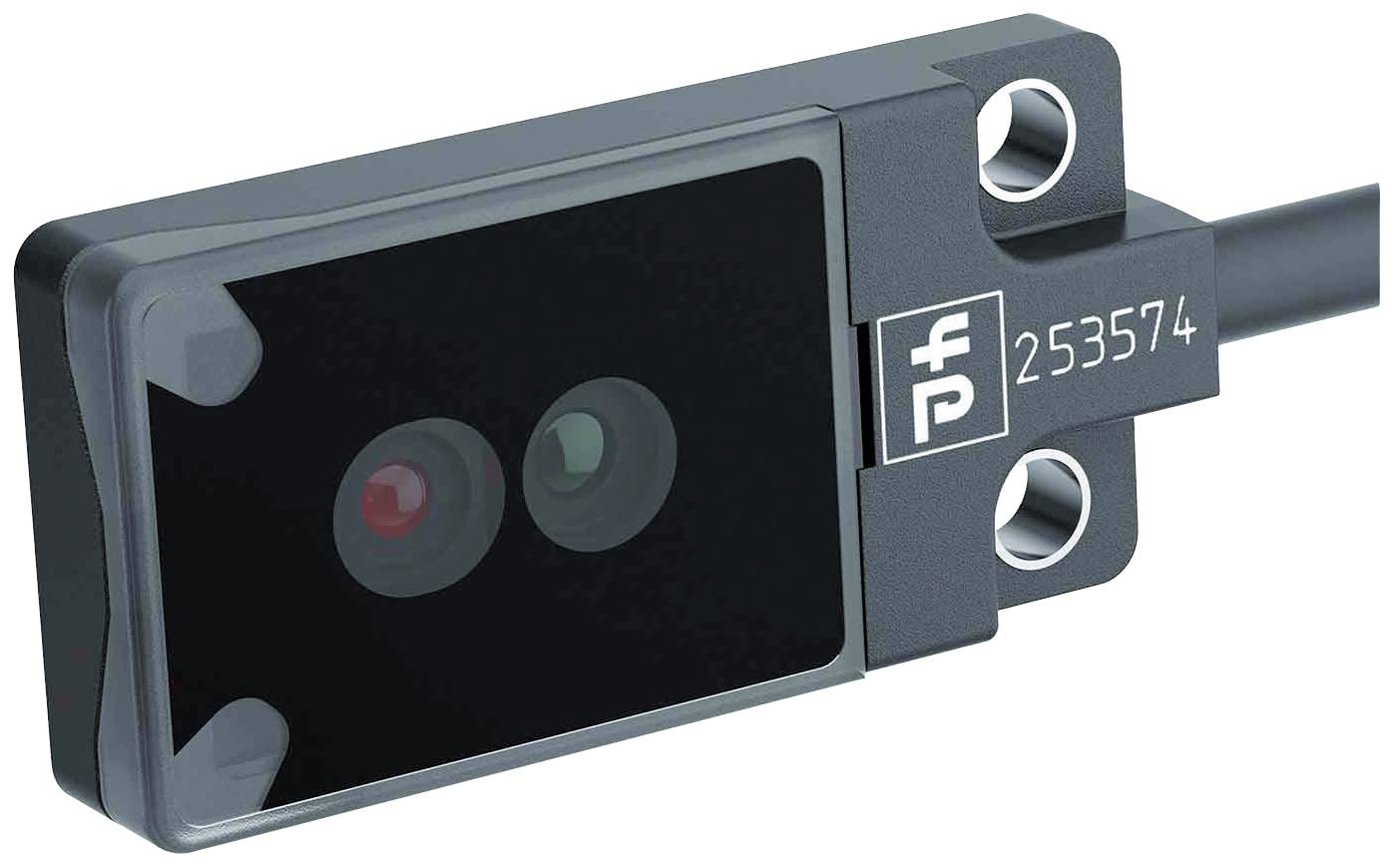

Pravokutni senzor s dvije leće i otisnutim kodom. Koristi se za otkrivanje pokreta ili objekata.

Slika slična

Vrsta proizvoda

lasersko reflektivno svjetlosno tipkalo

Funkcije

prebacivanje svjetla

Pogonski napon maks.

24 V

Priključak

kabel

Tip

OBT15-R2F-E2-L

Tehnički list (PDF)

Dostava uto,24.11.

Broj

kom. - zaliha Njemačka

Ukupno (249,99 € / komad)

249,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: lasersko reflektivno svjetlosno tipkalo

Tip: OBT15-R2F-E2-L

Funkcije: prebacivanje svjetla

min. pogonski napon: 12 V

Pogonski napon maks.: 24 V

Pogonski napon: 12 - 24 V

Vrijeme odziva: 250 µs

Vrsta kontakta: 1 zatvarač

Frekvencija prebacivanja: 2 kHz

Priključak: kabel

Duljina kabela: 2 m

Materijal kućišta: PC

Svojstvo materijala: nehrđajući

Tip odašiljača: laserska dioda

Izlaz svjetla: aksijalni

Razred lasera: 1

Valna duljina: 680 nm

: 15 mm

Određene značajke: LED zaslon

Min. temperatura: -10 °C

Maks. temperatura: 60 °C

Širina: 12 mm

Visina: 25.5 mm

Dubina: 4.1 mm

dim.: (Š x V x D) 12 x 25.5 x 4.1 mm

Sadržaj: 1 St.

Najmanji objekt za prepoznavanje (promjer): 0.05 mm

Bežična funkcija punjenja: ne

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2629156 Pepperl+Fuchs lasersko reflektivno svjetlosno tipkalo OBT15-R2F-E2-L 253572 prebacivanje svjetla 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2629156 Pepperl+Fuchs lasersko reflektivno svjetlosno tipkalo OBT15-R2F-E2-L 253572 prebacivanje svjetla 1 St.

Opis

Raspon osjetljivosti: 2 ... 15 mm, emiter svjetla: LASER LIGHT, tip svjetla: crveno, izmjenično svjetlo, 680 nm, izlaz signala: 1 PNP izlaz, otporan na kratki spoj, zaštićen od promjene polariteta, otvoreni kolektor, tip sklopke: normalno otvoren/svjetlosno prekidački , priključak: fiksni kabel 2 m, radni napon: 12 ... 24 V, temperatura okoline: -10 ... 60 °C (14 ... 140 °F)

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Raspon osjetljivosti: 2 ... 15 mm
Referentni predmet: standardni bijeli, 100 mm x 100 mm
Izvor svjetlosti: LASERSKO SVJETLO
Vrsta svjetla: crveno, izmjenično svjetlo, 680 nm
Karakteristike lasera
Napomena: LASERSKO SVJETLO, NEMOJTE BULJITI U ZRAK
Laserska klasa 1
Valna duljina: 680nm
Divergencija snopa: 5 mrad
Trajanje impulsa: približno 3 µs
Brzina osvježavanja: cca 16,6 kHz
Maksimalna energija impulsa: 8 nJ
Crno/bijela razlika (6%/90%): 15% na 15 mm
Kutno odstupanje: oko 0,5°
Veličina predmeta: tipično od 0,05 mm @ 14 mm
Promjer svjetlosne točke: cca 0,9 mm na udaljenosti od 15 mm
Kut otvaranja: oko 1°
Emisija svjetlosti: frontalna
Ograničenje vanjske svjetlosti: EN 60947-5-2: 25000 lux
Funkcionalne sigurnosne karakteristike
MTTF tj : 800 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
Zaslon rada: LED zelena, statički osvijetljena Uključeno, kratki spoj: LED zelena treperi (približno 4 Hz)
Zaslon funkcija: LED žuto UKLJUČENO: svijetli kada se otkrije objekt
električni podaci
Radni napon: 12 ... 24 V
struja praznog hoda: 10 mA
Razred zaštite: III
Izlaz
Vrsta sklopke: uključite kontakt / uključivanje svjetla
Izlaz signala: 1 PNP izlaz, otporan na kratki spoj, zaštita od obrnutog polariteta, otvoreni kolektor
Preklopni napon: max 30 V DC
Preklopna struja: maksimalno 50 mA, otporno opterećenje
Pad napona: ≤ 1,5 V DC
Preklopna frekvencija: cca 2 kHz
Vrijeme odziva: 250 µs
usklađenost
Standard proizvoda: EN 60947-5-2
Laserska sigurnost: EN 60825-1:2007
Odobrenja i certifikati
UL priznanje: E87056, cULus priznat, izvor napajanja klase 2
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Odobrenje FDA: IEC 60825-1:2007 U skladu s 21 CFR 1040.10 i 1040.11 osim za odstupanja u skladu s Laser Notice No. 50, od 24.06.2007
Okolišni uvjeti
Temperatura okoline: -10 ... 60 °C (14 ... 140 °F)
Temperatura skladištenja: -20 ... 70 °C (-4 ... 158 °F)
mehanički podaci
Širina kućišta: 12 mm
Visina kućišta: 25,5 mm
Dubina kućišta: 4,1 mm
Zaštita: IP67
Priključak: fiksni kabel 2 m
Materijal
Kućište: PC (polikarbonat) i nehrđajući čelik
Emisija svjetlosti: PMMA
Kabel: PUR
Masa: cca 20 g
Moment pritezanja za pričvrsne vijke: 0,25 Nm
Dužina kabela: 2 m
