PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O modul

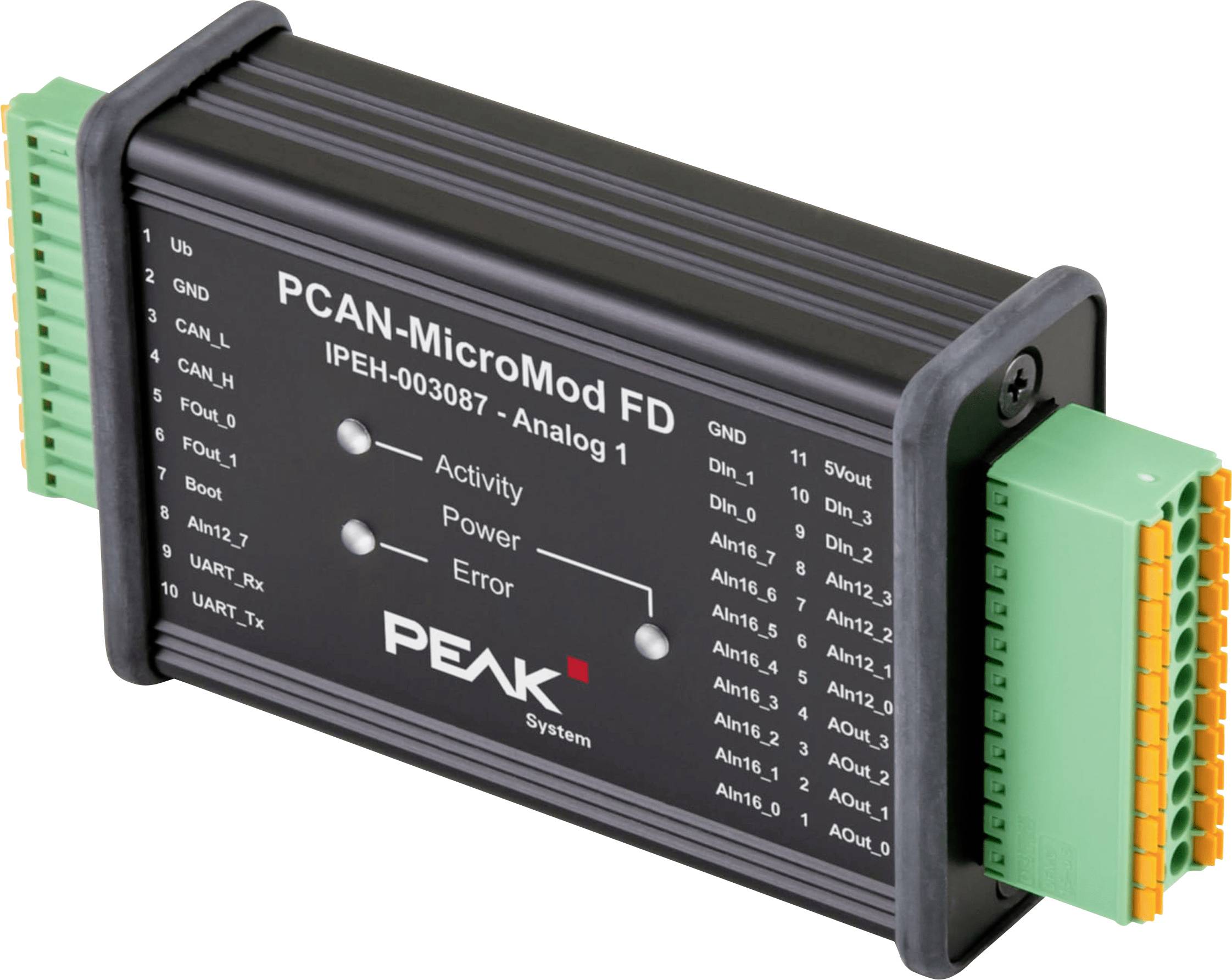

Crni uređaj označen 'PCAN-MicroMod FD' s konektorima na obje strane, korišten za integraciju CAN saobraćaja i funkcionalnost signalizacije.
Vrsta proizvoda
I/O modul
Tip
PCAN-MicroMod FD Analog
Proizvođač-br. dijela
IPEH-003087
Tehnički list (PDF)
Šifra proizvođača:
Kataloški br.:
Dostava pet,30.10.
1 kom. - zaliha Njemačka
Broj
Ukupno (605,00 € / komad)
605,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Dostupno još samo 1 kom. - zaliha Njemačka
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

PEAK-System Technik PCAN-MicroMod FD Analog I/O modul

  • Konfigurabilni I/O modul s fokusom na analogne ulaze i izlaze za CAN i CAN FD mreže
  • Kompaktna tiskana pločica s priključenim PCAN-MicroMod FD u aluminijskom kućištu i opružnim terminalima za CAN, I/O i napajanje
  • Jednostavna konfiguracija s uključenim Windows softverom PCAN-MicroMod FD Configuration

Tehnički podaci

  • CAN/CAN FD brzine prijenosa podataka: 20 kbit/s do 10 Mbit/s (ISO 11898-2)
  • 2 frekvencijska izlaza s podesivim frekvencijskim rasponom od 0 do 20 kHz
  • Analogni ulazi: 8x 16-bitna rezolucija, 4x 12-bitna rezolucija, 1x nadzor napona (0 do 30 V, 12-bitni)
  • Analogni izlazi: 4x 12-bitna rezolucija, podesivi napon od 0 do 5 V ili 0 do 10 V
  • 4 digitalna ulaza, svaki kanal se može konfigurirati s pull-up ili pull-down funkcijom.
Vrsta proizvoda

I/O modul

Tip

PCAN-MicroMod FD Analog

Proizvođač-br. dijela

IPEH-003087

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O modul

Upute za rad i sigurnost

Upute za rad i sigurnost 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O modul

Opis

PCAN-MicroMod FD Analog je gotova osnovna ploča s utičnim PCAN-MicroMod FD modulom koji osigurava periferne uređaje za specifične zahtjeve. Opružni konektori se koriste za spajanje CAN-a, I/O-a i napajanja. PCAN-MicroMod FD Analogna osnovna ploča fokusira se na analogne ulaze i izlaze, koji su opremljeni odgovarajućim zaštitnim sklopovima.


PCAN-MicroMod FD se konfigurira pomoću priloženog Windows softvera. Uz jednostavno mapiranje ulazno/izlaznih podataka na CAN ID-ove, dostupni su i funkcijski blokovi za obradu podataka. Konfiguracija kreirana na računalu prenosi se putem CAN sabirnice na PCAN-MicroMod FD, koji zatim radi kao neovisni CAN čvor. Više modula može se neovisno konfigurirati na CAN sabirnici.

Ovaj tekst je strojno preveden.

Isporuka uključuje

  • PCAN-MicroMod FD konfiguracijski softver za Windows
  • Razvojni paket za Windows s GCC ARM Embedded, Flash programom i primjerima programiranja
