PCE Instruments ultrazvučni senzor PCE-TDS 200 SML Pogonski napon (područje): 5 V Mjerno podučje: 0 - 32 m/s 1 St.

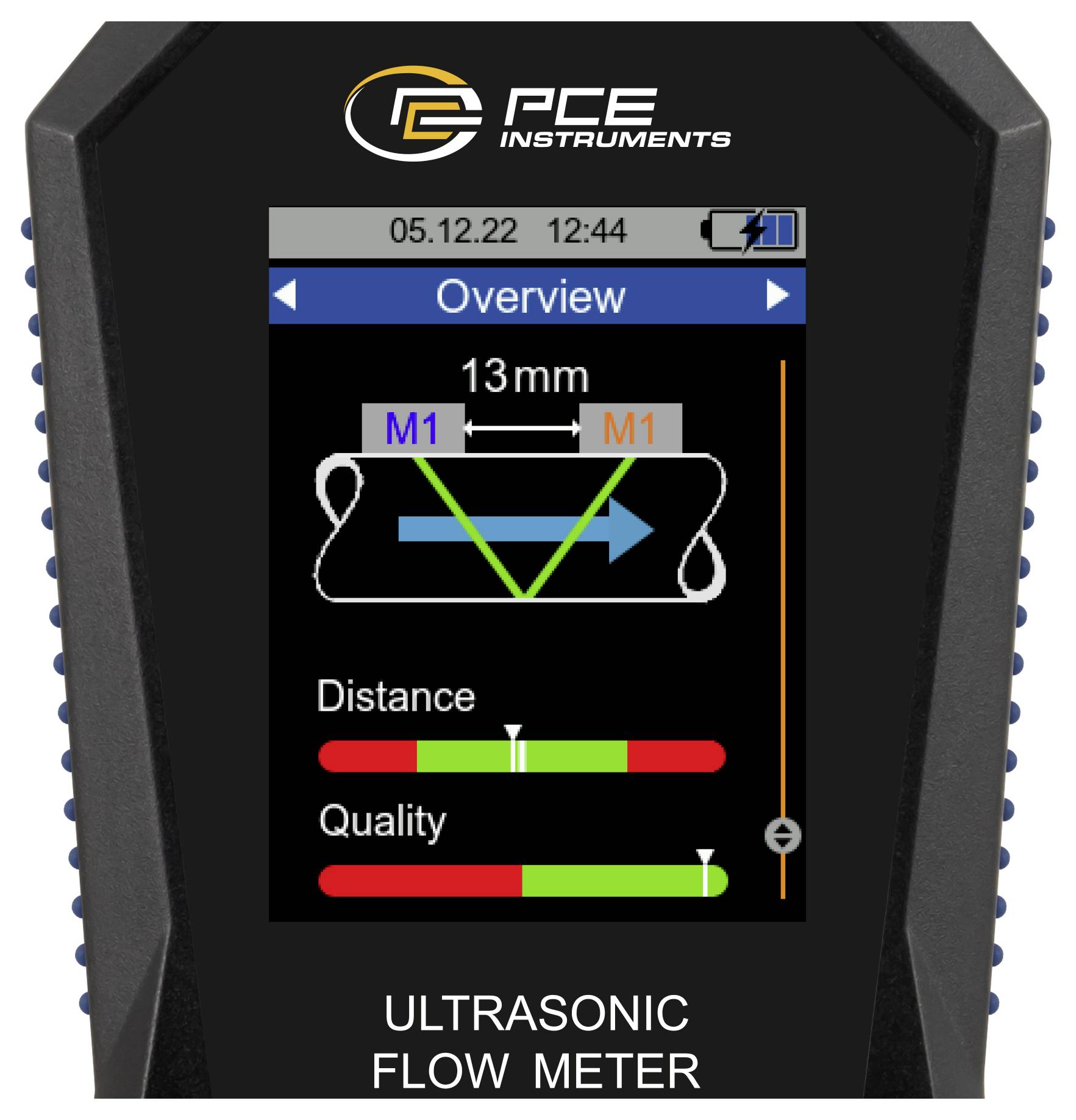

Ultrazvučni mjerač protoka ima raspon mjerenja od ±32 m/s. S točnošću od ±1,5% f.s. Mw za promjer cijevi DN ≥50, ±3,5% od. Mw s promjerom cijevi DN< 50 i ponovljivost od ±0,5% v. Mw Ultrazvučni mjerač protoka je posebno precizan mjerni uređaj. Za ugradnju senzora na ultrazvučni mjerač protoka dostupna je pomoć za instalaciju. Pomoć za instalaciju grafički prikazuje kvalitetu signala ultrazvučnog mjerača protoka. Osim toga, grafički se prikazuje jesu li senzori ultrazvučnog mjerača protoka postavljeni na odgovarajućoj udaljenosti jedan od drugog. Za izvođenje mjerenja protoka ultrazvučnim mjeračem protoka, brzina protoka, volumenski protok i volumen prikazuju se nakon unosa specifikacija cijevi i medija. Kada prikazuje izmjerene vrijednosti, ultrazvučni mjerač protoka ima na raspolaganju širok izbor jedinica. Na primjer: m³, l, gal, igl, mgl, cf, bal, ib i ob.

Tijekom mjerenja moguće je zabilježiti izmjerene vrijednosti pomoću funkcije zapisivača podataka na ultrazvučnom mjeraču protoka. Uvjeti pokretanja i zaustavljanja te interval pohranjivanja od 1 sekunde do 12 sati mogu se postaviti za ultrazvučni mjerač protoka. U ultrazvučnom mjeraču protoka mjesto pohrane sadrži sve izmjerene varijable jednom. Izmjerene vrijednosti pohranjuju se na 32 GB ugrađene memorije ultrazvučnog mjerača protoka. Na ultrazvučnom mjeraču protoka može se pohraniti 10 milijuna mjernih točaka.

S opcijskim softverom, snimljene izmjerene vrijednosti mogu se očitati s ultrazvučnog mjerača protoka. Za analizu, izmjerene vrijednosti iz ultrazvučnog mjerača protoka mogu se prikazati u tabelarnom i grafičkom obliku. Za daljnju obradu izmjerenih vrijednosti iz ultrazvučnog mjerača protoka, one se mogu izvesti u .csv formatu datoteke. Alternativno, PDF izvješće može se izraditi pomoću softvera. Za pojednostavljeni rad, ultrazvučni mjerač protoka može se podesiti putem softvera. Softverom je moguć i pregled uživo izmjerenih vrijednosti s ultrazvučnog mjerača protoka.

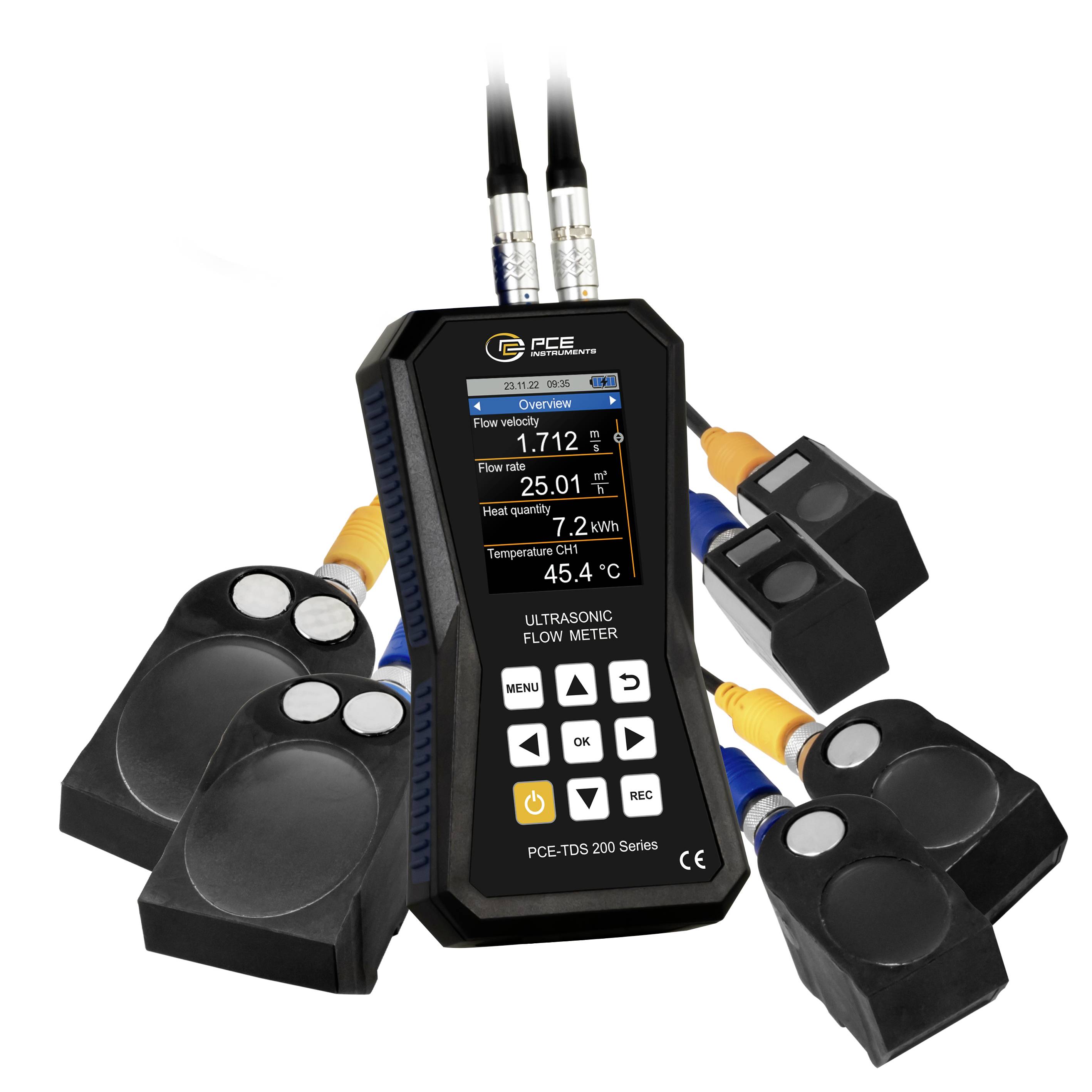

Za određivanje količine topline ultrazvučnim mjeračem protoka potrebna su dva dodatna termopara. Oni su dostupni s PCE-TDS 200+. Dva termopara iz ultrazvučnog mjerača protoka spojena su na protok i povrat cijevnih sustava. Na temelju temperaturne razlike i izmjerenog protoka, ultrazvučni mjerač protoka može odrediti količinu topline. Ako je potrebno, ultrazvučni mjerač protoka može izračunati i prikazati troškove po jedinici topline istovremeno tijekom mjerenja. Ultrazvučni mjerač protoka se stoga koristi, na primjer, kod provjere sustava grijanja.

LC zaslon u boji ultrazvučnog mjerača protoka veličine je 2,8" i stoga je lako čitljiv. Po izboru, ultrazvučni mjerač protoka može biti opremljen ISO ili DAkkS kalibracijskim certifikatom.

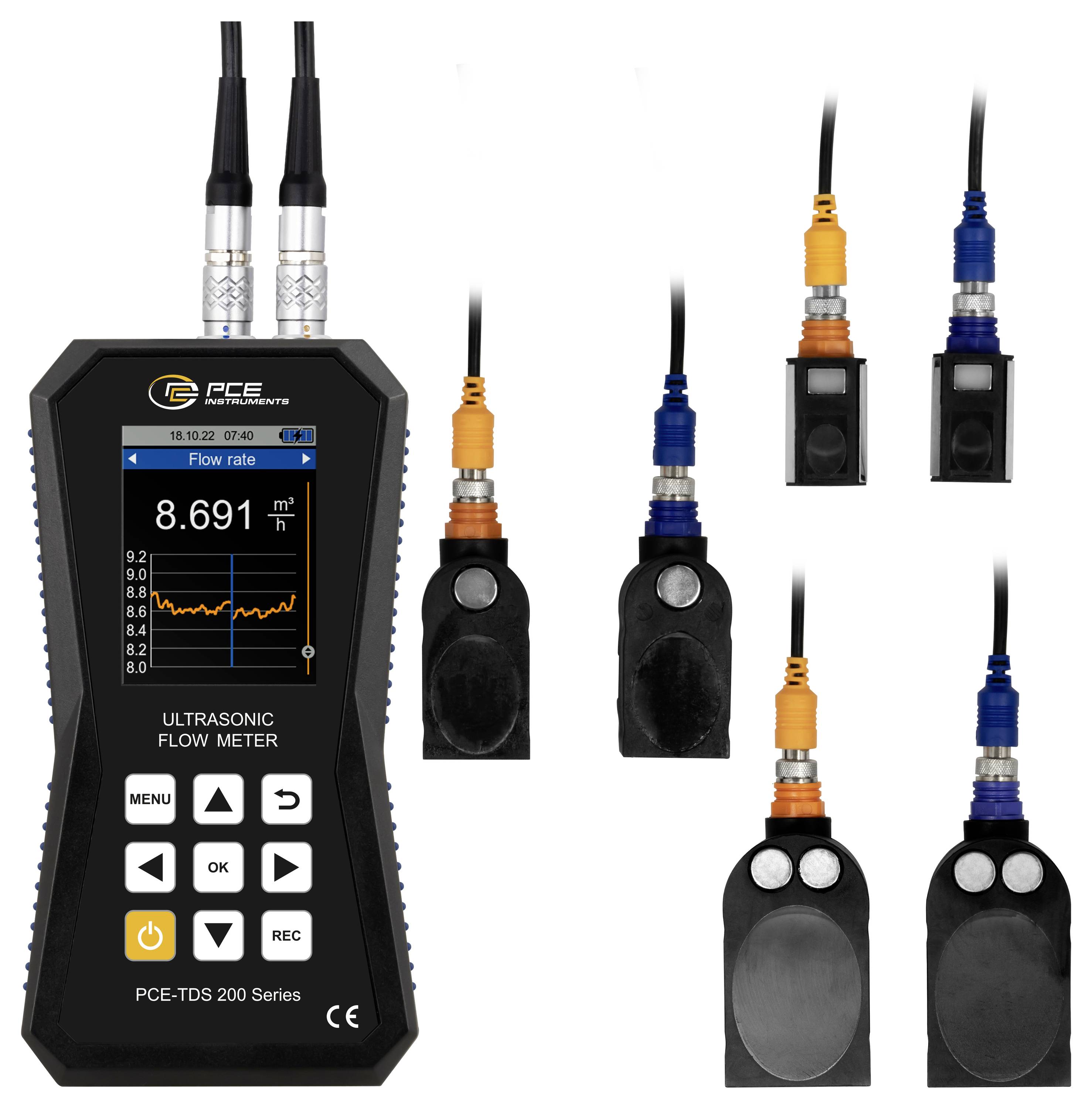

PCE-TDS 200 S SENZOR
Mali senzorski par za promjere cijevi DN 15 … 100 / 20 … 108 mm. Prikladno za posebno male cijevi. Senzori imaju posebno male dimenzije od 45 x 30 x 30 mm i otpornost na temperaturu od -30 ... 160 °C. Zahvaljujući magnetima na dnu, senzori se mogu montirati na željezne metale. Osim toga, senzori za ultrazvučni mjerač protoka mogu se spojiti na cijev pomoću odvojivih kabelskih vezica.

PCE-TDS 200M SENZOR
Srednji par senzora za promjere cijevi DN 50 … 700 / 57 … 720 mm. Prikladno za mjerenje protoka na cijevima srednje veličine. S ugrađenim magnetima na senzorima ultrazvučnog mjerača protoka, oni se mogu pričvrstiti na cijevi koje sadrže željezo. Alternativno, senzori se mogu montirati na cijev pomoću odvojivih kabelskih vezica. Otpornost na temperaturu je između -30 … 160 °C.

PCE-TDS 200L SENZOR
Veliki senzorski par za promjere cijevi DN 300... 6000. Ovaj par senzora je stoga prikladan za posebno velike cijevi. Senzori se mogu pričvrstiti na ultrazvučni mjerač protoka pomoću odvojivih kabelskih vezica. Zahvaljujući ugrađenim magnetima, senzori se mogu pričvrstiti na cijevi koje sadrže željezni metal. Senzori su dimenzija 91 x 52 x 44 mm.
