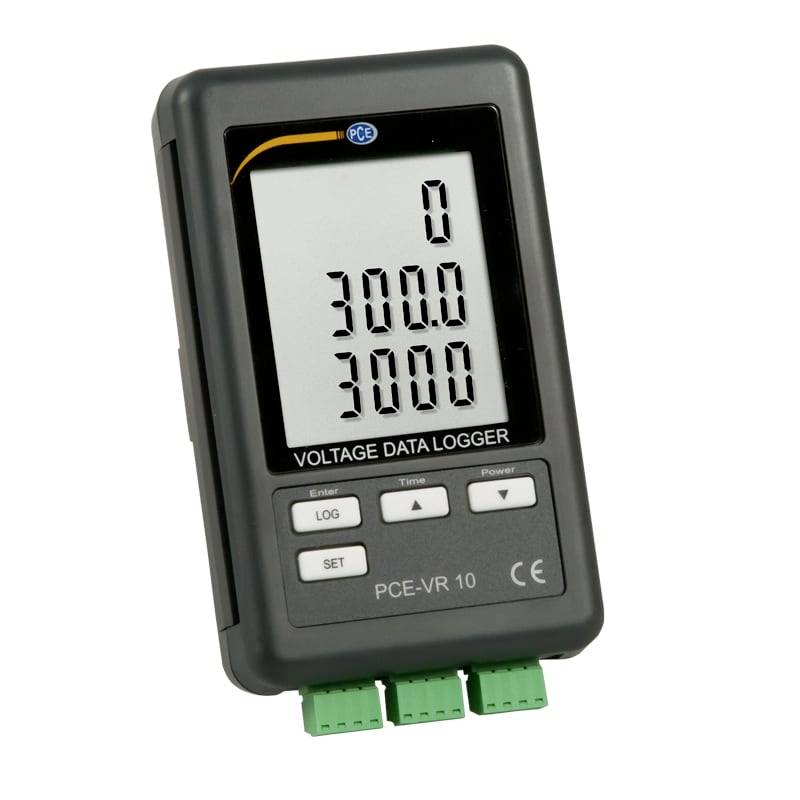

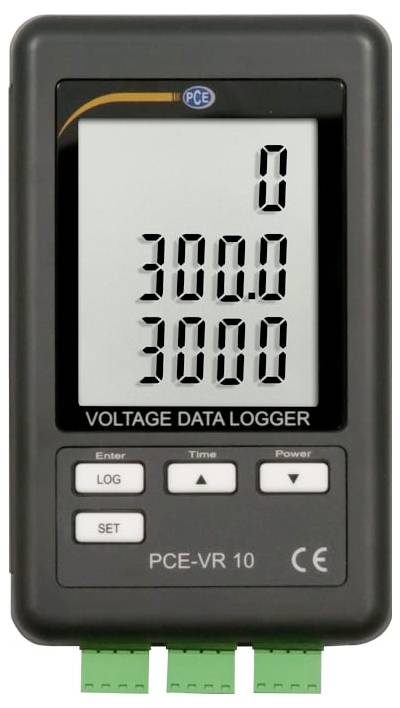

PCE Instruments PCE-VR 10 PCE-VR 10 uređaj za pohranu podataka napona

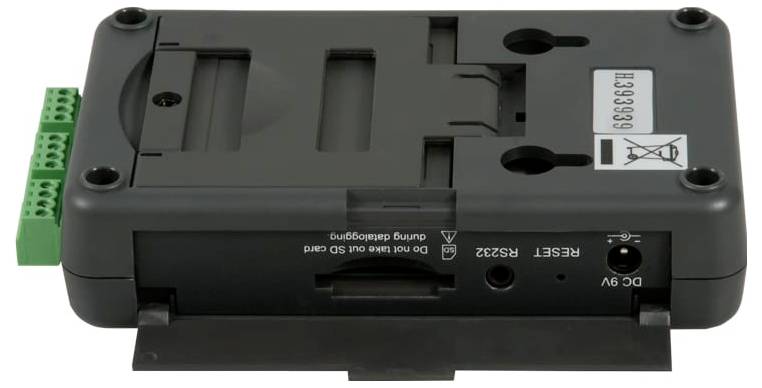

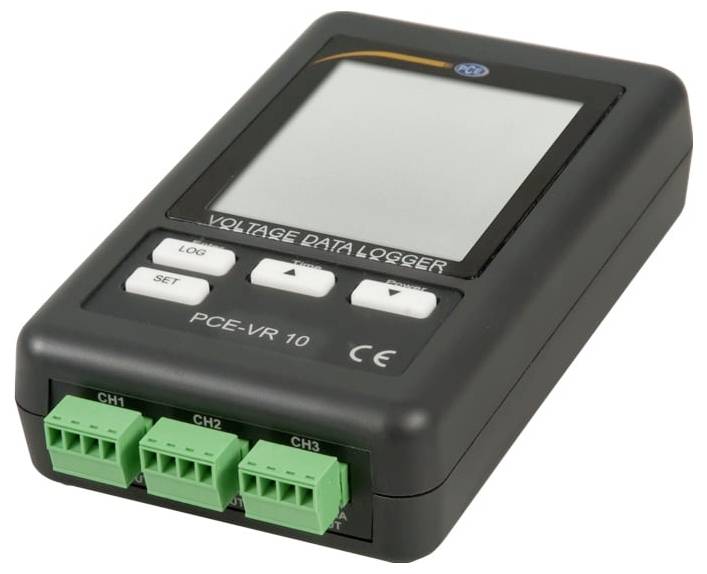

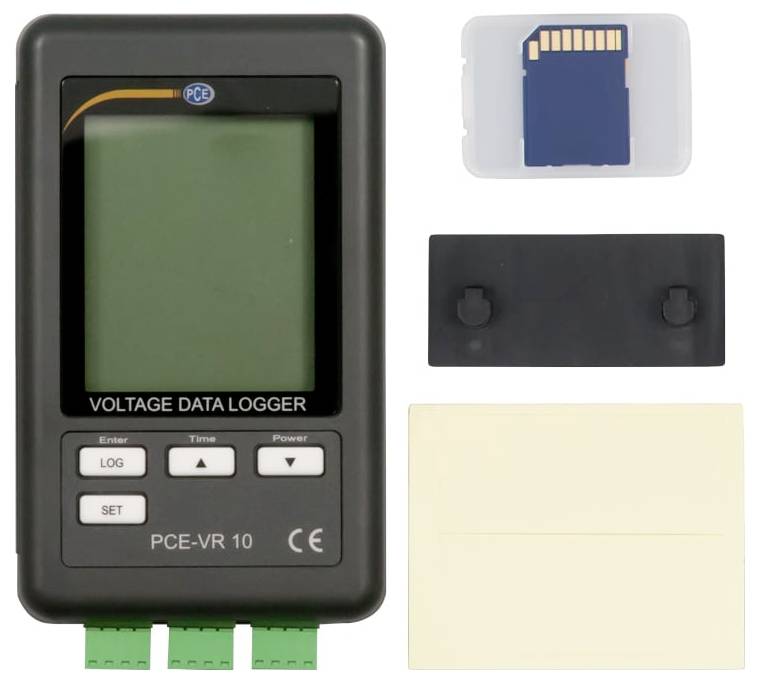

Snimač podataka o naponu Snimač podataka o naponu za 0 ... 3000 mV / 3 ulazna kanala / podesiva brzina pohrane / osvijetljeni LCD / pohrana SD kartice / pohrana kao XLS Snimač podataka o naponu iz PCE Instruments koristi se za snimanje 0 ... Snimite signale od 3000 mV. Snimač podataka o naponu sprema izmjerene napone na SD karticu u Excel formatu. Kako bi se naponski zapisivač podataka koristio i viši naponi u rasponu između 0 ... Za izvlačenje 10 V može se koristiti djelitelj napona. Izmjereni naponi se prenose na data logger preko priključnih terminala, koji odgovarajuće vrijednosti prikazuje izravno na zaslonu i istovremeno ih pohranjuje u memoriju s pripadajućim vremenskim žigom. Skaliranje mjernog signala nije potrebno jer se mjerne vrijednosti spremaju izravno kao mV mjerne vrijednosti. Skaliranje se tada lako može izvesti ručno u Excelu. Snimač podataka o naponu tako određuje čiste neobrađene podatke iz senzora, što znači da se svaka daljnja obrada i evaluacija podataka može provesti vrlo fleksibilno pomoću programa za proračunske tablice kao što je Excel. Osim pohranjivanja izmjerenih vrijednosti, snimač podataka o naponu prikazuje vrijednosti odgovarajućih naponskih kanala na velikom LC zaslonu s pozadinskim osvjetljenjem. Maksimalna rezolucija ovdje je 0,1 mV s točnošću od 0,5% + 2 mV. Snimač podataka o naponu radi sa 6 AA 1,5 V baterija ili jedinicom za napajanje. Za vizualizaciju izmjerenih vrijednosti uživo, data logger iz PCE Instruments može se spojiti na računalo putem serijskog sučelja. Intervali pohrane mogu se postaviti u nekoliko koraka između 1 sekunde i 600 sekundi. Zahvaljujući robusnom kućištu, bilježnik podataka o naponu može se postaviti na stol ili montirati na zid. To omogućuje obavljanje mobilnih mjerenja na raznim lokacijama i stacionarnih mjerenja ako se, na primjer, trajna snimanja trebaju napraviti samo na jednom sustavu. Područja primjene data loggera za napon Ako se izmjerene vrijednosti i podaci moraju bilježiti, uspoređivati i kasnije dokumentirati tijekom duljeg vremenskog razdoblja, u većini slučajeva prikladni su registratori podataka koji su uglavnom posebno dizajnirani za odgovarajuće veličine. Često se radi o parametrima kao što su temperatura, vlažnost, tlak, energija, svjetlost, zagađivači ili struja i napon. Data loggeri sastoje se od medija za pohranu kao što je SD kartica, sučelja (USB, Bluetooth, WLAN...) i najmanje jednog kanala za odgovarajuću izmjerenu varijablu. Često postoji i mogućnost snimanja različitih izmjerenih varijabli u isto vrijeme putem više kanala. Snimač podataka o naponu tvrtke PCE Instruments posebno je dizajniran za područje mjerenja električnog napona i stoga je prikladan za paralelno snimanje napona na najviše tri naponska kanala. S naponskim zapisivačem podataka, na primjer, bilježe se podaci senzora koji se mogu očitati preko naponskog izlaza. Mjerni raspon do 3000 mV može se proširiti do 10 V za senzore s višim naponima pomoću djelitelja napona (vidi opcijski pribor). Ako se, na primjer, fizičke varijable kao što su temperatura, tlak i razina trebaju istovremeno bilježiti i uspoređivati u sustavu, odgovarajući senzori mogu se spojiti na zapisivač podataka kako bi se prikazale i dokumentirale promjene i međusobne ovisnosti tri varijable nakon mjerenja. Snimač podataka o naponu također se može koristiti za kalibraciju identičnih senzora na mjernoj točki. Na taj način moguće je isključiti pogreške senzora neposredno prije trajne instalacije i mjerenja. Tlakovi zraka prije i poslije filtera također se mogu provjeriti odgovarajućim senzorima za provjeru funkcije filtera. Data loggeri za napon su stoga prikladni za širok raspon primjena u industriji, održavanju i popravku ili istraživanju i razvoju.
