Name: PCE Instruments mjerač protoka PCE-UFM 10 Pogonski napon (područje): 9 - 36 V/DC Mjerno podučje: 0.1 - 5 m/s 1 St.
Brand: PCE Instruments
SKU: 3192946
Availability: BackOrder

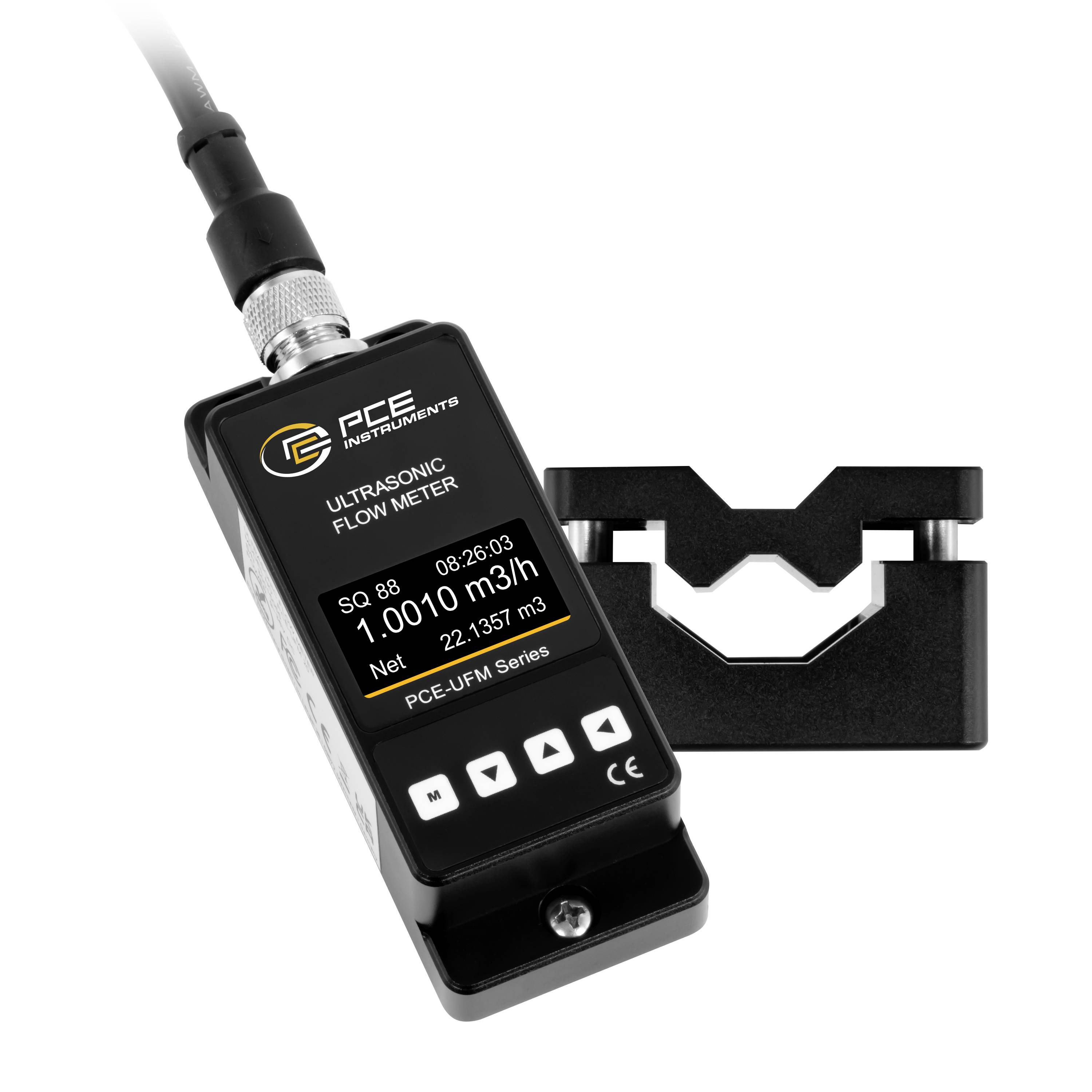

Prijenosni ultrazvučni mjerač protoka s prikazom koji pokazuje 1.0010 m3/h, pričvršćen na senzor sa stezaljkom za cijev.

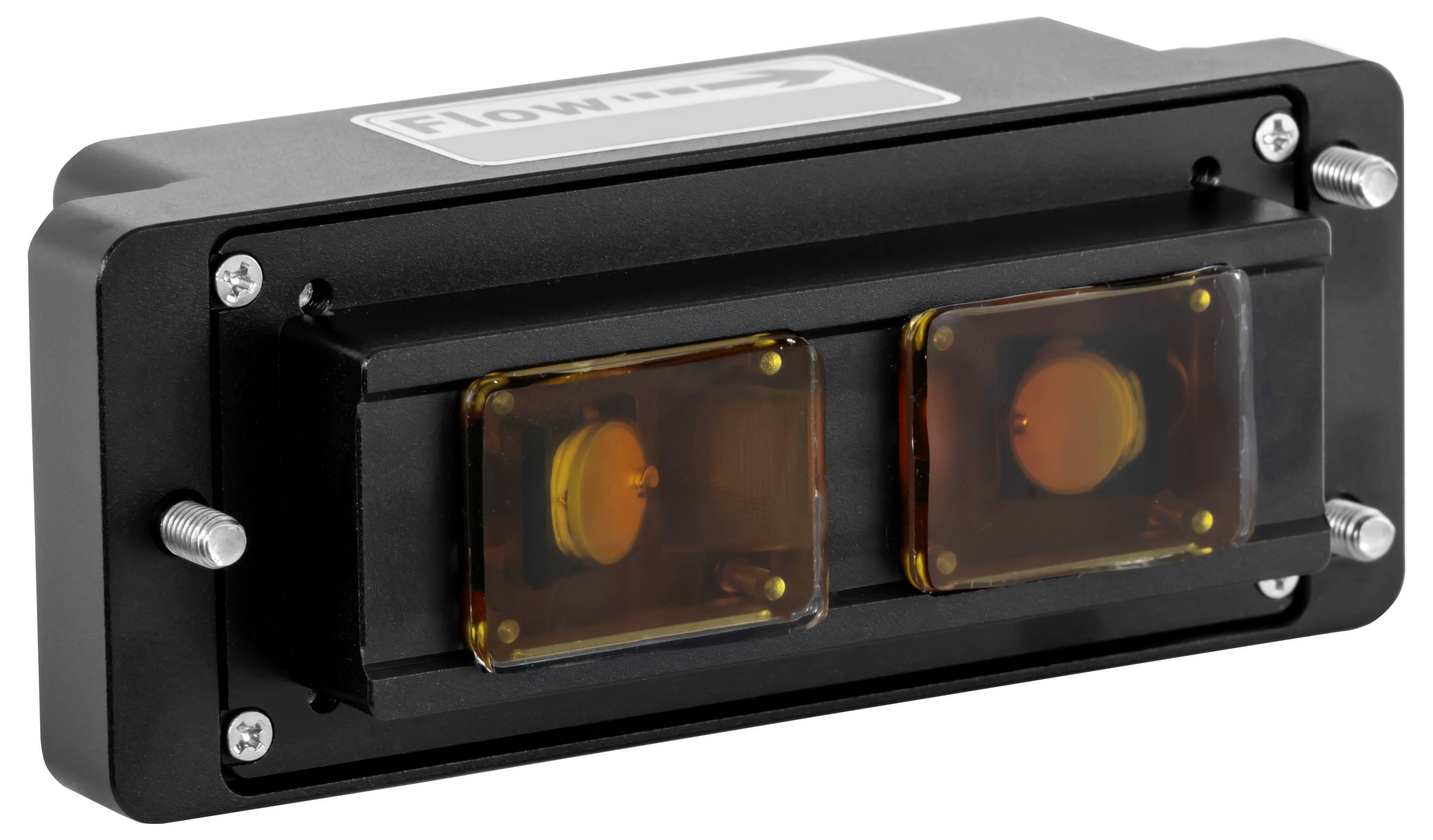

Crni senzor za industrijsku upotrebu s dvostrukim lećama ili modul osvjetljenja s dva ambrozijasta prozora u pravokutnom metalnom kućištu sa montažnim vijcima.

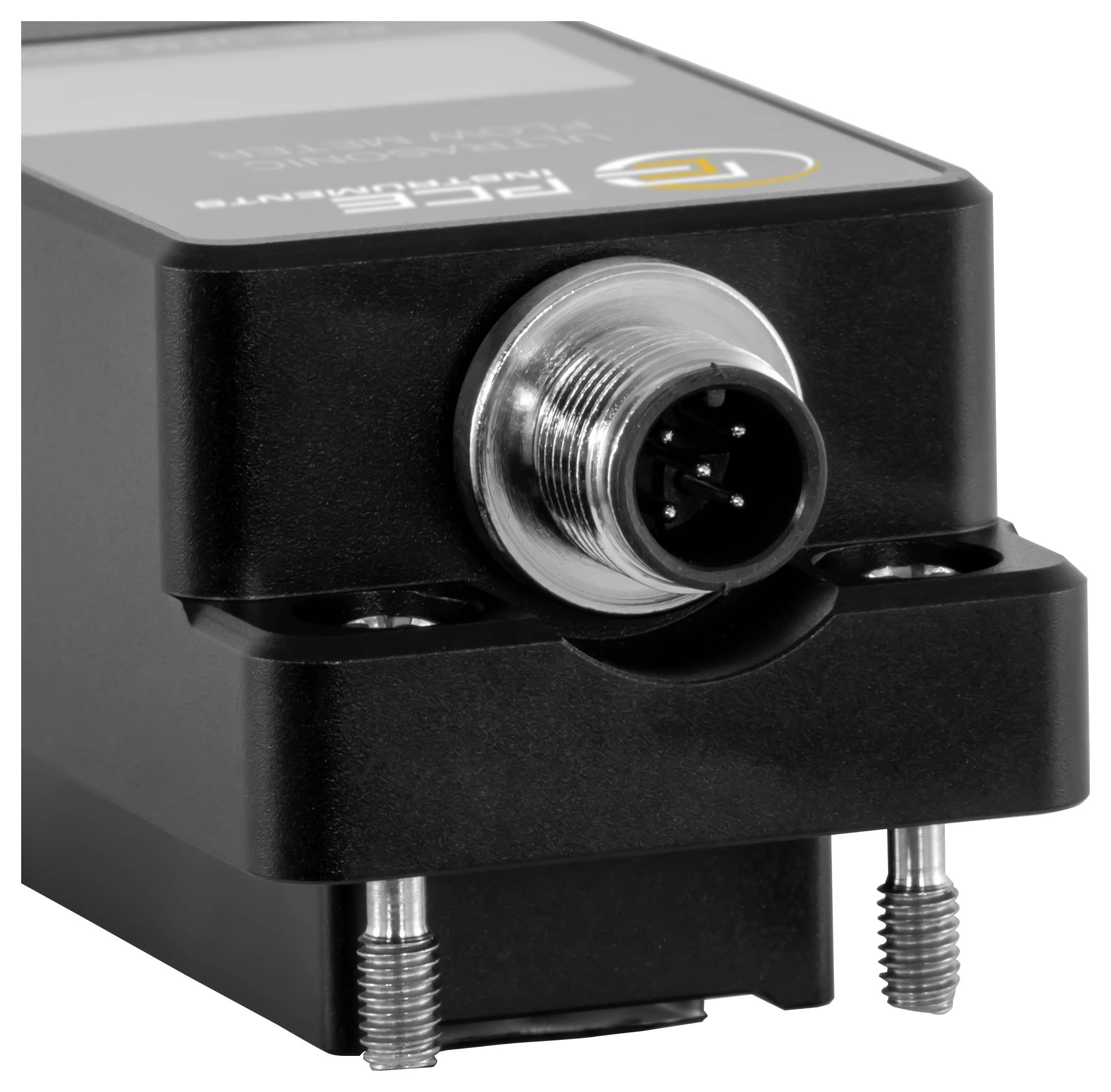

Crni industrijski elektronički senzor s navojnom okruglom konektorom i dva montažna čepa, prikazan na bijeloj pozadini.

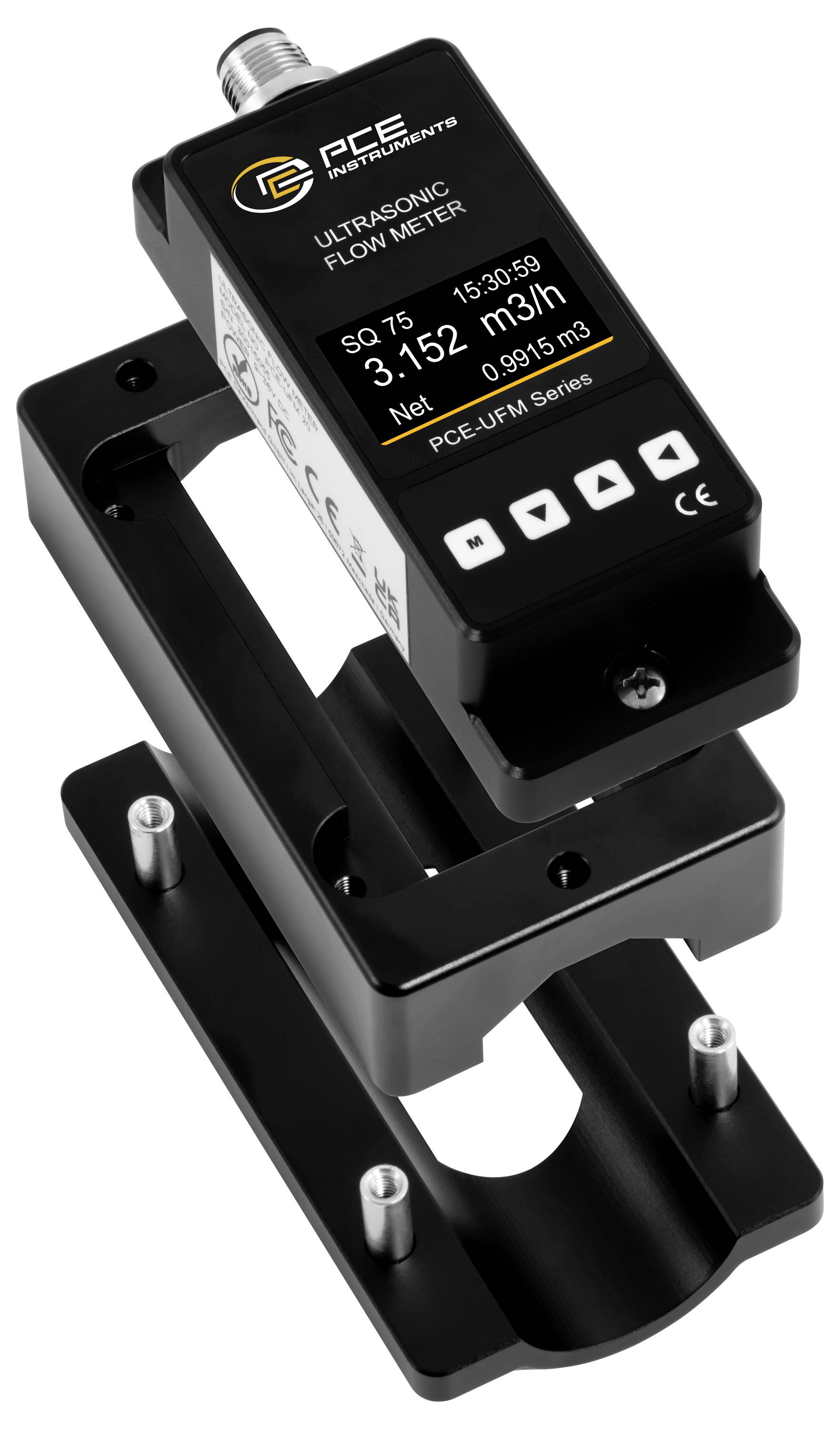

Crni ultrazvučni mjerač protoka tvrtke PCE Instruments montiran na crnoj zagradi, prikazujući digitalni zaslon s brzinom protoka od 3,152 m3/h i neto vrijednosti od 0,995 m3/h.

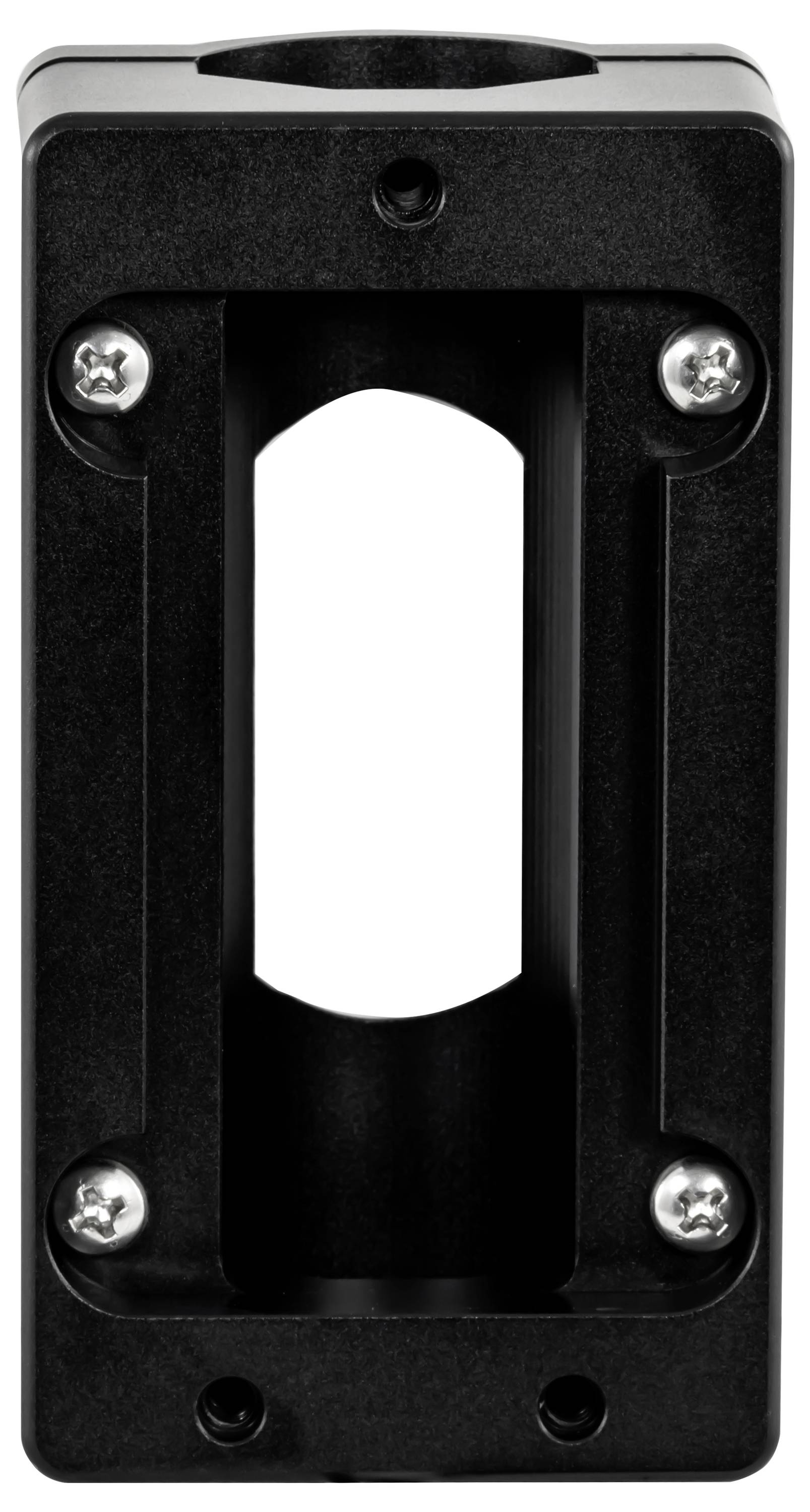

Crna metalna montažna zagrada sa četiri vijka i centralnim pravokutnim isrezom.

1/5

Vrsta proizvoda

mjerač protoka

min. pogonski napon

9 V/DC

Pogonski napon maks.

36 V/DC

Mjerno područje (maks.)

5 m/s

Tip

PCE-UFM 10

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

12 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (1.125,00 € / komad)

1.125,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

PCE Instruments mjerač protoka PCE-UFM 10 Pogonski napon (područje): 9 - 36 V/DC Mjerno podučje: 0.1 - 5 m/s 1 St.

Mjerač protoka za trajnu ugradnju
Mjerenje protoka i volumnog protoka ultrazvukom
Mnogi materijali za cijevi i tekućine na izbor
Analogni izlaz 4... 20 mA
RS485 sučelje

Tehnički podaci

Brzina m/s
Mjerni raspon 0,1... 5 m/s
Rezolucija 0,001 m/s
Preciznost ±2 %
Promjer cijevi DN10
Opći tehnički podaci
Vrsta zaslona OLED
Analogni izlaz 4... 20 mA
RS485 podatkovno sučelje
Napajanje 9... 36 V DC
Materijali PVC, čelik, nehrđajući čelik, bakar, PVDF (poliviniliden fluorid), PFA (perfluoroalkoksi polimeri), PTFE (politetrafluoretilen), PU (poliuretani), aluminij
Mjerni medij voda, morska voda, ulje, korisnički definirano (ručni unos brzine zvuka medija)
Jezik izbornika engleski
Zaštitni razred IP54
Težina 515 g
Težina uređaja s opsegom isporuke 652 g
Težina uređaja uključujući opseg isporuke i vanjsko pakiranje 892 g
Dimenzije (D x Š x V) 110 x 58 x 67 mm
Dimenzije uključujući vanjsko pakiranje (D x Š x V) 210 x 153 x 104 mm
Radni uvjeti 0... 50 °C
Radni uvjeti RH <95%
Uvjeti skladištenja 0 ... 50 °C
Uvjeti skladištenja RH <95%

Vrsta proizvoda: mjerač protoka

Tip: PCE-UFM 10

min. pogonski napon: 9 V/DC

Pogonski napon maks.: 36 V/DC

Pogonski napon: 9 - 36 V/DC

Određene značajke: s kućištem

Materijal: PVC
čelik
nehrđajući čelik
bakar
PVDF
politetrafluoretilen
polimer
PTFE
politetrafluoretilen
PU
aluminij
Prikazati više

Nazivni promjer: 10 mm

Preciznost mjerenja ±: 2 %

Mjerno područje (min.): 0.1 m/s

Mjerno područje (maks.): 5 m/s

Mjerno podučje: 0.1 - 5 m/s

: IP54

Težina: 580 g

Min. temperatura okoline: -10 °C

Maks. temperatura okoline: 50 °C

Dužina: 110 mm

Širina: 58 mm

Visina: 67 mm

dim.: (D x Š x V) 110 x 58 x 67 mm

Sadržaj: 1 St.

RoHS-konforno: Da

Varijante(Sve stavke su s uklj. PDV-om)

min. pogonski napon

Pogonski napon maks.

PCE Instruments mjerač protoka PCE-UFM 10 Pogonski napon (područje): 9 - 36 V/DC Mjerno podučje: 0.1 - 5 m/s 1 St.

Kataloški br.:3192946

Dostava pon,09.11.

12 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

9 V/DC

36 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.125,00 €^*

PCE Instruments mjerač protoka PCE-UFM 15 Pogonski napon (područje): 9 - 36 V/DC Mjerno podučje: 0.1 - 5 m/s 1 St.

Kataloški br.:3192947

Dostava pon,09.11.

18 kom. - zaliha NjemačkaConrad Electronic

9 V/DC

36 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.125,00 €^*

PCE Instruments mjerač protoka PCE-UFM 20 Pogonski napon (područje): 9 - 36 V/DC Mjerno podučje: 0.1 - 5 m/s 1 St.

Kataloški br.:3192948

Dostava pon,09.11.

13 kom. - zaliha NjemačkaConrad Electronic

9 V/DC

36 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.125,00 €^*

PCE Instruments mjerač protoka PCE-UFM 20PVC Pogonski napon (područje): 44 - 57 V/DC Mjerno podučje: 0.03 - 5 m/s 1 St.

Kataloški br.:3645972

Dostava pon,09.11.

2 kom. - zaliha NjemačkaConrad Electronic

44 V/DC

57 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.445,00 €^*

PCE Instruments mjerač protoka PCE-UFM 25 Pogonski napon (područje): 9 - 36 V/DC Mjerno podučje: 0.1 - 5 m/s 1 St.

Kataloški br.:3192949

Dostava pon,09.11.

9 kom. - zaliha NjemačkaConrad Electronic

9 V/DC

36 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.125,00 €^*

PCE Instruments mjerač protoka PCE-UFM 25CU Pogonski napon (područje): 44 - 57 V/DC Mjerno podučje: 0.03 - 5 m/s 1 St.

Kataloški br.:3645973

Dostava pon,09.11.

1 kom. - zaliha NjemačkaConrad Electronic

44 V/DC

57 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.469,00 €^*

PCE Instruments mjerač protoka PCE-UFM 25PVC Pogonski napon (područje): 44 - 57 V/DC Mjerno podučje: 0.03 - 5 m/s 1 St.

Kataloški br.:3645974

Dostava pon,09.11.

1 kom. - zaliha NjemačkaConrad Electronic

44 V/DC

57 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.469,00 €^*

PCE Instruments mjerač protoka PCE-UFM 32CU Pogonski napon (područje): 44 - 57 V/DC Mjerno podučje: 0.03 - 5 m/s 1 St.

Kataloški br.:3645975

Dostava pon,09.11.

1 kom. - zaliha NjemačkaConrad Electronic

44 V/DC

57 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.589,00 €^*

PCE Instruments mjerač protoka PCE-UFM 32PVC Pogonski napon (područje): 44 - 57 V/DC Mjerno podučje: 0.03 - 5 m/s 1 St.

Kataloški br.:3645976

Dostava pon,09.11.

2 kom. - zaliha NjemačkaConrad Electronic

44 V/DC

57 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.625,00 €^*

PCE Instruments mjerač protoka PCE-UFM 4 Pogonski napon (područje): 9 - 36 V/DC Mjerno podučje: 0.1 - 5 m/s 1 St.

Kataloški br.:3192950

Dostava pon,09.11.

9 kom. - zaliha NjemačkaConrad Electronic

9 V/DC

36 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.125,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3192946 PCE Instruments mjerač protoka PCE-UFM 10 Pogonski napon (područje): 9 - 36 V/DC Mjerno podučje: 0.1 - 5 m/s 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3192946 PCE Instruments mjerač protoka PCE-UFM 10 Pogonski napon (područje): 9 - 36 V/DC Mjerno podučje: 0.1 - 5 m/s 1 St.

Opis

S našim mjeračem protoka za trajnu ugradnju imate mogućnost mjerenja protoka od ±0,1 m/s do ±5 m/s. Mjerač protoka za trajnu ugradnju prikladan je za male cijevi DN10 i mnoge materijale cijevi kao što su čelik, bakar, aluminij i plastika. Kompaktan dizajn mjerača protoka za trajnu ugradnju znači da se može brzo ugraditi na cijev. Mjerač protoka za trajnu ugradnju prikazuje protok kao i datum i vrijeme putem zaslona. U drugom prikazu također možete vidjeti protok volumena po danu, mjesecu i godini. Mjerač protoka za trajnu ugradnju može prikazati izmjerenu vrijednost Analogno 4... 20 mA i također se prenosi digitalno preko RS485 sučelja.

S napajanjem od 9... 36 V DC, mjerač protoka za trajnu ugradnju vrlo je svestran. Mjerač protoka dolazi s priključnim kabelom od 2 m i spojnim jastučićima za bolji prijenos signala.

Područje primjene mjerača protoka za trajnu ugradnju kreće se od sustava grijanja preko sustava rashladne vode do industrijskih primjena gdje se protok mora nadzirati i regulirati.

- Raspon mjerenja ±0,1 m/s ... 5 m/s
- Prikaz protoka, volumnog protoka
- Veličina cijevi: DN10
- za različite materijale cijevi i medije
- Analogni izlaz: 4... 20 mA
- Sučelje: RS485

Ovaj tekst je strojno preveden.
