Name: OBO Bettermann 5093518 V50-4+FS-280 kombinirani kontroler 50 kA 1 St.
Brand: OBO Bettermann
SKU: 1960509
Availability: BackOrder

Uređaj za zaštitu od prenapona s četiri zelene sklopke, narančastim simbolima i oznakom 'OBO V50'.

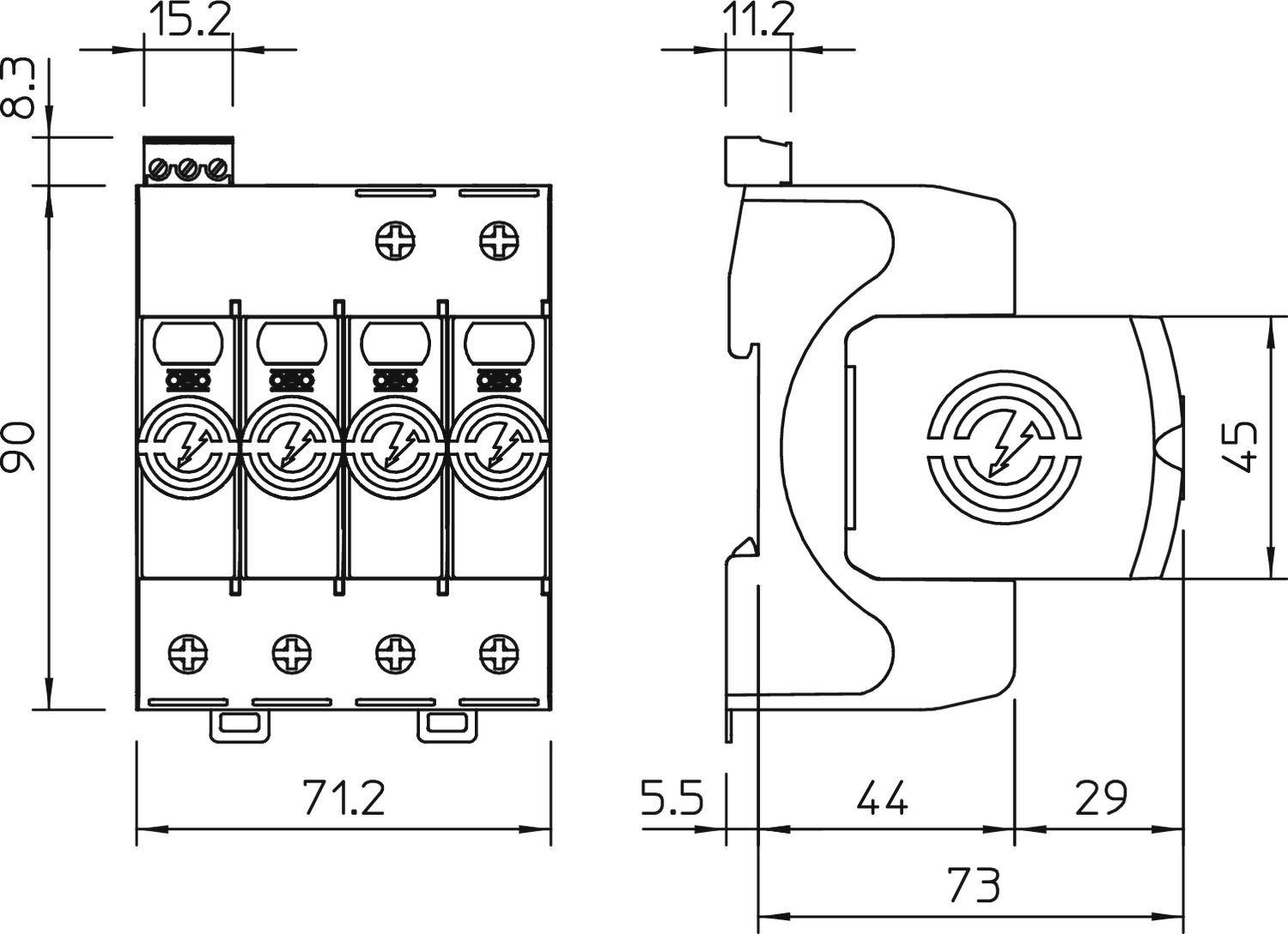

Tehnički nacrt električnog prekidača sa četiri prekidača i dimenzijama u milimetrima. Prikazuje prednji i bočni pogled.

1/2

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,02.12.

Broj

kom. - zaliha Njemačka

Ukupno (675,00 € / komad)

675,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Mrežni oblik DC = br
Oblik mreže IT = br
Mrežni obrazac TN = yes
Oblik mreže TN-C = da
Oblik mreže TN-CS = da
Glavni obrazac TN-S = da
Oblik mreže TT = br
Neto oblik ostalo = br
Broj polova = 4
Impulsna struja munje (10/350 μs) = 12,5 kA
Najveći kontinuirani napon AC = 280V
Najveći kontinuirani napon DC = 350 V
Nazivni napon AC = 230V
Razina zaštite = 1,3 kV
Razina zaštite LN = 1,3 kV
Maks. Poprečni presjek provodnika krut (jedno / višestruko) = 35 mm²
Maksimalni poprečni presjek provodnika savitljiv (fino nasukan) = 35 mm²
Način montaže = DIN tračnica TH35
Veličina = 4 TE
Daljinski signalizacija = yes
Signalizacija na uređaju = optička
Razred ispitivanja = Tip 1 i 2
Ispuhati = nema
Integrirani sigurnosni osigurač = br

Vrsta proizvoda: kombinirani kontroler

Propuštanje: 50 kA

Nazivni napon: 230 V

Proizvođač-br. dijela: 5093518

Sadržaj: 1 St.

Broj polova: 4

UKCA: nije bitno

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 1960509 OBO Bettermann 5093518 V50-4+FS-280 kombinirani kontroler 50 kA 1 St.

Opis

Kombinirani odvodnik struje munje V50 od plastike bez halogena prikladan je za izjednačavanje potencijala u skladu s VDE 0185-305 (IEC 62305). Uređaj za dinamičko odvajanje i optički indikator statusa karakteriziraju modularne utikače. Varijanta FS dodatno je opremljena bespotencijalnim preklopnim kontaktom koji omogućuje daljinsku signalizaciju. Posebno prikladan je CombiController za izjednačavanje potencijala za gromobranske objekte klase zaštite od udara munje III i IV. Kapacitet odvoda struje munje je 12,5 kA (10/350) po polu i do 50 kA (10/350) ukupno. Zaštita od vibracija i kodiranje napona i tipa osiguravaju sigurnost i izbjegavaju zabunu gornjih i donjih dijelova. Zahvaljujući klinastom dizajnu kontakata moguće je jednostavno umetanje i još lakše uklanjanje vrhova. QR kod prikazan na pločici s podacima omogućuje brzo i jednostavno dohvaćanje dodatnih tehničkih informacija o proizvodu pomoću mobilnih uređaja.

Ovaj tekst je strojno preveden.
