Name: MSF-Vathauer Antriebstechnik trofazni motor GM 0,37-MS-HY-Q45-i15-B14 IE1 20 100027 0511 0.37 kW 1.1 A 230 V/400 V B14 9
Brand: MSF-Vathauer Antriebstechnik
SKU: 191503
Availability: BackOrder

Srebrni modul elektromotora s pravokutnim kućištem i cilindričnim pogonskim dijelom; tehnički podaci na pločici.

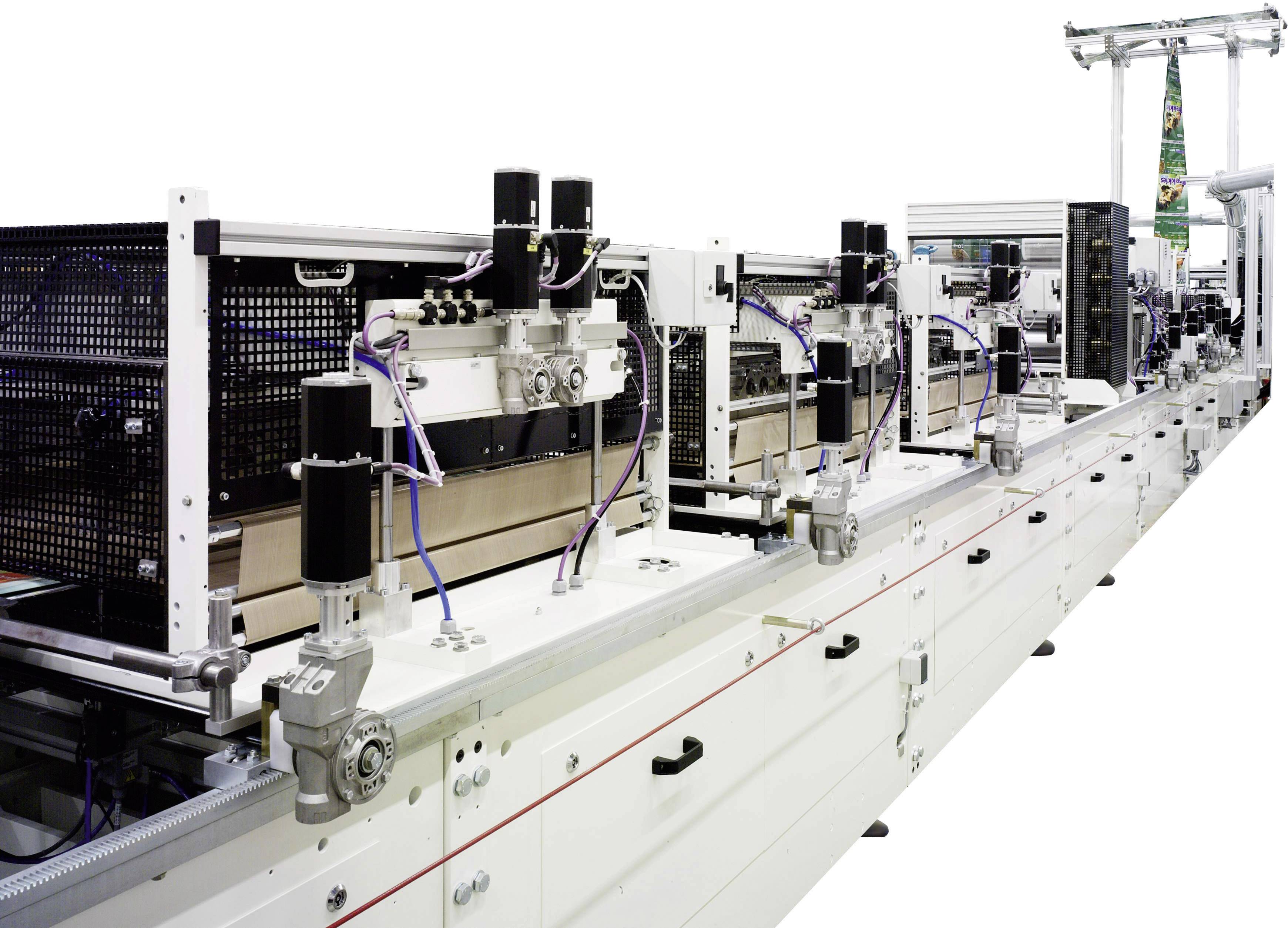

Industrijski proizvodni pogon s transportnom trakom na kojoj su u nizu postavljene multiple mašine. U pozadini su vidljivi proizvodi.

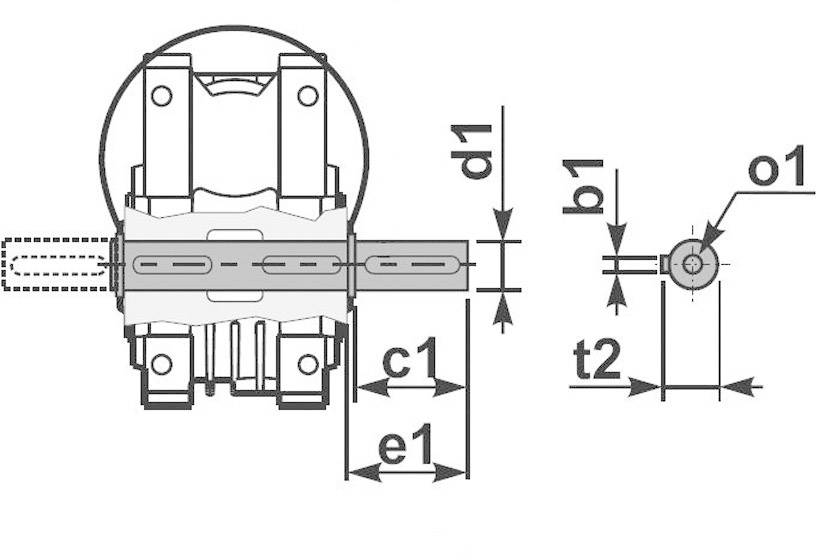

Tehnički nacrt mehaničkog dijela s dimenzijskim oznakama: d1, b1, o1, c1, e1, t2. Prikaz prikazuje detaljne mjere i veze.

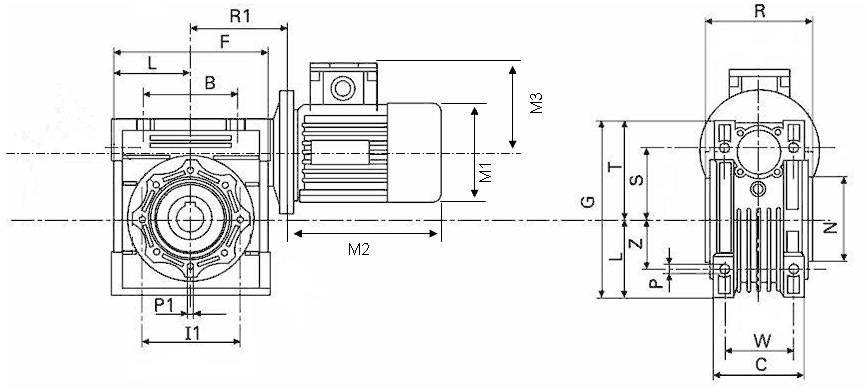

Tehnički nacrt elektromora s dimenzijama i oznakama u horizontalnom i vertikalnom pogledu.

1/4

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (695,00 € / komad)

695,00 €

uklj. PDV

samo 35,86 €

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Lokacijska terminalna kutija: vrh
Lubrikant: Sintetičko ulje
Izlazna osovina: šuplje vratilo (izlazno vratilo je labavo)

Vrsta proizvoda: trofazni motor

Kos fi: 0.75

Nazivni napon: 230 V/400 V

Frekvencija: 50 Hz

Nazivna snaga: 0.37 kW

Nazivni broj okretaja: 93.3 U/min

Nazivni zakretni moment: 27 Nm

Veličina: 71

Oblik: B14

Maks. temperatura okoline: +40 °C

Min. temperatura okoline: 0 °C

Nazivna struja: 1.1 A

Nazivna struja - zaokružena: 1.1 A

Aksijalna snaga: 220 N

: IP55

Proizvođač-br. dijela: 20 100027 0511

Tip: GM 0,37-MS-HY-Q45-i15-B14 IE1

Promjer osovine: 18 mm

Radijalna sila: 1100 N

Faktor sigurnosti: 0.9

Veličina gradnje: 71 motor / 45 mjenjača

Varijante(Sve stavke su s uklj. PDV-om)

Kos fi

Nazivna snaga

Nazivna struja - zaokružena

Nazivni broj okretaja

MSF-Vathauer Antriebstechnik trofazni motor GM 0,09-MS-HY-Q30-i60-B14 IE1 20 100027 0500 0.09 kW 0.4 A 230 V/400 V B14 23.3 U/min 18 Nm

Kataloški br.:191457

Nije dostupno

Conrad Electronic

0.72

0.09 kW

400 mA

23.3 U/min

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

MSF-Vathauer Antriebstechnik trofazni motor GM 0,09-MS-HY-Q30-i80-B14 IE1 22 100027 0124 0.09 kW 0.4 A 230 V/400 V B14 17.5 U/min 13 Nm

Kataloški br.:191463

Nije dostupno

Conrad Electronic

0.72

0.09 kW

400 mA

17.5 U/min

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

MSF-Vathauer Antriebstechnik trofazni motor GM 0,12-MS-HY-Q30-i30-B14 IE1 20 100027 0122 0.12 kW 0.4 A 230 V/400 V B14 46.7 U/min 22 Nm

Kataloški br.:191417

Nije dostupno

Conrad Electronic

0.72

0.12 kW

400 mA

46.7 U/min

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

MSF-Vathauer Antriebstechnik trofazni motor GM 0,12-MS-HY-Q30-i40-B14 IE1 21 100027 0123 0.12 kW 0.4 A 230 V/400 V B14 35 U/min 21 Nm

Kataloški br.:191439

Nije dostupno

Conrad Electronic

0.72

0.12 kW

400 mA

35 U/min

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

MSF-Vathauer Antriebstechnik trofazni motor GM 0,12-MS-HY-Q30-i50-B14 IE1 20 100027 0501 0.12 kW 0.4 A 230 V/400 V B14 28 U/min 19 Nm

Kataloški br.:191440

Nije dostupno

Conrad Electronic

0.72

0.12 kW

400 mA

28 U/min

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

MSF-Vathauer Antriebstechnik trofazni motor GM 0,12-MS-HY-Q45-i70-B14 22 100027 0129 0.12 kW 0.4 A 230 V/400 V B14 20 U/min 31 Nm

Kataloški br.:191743

Nije dostupno

Conrad Electronic

0.72

0.12 kW

400 mA

20 U/min

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

MSF-Vathauer Antriebstechnik trofazni motor GM 0,18-MS-HY-Q30-i10-B14 IE1 20 100027 0120 0.18 kW 0.6 A 230 V/400 V B14 140 U/min 11 Nm

Kataloški br.:191375

Nije dostupno

Conrad Electronic

0.73

0.18 kW

600 mA

140 U/min

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

MSF-Vathauer Antriebstechnik trofazni motor GM 0,18-MS-HY-Q30-i15-B14 IE1 20 100027 0502 0.18 kW 0.6 A 230 V/400 V B14 93.3 U/min 16 Nm

Kataloški br.:191391

Nije dostupno

Conrad Electronic

0.73

0.18 kW

600 mA

93.3 U/min

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

MSF-Vathauer Antriebstechnik trofazni motor GM 0,18-MS-HY-Q30-i20-B14 IE1 20 100027 0121 0.18 kW 0.6 A 230 V/400 V B14 70 U/min 20 Nm

Kataloški br.:191392

Nije dostupno

Conrad Electronic

0.73

0.18 kW

600 mA

70 U/min

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

MSF-Vathauer Antriebstechnik trofazni motor GM 0,18-MS-HY-Q30-i25-B14 IE1 20 100027 0537 0.18 kW 0.6 A 230 V/400 V B14 56 U/min 20 Nm

Kataloški br.:191415

Nije dostupno

Conrad Electronic

0.73

0.18 kW

600 mA

56 U/min

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 191503 MSF-Vathauer Antriebstechnik trofazni motor GM 0,37-MS-HY-Q45-i15-B14 IE1 20 100027 0511 0.37 kW 1.1 A 230 V/400 V B14 9

Opis

Motorni pogon serije GM-MSHY dizajniran je za upotrebu u industrijskim okruženjima. Svi izmjenični motori dizajnirani su za IP55 zaštitu, klasu izolacije F za spajanje na frekvencijske pretvarače i kontinuirani rad S1. Motori su hlađeni unutarnjim ventilatorom motora. Pri malim brzinama motora preporučujemo ventilator prisilnog hlađenja. Kompaktni dizajn omogućuje ugradnju u gotovo sve aplikacije.

Ovaj tekst je strojno preveden.

Napomene

Mjenjači se isporučuju s uljem za punjenje! Položaj ugradnje prijenosnika B3 / B6 / B7 / B8. Radni napon 230 V s delta priključkom i 400 V sa zvijezdastim priključkom.

Opis

Napomene

Mjenjači se isporučuju s uljem za punjenje! Položaj ugradnje prijenosnika B3 / B6 / B7 / B8. Radni napon 230 V s delta priključkom i 400 V sa zvijezdastim priključkom.
