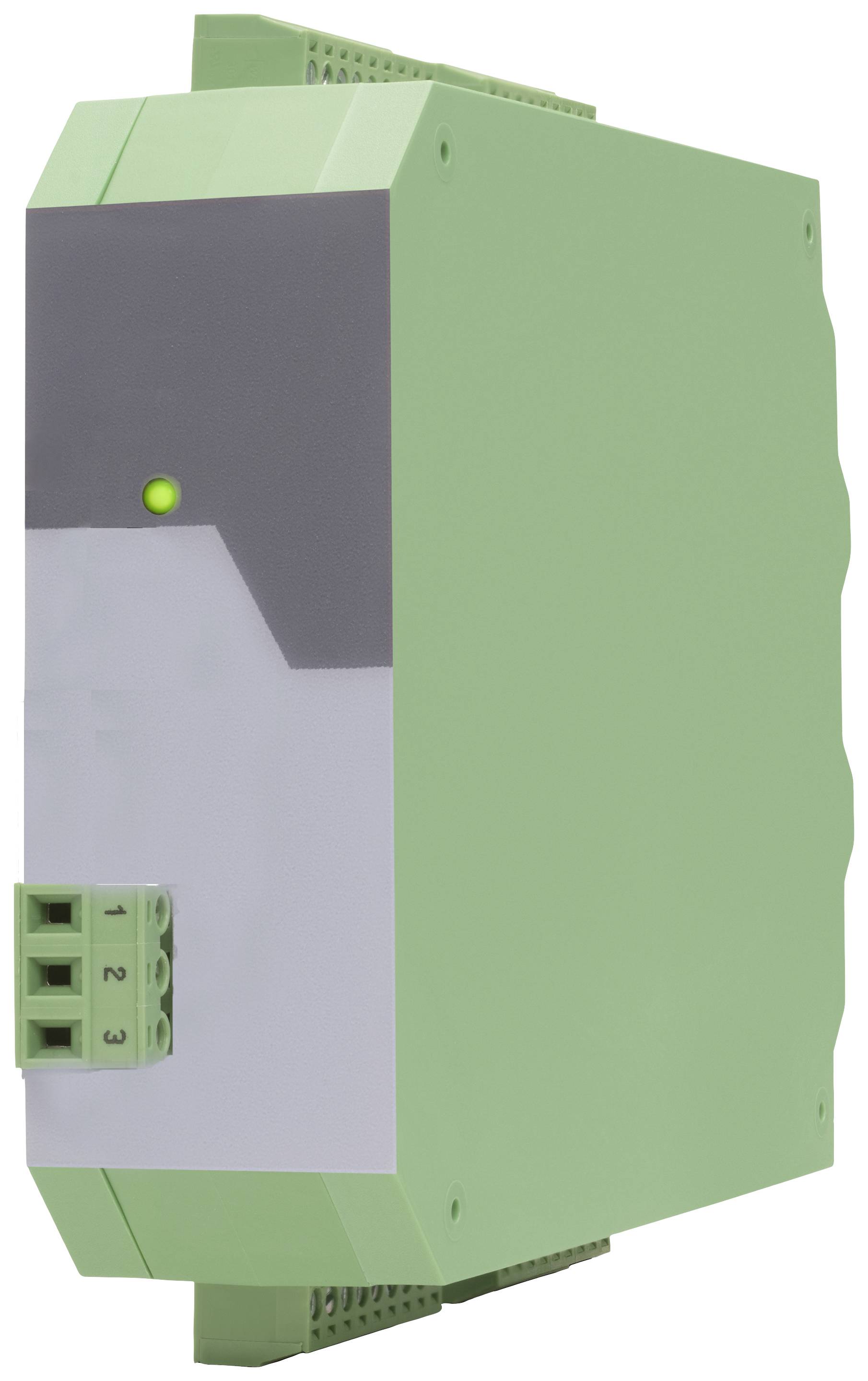

Motrona 7379.5021 I/O modul Broj digitalih ulaza: 1
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
I/O modul
Tip
7379.5021
Radni napon
24 V/DC
Pogonski napon (detalji)
12 - 30 (izvorni znanstveni rad, znanstveni). V/DC
Visina
109 mm
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (329,00 € / komad)
329,00 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Motrona I/O modul Broj digitalih ulaza: 1
- DMS ulaz s povratnim čitanjem
- Konfiguracija:
- Napon: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Rezolucija: 16 bita
- Točnost: +/- 0,01% / 10K
- Napon napajanja mjerača naprezanja: 3-10 VDC maksimalno 50 mA
Tehnički podaci
- Priključci Vrsta priključka: vijčane stezaljke, 1,5 mm2/ AWG 16
- Napajanje Ulazni napon: 24VDC (18 ... 30 VDC - putem 10-Link glavnog priključka)
- Zaštitni krug napajanja: zaštita od obrnutog polariteta
- Potrošnja struje napajanja: približno 75 mA (neopterećeno)
- Ulaz mjerača naprezanja Broj: 1 s povratnim očitavanjem
- Ulazna konfiguracija mjerača naprezanja: napon
- Ulazna osjetljivost mjerača naprezanja: +1- 5mV, +/-10mV, +/-20e, +/-4OmV, +/-80mV
- Ulazna rezolucija mjerača naprezanja: 16 bita
- Ulazna točnost mjerača naprezanja: +/- 0,01% / 10K
- Ulaz mjerača naprezanja Napon napajanja mjerača naprezanja: 3-10 VDC
- Ulazna izlazna struja mjerača naprezanja: maksimalno 50 mA
- Kontrolni ulazi (samo s opcijom "CO") Broj: Format: 3
- Kontrolni ulazi (samo s opcijom "CO") Frekvencija: HTL, PNP (nisko 0 ... 3V, visoki 9 ... 30V) 1kHz max
- Upravljački ulazi (samo s opcijom "CO") Vrijeme odziva: cca 1 ms
- Upravljački ulazi (samo s opcijom "CO") Vrijeme prijenosa (10 veza): svaka približno 2 ms - (10 vremena ciklusa veze)
- Upravljački ulazi (samo s opcijom "CO") opterećenje: maks. 2 mA pri 24 VDC
- Kontrolni izlazi (samo s "CO" opcijom)Broj: 2
- Kontrolni izlazi (samo s opcijom "CO") Format: 5 ... 30V (ovisno o naponu na Com+), PNP
- Upravljački izlazi (samo s opcijom "CO") Izlazna struja: maks. 100 mA po izlazu (s vanjskim Com+ napajanjem!)
- Upravljački izlazi (samo s opcijom "CO") Vrijeme odziva: min. 1 ms (ovisno o postavkama "Vrijeme uzorkovanja" i "Filter")
- Upravljački izlazi (samo s opcijom "CO") Vrijeme prijenosa (10 veza)): svakih približno 2 ms - (10 vremena ciklusa veze)
- Modul / Specifikacija: Uređaj /10 Link V1.1
- I0-Link brzina prijenosa: COM 3 (230,4 kbps)
- I0 klasa porta veze: tip A
- I0 vrijeme ciklusa veze: min. 2 ms
- Širina podataka I0-Link: 16 bajtova (14 bajtova (ulazni podaci) + 1 bajt (status "CO") + 1 bajt (dijagnostički podaci))
- Broj elemenata prikaza: 1 LED
- Elementi prikaza funkcija: 1 x zeleni za radnu spremnost ili 10 statusa veze (s opcijom "CO")
- Materijal kućišta: plastika
- Montaža kućišta: na 35 mm DIN šinu (prema EN 60715)
- Dimenzije kućišta (Š x V x D) (bez konektora): 34 x 100 x 131 mm
- Dimenzije kućišta (Š x V x D) (s konektorima): 34 x 109 x 140 mm
- Težina kućišta: cca 160 g
- Stupanj zaštite kućišta: IP20
- Rad na temperaturi okoline: -20 °C ... +60 °C bez kondenzacije
- Temperatura okoline za skladištenje: -25 °C ... +70°C
- Ambijentalni uvjeti Nadmorska visina: maksimalno 2000 m nadmorske visine
- Uvjeti okoline Vlažnost: maksimalno 80% relativne vlažnosti do 30°C
- Uvjeti okoline Stupanj onečišćenja: 2
- MTBF u godinama (kontinuirani rad na 60 °C): 92,9 a
- programiranje
- Vrsta proizvoda
I/O modul
- Tip
7379.5021
- Radni napon
24 V/DC
- Pogonski napon (detalji)
12 - 30 (izvorni znanstveni rad, znanstveni). V/DC
- Visina
109 mm
- Dužina
140 mm
- Širina
34 mm
- Broj digitalih ulaza
1
- dim.
(D x Š x V) 140 x 34 x 109 mm
- Proizvođač-br. dijela
7379.5021
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2899374 Motrona 7379.5021 I/O modul Broj digitalih ulaza: 1
Upute za rad i sigurnost
Upute za rad i sigurnost 2899374 Motrona 7379.5021 I/O modul Broj digitalih ulaza: 1
Opis
Ovaj uređaj je idealno prikladan za spajanje senzora s punim mostom mjerača naprezanja, čiji se pretvoreni mjerni rezultat ciklički prenosi putem procesnih podataka putem IO-Linka.
Pojedinačni parametri uređaja mogu se postaviti i pohraniti pomoću različitih inženjerskih alata ili tijekom rada putem IO-Linka. Zahvaljujući podržanom mehanizmu "pohrane podataka", u svakom trenutku moguća je nekomplicirana i bez problema razmjena uređaja.
Ovaj tekst je strojno preveden.
Pojedinačni parametri uređaja mogu se postaviti i pohraniti pomoću različitih inženjerskih alata ili tijekom rada putem IO-Linka. Zahvaljujući podržanom mehanizmu "pohrane podataka", u svakom trenutku moguća je nekomplicirana i bez problema razmjena uređaja.
Ovaj tekst je strojno preveden.
Izvedba
- Robusno plastično kućište za izravno postavljanje na DIN tračnicu
Isporuka uključuje
- Uputstva za korištenje
