Motrona 7184.5028 I/O modul vijčana stezaljka Broj digitalnih izlaza: 8 Broj digitalih ulaza: 1
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
I/O modul
Sučelja
vijčana stezaljka
Tip
7184.5028
Pogonski napon (detalji)
10 - 30 (prikaz, stručni). V/DC
Visina
118 mm
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (955,00 € / komad)
955,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

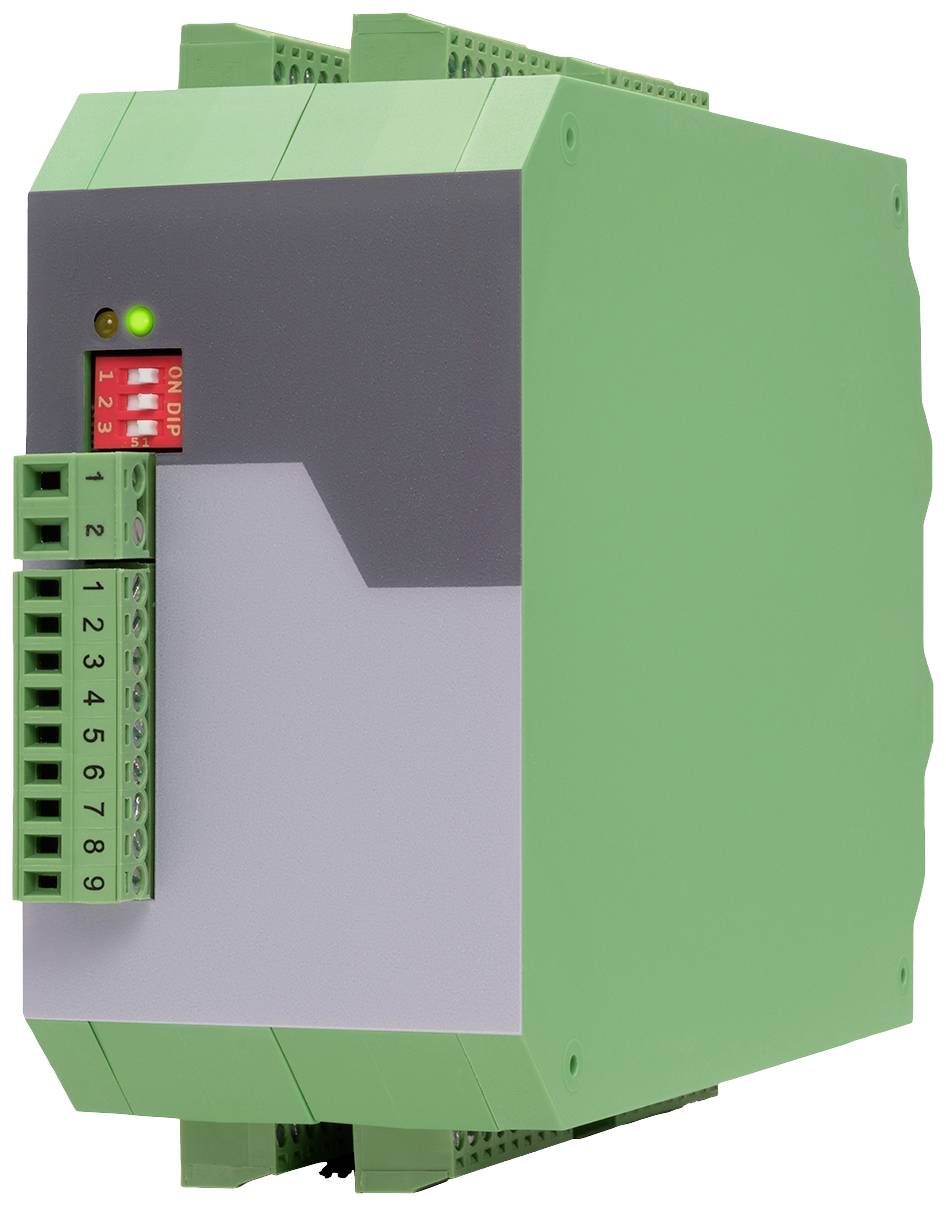

Motrona I/O modul vijčana stezaljka Broj digitalnih izlaza: 8 Broj digitalih ulaza: 1
- 1 impulsni ulaz u formatu A, B, Z [HTL] ili A, /A, B, /B, Z, /Z [RS422]
- Ulazna frekvencija do 250 kHz [HTL] ili 1 MHz [RS422 / TTL]
- 8 push-pull izlaznih stupnjeva
- Formati koji odgovaraju onima ulaznih signala, ali s pojedinačnim dodjeljivanjem izlazne razine za svaki izlaz
- Električna izolacija između ulaza i izlaza
Tehnički podaci
- Napajanje Ulazni napon: 10 … 30 VDC
- Zaštitni krug napajanja: zaštita od obrnutog polariteta
- Napajanje Preostalo valovitost: ≤ 10% pri 24 VDC
- Napajanje naponom Potrošnja struje: oko 25 mA, s napajanjem kodera bez opterećenja
- Vrsta priključka za napajanje: vijčane stezaljke, 1,5 mm² / AWG16
- Izlazni napon napajanja kodera 1: 24 VDC (približno 0,8 V niži od napona napajanja)
- Izlazna struja napajanja senzora: max. 250 mA, (električno spojen na napajanje uređaja)
- Izlazni napon napajanja senzora 2: 5 VDC
- Izlazna struja napajanja senzora: max. 500 mA, (električno spojen na napajanje uređaja)
- Zaštitni krug napajanja kodera: otporan na kratki spoj
- Napajanje senzora Vrsta priključka: vijčane stezaljke, 1,5 mm², 9-polni
- Napajanje senzora Ostale opcije: a) Eksterno preko zasebnog izvora b) Preko istog izvora koji napaja i razdjelnik (10…30V)
- Inkrementalna razina ulaznog signala (promjenjiva):
- RS422 / TTL (diferencijalni napon> 0,5 V); HTL diferencijal (diferencijalni napon> 2V)
- HTL (asimetrično): NISKO 0 ... 6 V, VISOKO 8 ... 40 V
- TTL (neuravnotežen): NIZAK< 0,8 V, VISOKO> 2,0 V
- Inkrementalni ulazni tragovi: asimetrični: A, B, Z ili simetrični: A, /A, B, /B, Z, /Z
- Inkrementalna ulazna frekvencija: maksimalno 1 MHz s RS422 / TTL; maksimalno 500 kHz s HTL diferencijalom; maks. 250 kHz na SE TTL / SE HTL
- Vrsta inkrementalnog ulaznog priključka: vijčani terminali, 1,5 mm² / AWG16
- Inkrementalni izlazi Broj izlaza: 8
- Inkrementalni izlazi Izlazna logika: push-pull
- Inkrementalni izlazi Razina signala: 5 … 30 V (može se unijeti preko odgovarajućeg vanjskog COM+ terminala)
- Vrijeme kašnjenja inkrementalnog izlaznog signala: približno 160 ns
- Inkrementalni izlazi Izlazna struja: 30 mA max
- Inkrementalni izlazi Zaštitni krug: otporan na kratki spoj
- Inkrementalni izlazi Vrsta veze: vijčani terminali, 1,5 mm² / AWG16
- Galvanska izolacija GT222 / GT224: Galvanska izolacija između ulaza i izlaza, kao i svih
- Galvanska izolacija GT228: Izlazi među sobom.
- Broj elemenata prikaza: 2 LED diode
- Elementi prikaza funkcija: 1 x zeleni za radnu spremnost; 1 x žuti za detekciju greške na ulazima A, B, Z
- Rad na temperaturi okoline: -20 °C … +60 °C (bez kondenzacije)
- Skladištenje na temperaturi okoline: -30 °C … +75 °C (bez kondenzacije)
- Stopa kvarova MTBF u godinama (kontinuirani rad na 60 °C): 67,7 a
- Vrsta proizvoda
I/O modul
- Sučelja
vijčana stezaljka
- Tip
7184.5028
- Pogonski napon (detalji)
10 - 30 (prikaz, stručni). V/DC
- Visina
118 mm
- Dužina
140 mm
- Širina
54 mm
- Broj digitalih ulaza
1
- Broj digitalnih izlaza
8
- dim.
(D x Š x V) 140 x 54 x 118 mm
- Proizvođač-br. dijela
7184.5028
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2899371 Motrona 7184.5028 I/O modul vijčana stezaljka Broj digitalnih izlaza: 8 Broj digitalih ulaza: 1
Upute za rad i sigurnost
Upute za rad i sigurnost 2899371 Motrona 7184.5028 I/O modul vijčana stezaljka Broj digitalnih izlaza: 8 Broj digitalih ulaza: 1
Opis
Ovaj 8-smjerni razdjelnik impulsa s električnom izolacijom vrlo je kompaktan, štedi prostor i izvanredno svestran razdjelnik za signale iz inkrementalnih kodera i mjernih sustava. Postoji električna izolacija između ulaznih i izlaznih krugova, kao i između izlaznih krugova. Ne postoji galvanska izolacija ulaza i napajanja uređaja. Ovo je od posebne prednosti u slučaju distribucije impulsa među dijelovima sustava koji su jako udaljeni, kao iu slučaju nepovoljnih EMC uvjeta, pomaka potencijala i loših uvjeta uzemljenja u velikim sustavima.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Robusno plastično kućište za izravno postavljanje na DIN tračnicu
Isporuka uključuje
- Uputstva za korištenje
