Metrel 20993213 A 1532 XA 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
16 kom. - zaliha Njemačka
Broj
Ukupno (655,00 € / komad)
655,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Pogodno za robnu marku
Metrel
- Težina
900 g
- Širina
70 mm
- Visina
100 mm
- Dužina
200 mm
- Tip
A 1532 XA
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2536241 Metrel 20993213 A 1532 XA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2536241 Metrel 20993213 A 1532 XA 1 St.
Opis

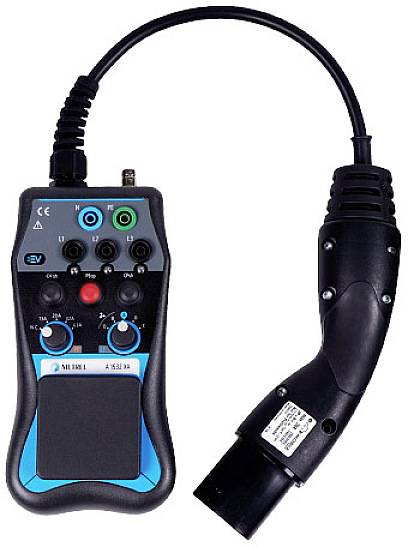

Adapter A 1532 EVSE XA prikladan je za električnu sigurnost i funkcionalno testiranje EVSE-a zajedno s podržanim testerima METREL sustava. Dizajniran je za testiranje uređaja za napajanje Mode 3 EV s konektorom tipa 2. Verzija XA podržava trofazno ispitivanje opterećenja do 13A i različite vrste kvarova uključujući PE otvoren. Koristeći Metrel AutoSequences®, koji su unaprijed definirani u novijim višenamjenskim testerima, kompletna stanica za punjenje EVSE može se testirati (korak po korak) i električno i funkcionalno pritiskom na gumb. Profesionalno izvješće temeljeno na stanici može se generirati pomoću MESM-a.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- e-mobilnost
- Obnovljiva energija i punjenje automobila
- EVSE konstrukcija i ispitivanje
- EVSE mjerenja
- Proximity Pilot 0-64
- Pilot kormila objavljuje postavke impedancije linije za stanicu za punjenje
- Impedancija petlje kvara za stanicu za punjenje
- Funkcionalni test proximity pilota
- Funkcionalni test kontrolnog pilota
- Ispitivanje izolacije stanice za punjenje
- Ispitivanje 1-fazne stanice za punjenje
- 1-fazni test kroz utičnicu
- Test 3-fazne stanice za punjenje
- Simulacija kratkog kvara diode
- PE simulacija otvorenog kvara
- CP simulacija kratkog kvara (stanje E)
- Ispitivanje opterećenja do 13 A
- AUTOSEQUENCE EVSE
- Banana jack izlazi za spajanje na tester trofaznog sustava;
- prikaz napona na izlazu EVSE;
- Proximity Pilot prekidač za odabir otpornika za simulaciju prisutnosti EV kabela kao i za detekciju nazivne struje;
- Prekidač otpornika Control Pilot za simulaciju stanja električnog vozila;
- Izlaz utičnice za spajanje na tester jednofaznog sustava (faza 1, neutralni, PE);
- Tip 2 konektor za EVSE priključak;
- 6mA EV RCD podrška;
- podrška za funkcionalne testove;
- Podrška za EVSE AUTO SEQUENCE®
- Generiranje MESM izvješća
- Ispitivanje opterećenja do 13A na utičnici - jednofazni ili na banana utičnice - trofazni;
- Simulacija pogreške kratkog spoja diode, kratkog spoja PE-CP i otvorenog PE; BNC izlazni konektor za praćenje CP signala.
- Ugradnja NS zgrade
- Kompetencije EISinsp: Sigurnosni pregled niskonaponskih električnih instalacija
- EISc kompetencije: Sigurnost niskonaponskih električnih instalacija za izvođače i osoblje za održavanje
- IEC/EN 61557 Električna sigurnost u niskonaponskim sustavima do 1 000 V AC i 1 500 V DC - Oprema za ispitivanje, mjerenje ili nadzor zaštitnih mjera - Serija
- Oprema za opskrbu električnih vozila
- Kompetencije EVSE: Sigurnost sustava opskrbe električnim vozilima
- IEC/EN 61851 Vodljivi sustav punjenja za električna vozila
