Megger PAT150R-DE Kalibriran po (ISO)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.499,00 € / komad)
1.499,00 €
sa PDV-om
Istaknuti proizvodi i detalji

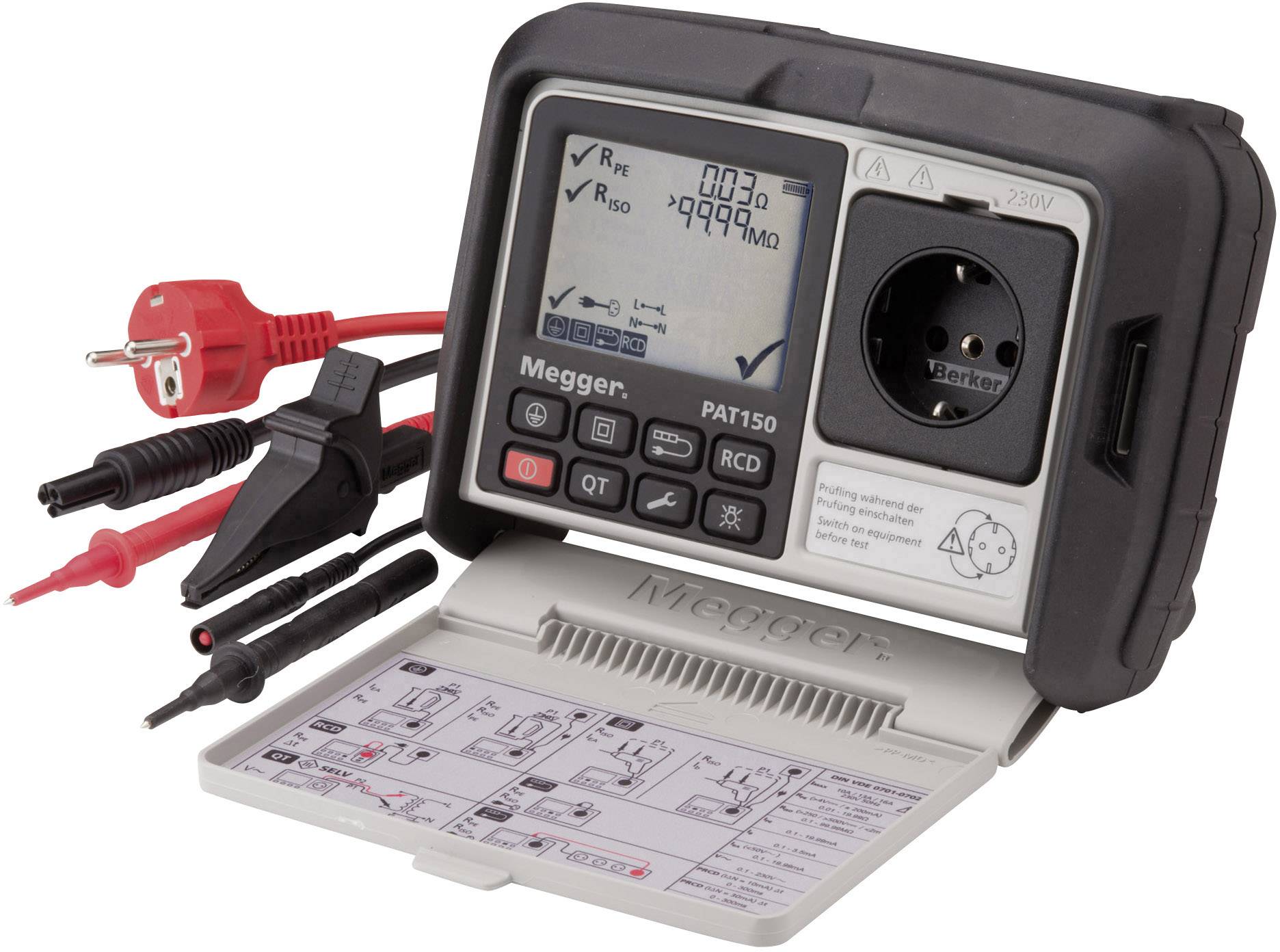

Megger PAT150R-DE Kalibriran po (ISO) DIN VDE 0701-0702, DGUV regulacija 3, BGV A3, EN 62638
- Mali i kompaktni tester za kućanske aparate
- Radi na baterije, nije potreban priključak na struju
- Tester uređaja PAT150R dolazi s punjivim baterijama i punjačem.
- Robusno kućište s gumenim ojačanjem i zaštitnim poklopcem za zaštitu zaslona
- Unaprijed definirani postupci ispitivanja za DUT-ove klase I, klase II i produžnih kabela
- Jasna indikacija prošao/nije prošao
- Kartica za brzu pomoć u poklopcu uređaja
- Moguća su mjerenja struje zaštitnog vodiča i struje dodira u radu s mrežnim naponom
- Baterije i punjač uključeni
Tehnički podaci
- Mjerenje otpora zaštitnog vodiča s ± 200 mA (DC)
- Mjerenje izolacijskog otpora sa 500 V i 250 V (DC)
- Mjerenje ekvivalentne struje istjecanja s oko 30 V (AC)
- Ispitivanje linije (kratki spoj i otvoreni krug L / N)
- Mjerenje struje zaštitnog vodiča (metoda mjerenja diferencijalne struje)
- Dodirno mjerenje struje (metoda izravnog mjerenja)
- Prijenosno testiranje RCD-a (PRCD)
- Mjerenje napona sa SELV i PELV
ISO
- Kategorija mjerenja
CAT II 300 V
- dim.
(D x Š x V) 148 x 203 x 78 mm
- Težina
1.3
- Mjerno područje (VDE)
zaštitni provodnik struje
- DIN standard
DIN VDE 0701-0702
- Vrsta prikaza
LCD
- Širina
203 mm
- Visina
78 mm
- Dužina
148 mm
- Postupak ispitivanja
automatsko
- Napajanje
strujno napajanje
baterijsko napajanje
akumulatorsko napajanje
- Tip
PAT150R-DE
- Određene značajke
RCD/FI test
- Pohrana
-
- Prikaz (detalji)
LC prikaz s pozadinskim osvjetljenjem, prikaz izmjerenih vrijednosti, granične vrijednosti, simboli za prošlo / neuspješno
- Sučelja
-
- Norme
DIN VDE 0701-0702, DGUV regulacija 3, BGV A3, EN 62638
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1411739 Megger PAT150R-DE Kalibriran po (ISO)
Upute za rad i sigurnost
Upute za rad i sigurnost 1411739 Megger PAT150R-DE Kalibriran po (ISO)
Informacije
Informacije 1411739 Megger PAT150R-DE Kalibriran po (ISO)
Opis
S ovim testerom uređaja možete brzo i jednostavno provesti testove neovisne o mreži prema DIN VDE 0701-0702 (DGUV propis 3, BGV A3). S ovim testerom uređaja na baterije možete provesti osnovna ispitivanja kao što su otpor zaštitnog vodiča, otpor izolacije i ekvivalentna struja curenja čak i bez mrežnog napona. Unaprijed definirane ispitne procedure olakšavaju ispitivaču odabir ispitne procedure, a to omogućuje brzu raspodjelu ispitnih zadataka u klasu I ili klasu II. Također postoji slijed ispitivanja produžnih kabela i kabelskih kolutova, tako da se ovi DUT-ovi, koji su vrlo česti u praksi, mogu testirati vrlo brzo i jednostavno.
Osim toga, uređaj za ispitivanje uređaja PAT150R također može provoditi mjerenja struje zaštitnog vodiča i struje dodira s mrežnim naponom kako bi se mogli pouzdano mjeriti ispitni objekti s elektroničkim sklopkama. Ako se uređaj za ispitivanje uređaja PAT150 napaja mrežnim naponom, automatski se mjeri struja zaštitnog vodiča (metoda mjerenja zaostale struje) ili struja dodira (metoda izravnog mjerenja) umjesto ekvivalentnog mjerenja struje curenja.
Ispitivač uređaja PAT150R može raditi i s baterijama i s punjivim baterijama, punjive baterije i punjač uključeni su u opseg isporuke.
Ovaj tekst je strojno preveden.
Osim toga, uređaj za ispitivanje uređaja PAT150R također može provoditi mjerenja struje zaštitnog vodiča i struje dodira s mrežnim naponom kako bi se mogli pouzdano mjeriti ispitni objekti s elektroničkim sklopkama. Ako se uređaj za ispitivanje uređaja PAT150 napaja mrežnim naponom, automatski se mjeri struja zaštitnog vodiča (metoda mjerenja zaostale struje) ili struja dodira (metoda izravnog mjerenja) umjesto ekvivalentnog mjerenja struje curenja.
Ispitivač uređaja PAT150R može raditi i s baterijama i s punjivim baterijama, punjive baterije i punjač uključeni su u opseg isporuke.
Ovaj tekst je strojno preveden.
Izvedba
- Automatski slijed ispitivanja za klasu I, klasu II i produžne kablove
- LC zaslon s osvjetljenjem zaslona (pozadinsko osvjetljenje)
- Prikaz očitanja, ograničenja, simbola prolaza/pada
- Samo jedan priključak sonde za zaštitni vodič, otpor izolacije i struju dodira
- Izvođenje pojedinačnih testova (brzi test)
- Mogućnost postavljanja graničnih vrijednosti i vremena mjerenja pomoću postavki

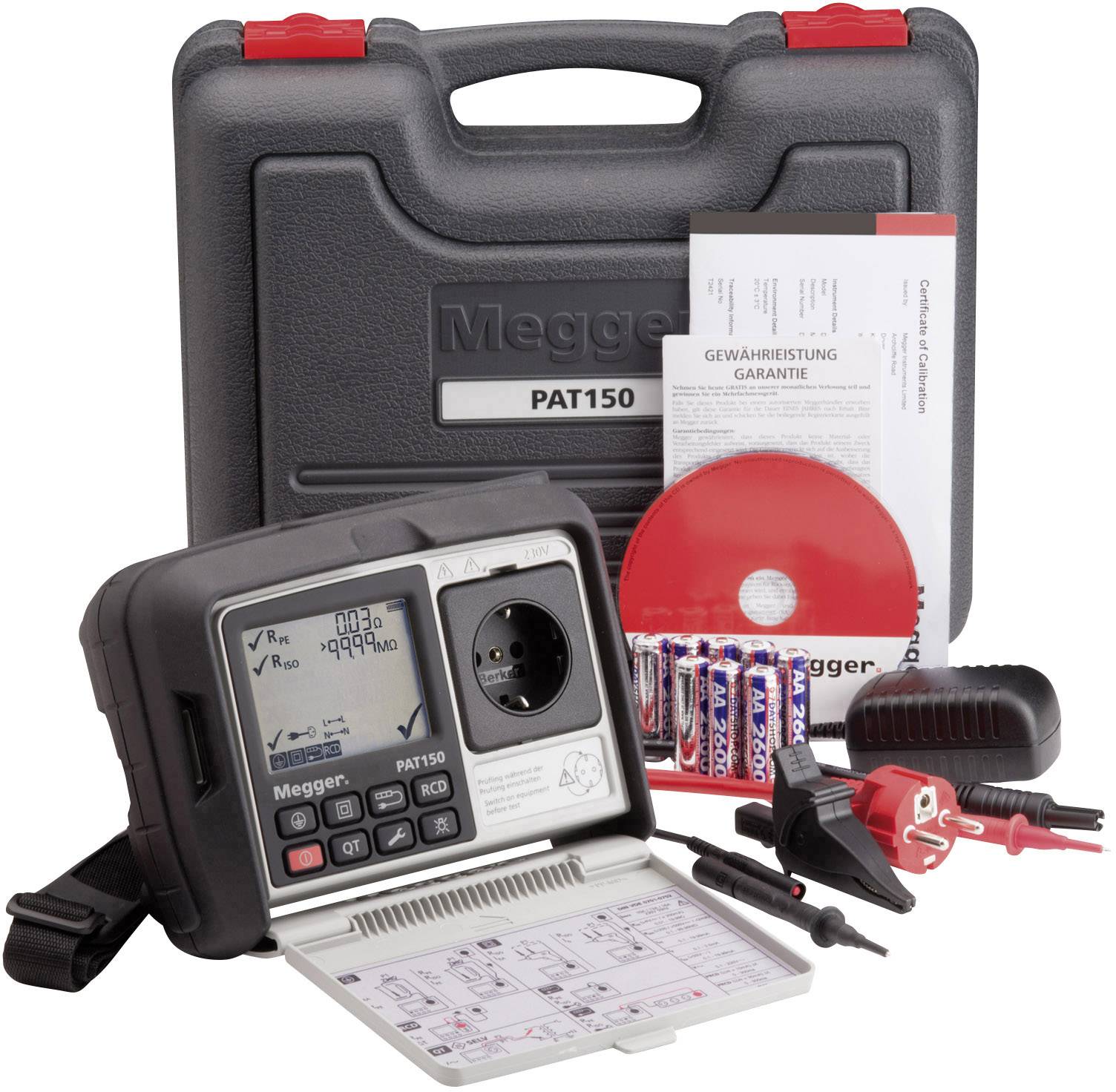

Isporuka uključuje
- Tvrd kovčeg
- naramenica
- 2 mjerne linije s vrhom za testiranje i krokodil kopčom
- Adapter za produžne kablove
- Certifikat kalibriranja
- Vodič za brzi početak (na poklopcu)
- Upute na CD-u
- 8 punjivih baterija 1,2 V (NiMH, Mignon, AA, IEC R6)
- Punjač
