Name: Laserfuchs križni laser križ 3.5 mW
Brand: Laserfuchs
SKU: 2987668
Availability: BackOrder

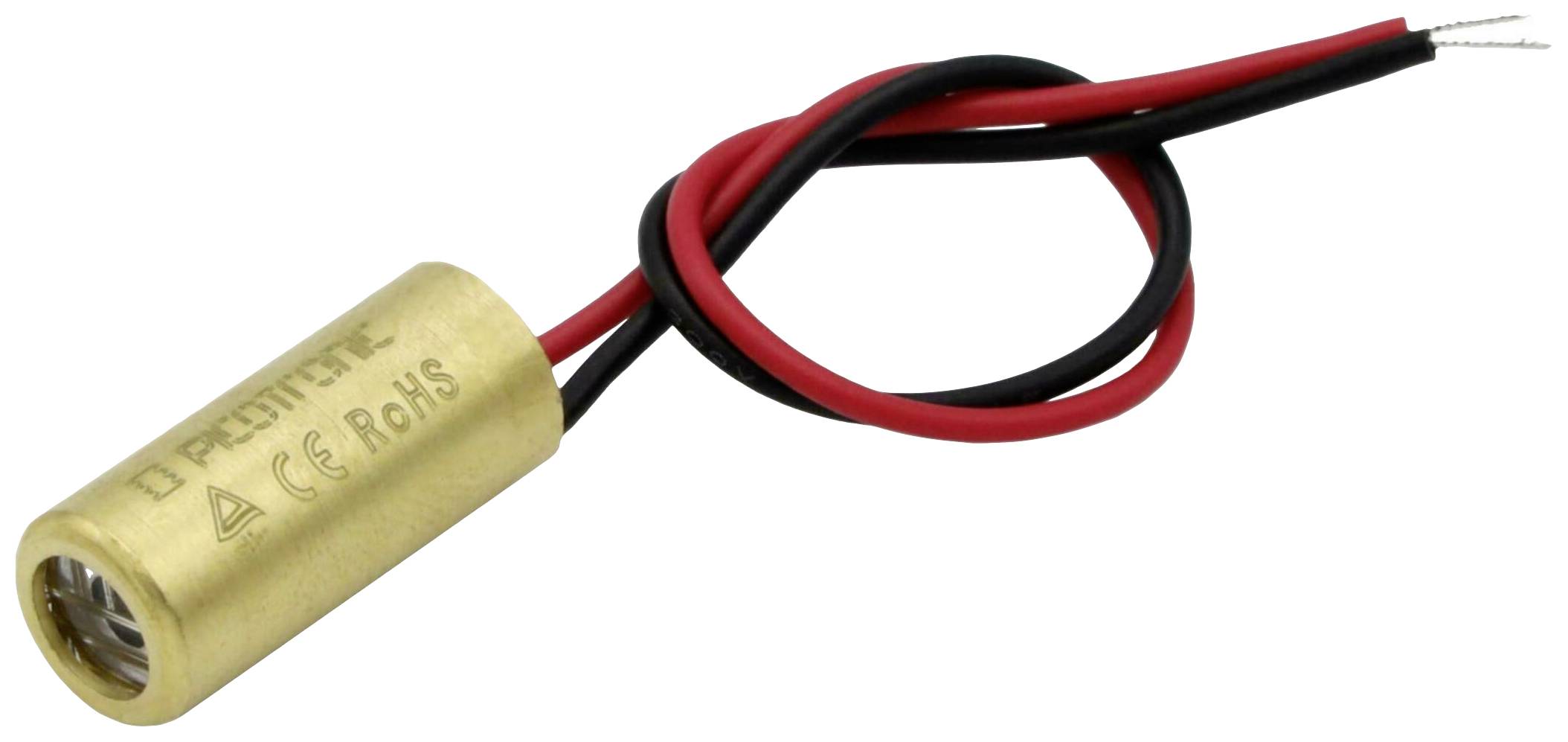

Mali mosežni laser s crvenim i crnim kabelima, pogodan za elektroničke projekte ili kao pointer.

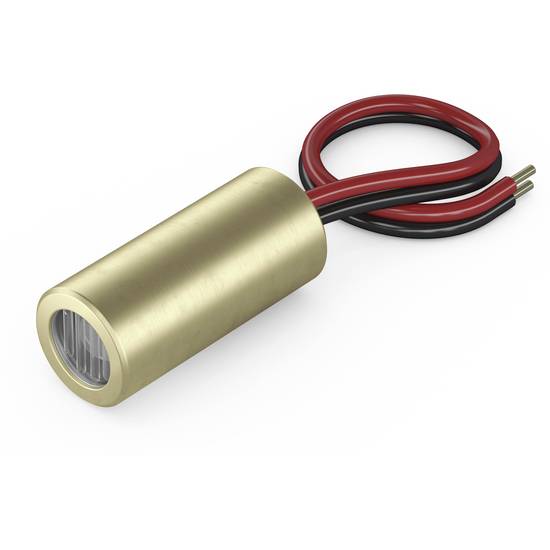

Cilindričan metalni tijelo s podnožjem za žarulju, spojeno crno-crvenim kabelom za električne priključke.

Crna pozadina s crvenim križem koji prikazuje dvije okomite i vodoravne linije.

Paket je skeniran barkod skenerom. Naljepnica prikazuje serijski broj i barkod.

Tehnički nacrt kruga s dva promjera. Vanjski 'Ø 9', unutarnji 'Ø 6', oba označena mjernim linijama.

Tehnički nacrt cilindričnog senzora dužine 20 mm i promjera 9 mm, s tri izlazna kabela.

Linearski crtež cilindričnog senzora s dva istaknutna žica, vjerojatno za električne spojeve.

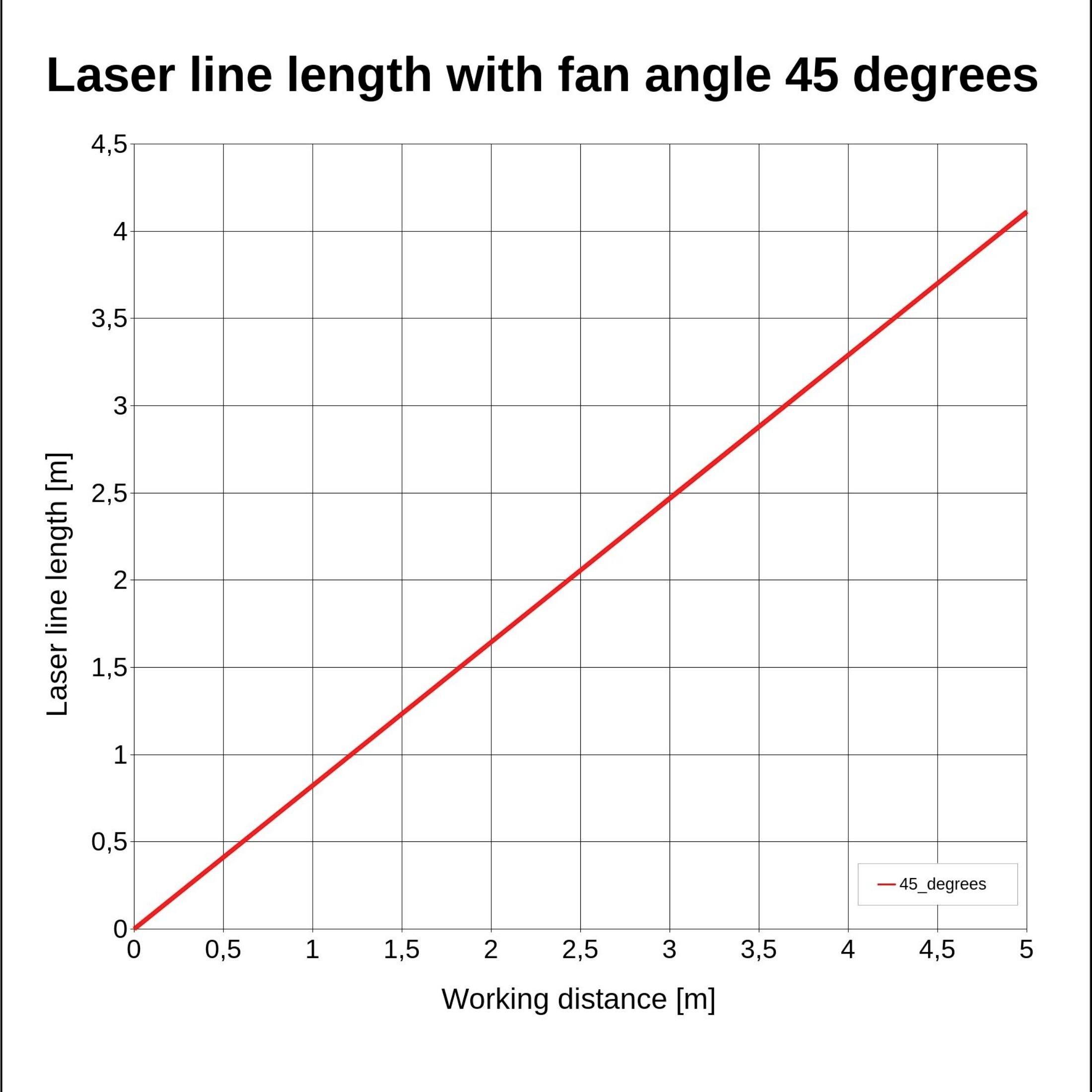

Dijagram prikazuje duljinu lasera pri kutu lepeze od 45 stupnjeva. Osi pokazuju radni razmak u metrima i duljinu lasera u metrima. Linija linearno raste.

1/8

Vrsta proizvoda

križni laser

Zračenje - značajke

križ

Valna duljina

635 nm

Snaga

3.5 mW

Promjer

6 mm

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,10.11.

302 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (42,99 € / komad)

42,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Laserfuchs križni laser križ 3.5 mW

Kategorija lasera: 1
Zračenje - značajke: križ

Više informacija

Tehnički podaci

Materijal: mesing
Optička snaga: 3,5 mW
Životni vijek: 3000 sati
Radna temperatura: -20°C – 40 °C
Temperatura skladištenja: -40°C - 80°C
Oblik grede: križ
Laserska klasa 1
Divergencija: H - 1,0 mrad
Kut otvaranja: 45 °
Radna udaljenost: 2 m
Optika: Akrilna leća
Laserska tehnologija: dioda
Fokus: fiksni (1000 mm)
Stambeni potencijal: VDD(+)
Potencijal kućišta: VDD(+)Fokus: fiksni (1000 mm)
Boja GND kabela: crna
Dužina kabela: 100 mm
Vrsta kabela: 26AWG, 0,14 mm²
Izlazni promjer optike: 6 mm

Vrsta proizvoda: križni laser

Zračenje - značajke: križ

Svojstva žarišta: fiksni fokus 1000 mm

Valna duljina: 635 nm

: 3.5 mW

Promjer: 6 mm

Dužina: 20 mm

Kategorija lasera: 1

Kut otvaranja: 45°

Odstupanje zrake: 1.0 mrad

Radna udaljenost: 2 m

Radni napon: 5 V/DC

Pogonska struja: 40 mA

Materijal: mjed

dim.: (Ø x D) 6 mm x 20 mm

Težina: 6 g

RoHS-konforno: Da

Širina: 9 mm

Maks. temperatura: 40 °C

Min. temperatura: -20 °C

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2987668 Laserfuchs križni laser križ 3.5 mW

Informacije

Informacije 2987668 Laserfuchs križni laser križ 3.5 mW

Izjava o sukladnosti

Izjava o sukladnosti 2987668 Laserfuchs križni laser križ 3.5 mW

Izvedba

Križni laser, crveni, 635nm, 5mW, 45°, laserska klasa 1, fokus 1m, 3-5V DC, 9x20mm
Tip LFC635-5-5(9x20)45 je laser za projiciranje crvenog laserskog križa koji je znatno vidljiviji zahvaljujući valnoj duljini od 635nm od usporedivog lasera sa 650nm. Laser ima vrlo kompaktan dizajn (9x20 mm). Radni vijek laserskog modula veći je od 3000 sati. Kut otvaranja od 45° stvara laserski križ duljine 0,8 m na udaljenosti od 1 m. Potrošnja struje je vrlo niska na približno 40mA, tako da se 2 baterije mogu lako koristiti za napajanje i laserski modul se može koristiti mobilni. Na primjer, možete koristiti našu bateriju s 2 x 1,5 V baterije (AA) kao napajanje. Ovaj križni laser koristi se, na primjer, u uređajima za niveliranje, sustavima za lasersko označavanje i za precizno pozicioniranje objekata. Tipična područja primjene su jeftine aplikacije. Ovaj modul spada u klasu lasera 1.
Karakteristike grede: križ, debljina linije 1.2mm@1m
Optička snaga: 5mW (klasa lasera 1); Fokus 1m
Kompaktan dizajn: 9x20 mm; Kut otvaranja: 45°; Odstupanje osi: do 3,0°; Ortogonalnost: 1°
Kut otvaranja (45°) proizvodi lasersku liniju duljine 0,8 m na radnoj udaljenosti od 1 m.
Za primjenu u npr. laserskim libelama, sustavima laserskog označavanja, robotici i izložbenom sektoru. Napajanje 3V do 5V. Za napajanje možete koristiti našu Picotronic bateriju 3V ili Picotronic LFNT-3 napajanje, na primjer.
Ovaj tekst je strojno preveden.

Opis

Izvedba

Križni laser, crveni, 635nm, 5mW, 45°, laserska klasa 1, fokus 1m, 3-5V DC, 9x20mm
Tip LFC635-5-5(9x20)45 je laser za projiciranje crvenog laserskog križa koji je znatno vidljiviji zahvaljujući valnoj duljini od 635nm od usporedivog lasera sa 650nm. Laser ima vrlo kompaktan dizajn (9x20 mm). Radni vijek laserskog modula veći je od 3000 sati. Kut otvaranja od 45° stvara laserski križ duljine 0,8 m na udaljenosti od 1 m. Potrošnja struje je vrlo niska na približno 40mA, tako da se 2 baterije mogu lako koristiti za napajanje i laserski modul se može koristiti mobilni. Na primjer, možete koristiti našu bateriju s 2 x 1,5 V baterije (AA) kao napajanje. Ovaj križni laser koristi se, na primjer, u uređajima za niveliranje, sustavima za lasersko označavanje i za precizno pozicioniranje objekata. Tipična područja primjene su jeftine aplikacije. Ovaj modul spada u klasu lasera 1.
Karakteristike grede: križ, debljina linije 1.2mm@1m
Optička snaga: 5mW (klasa lasera 1); Fokus 1m
Kompaktan dizajn: 9x20 mm; Kut otvaranja: 45°; Odstupanje osi: do 3,0°; Ortogonalnost: 1°
Kut otvaranja (45°) proizvodi lasersku liniju duljine 0,8 m na radnoj udaljenosti od 1 m.
Za primjenu u npr. laserskim libelama, sustavima laserskog označavanja, robotici i izložbenom sektoru. Napajanje 3V do 5V. Za napajanje možete koristiti našu Picotronic bateriju 3V ili Picotronic LFNT-3 napajanje, na primjer.
Ovaj tekst je strojno preveden.
