Name: Laserfuchs križni laser križ 0.75 mW
Brand: Laserfuchs
SKU: 2987516
Availability: BackOrder

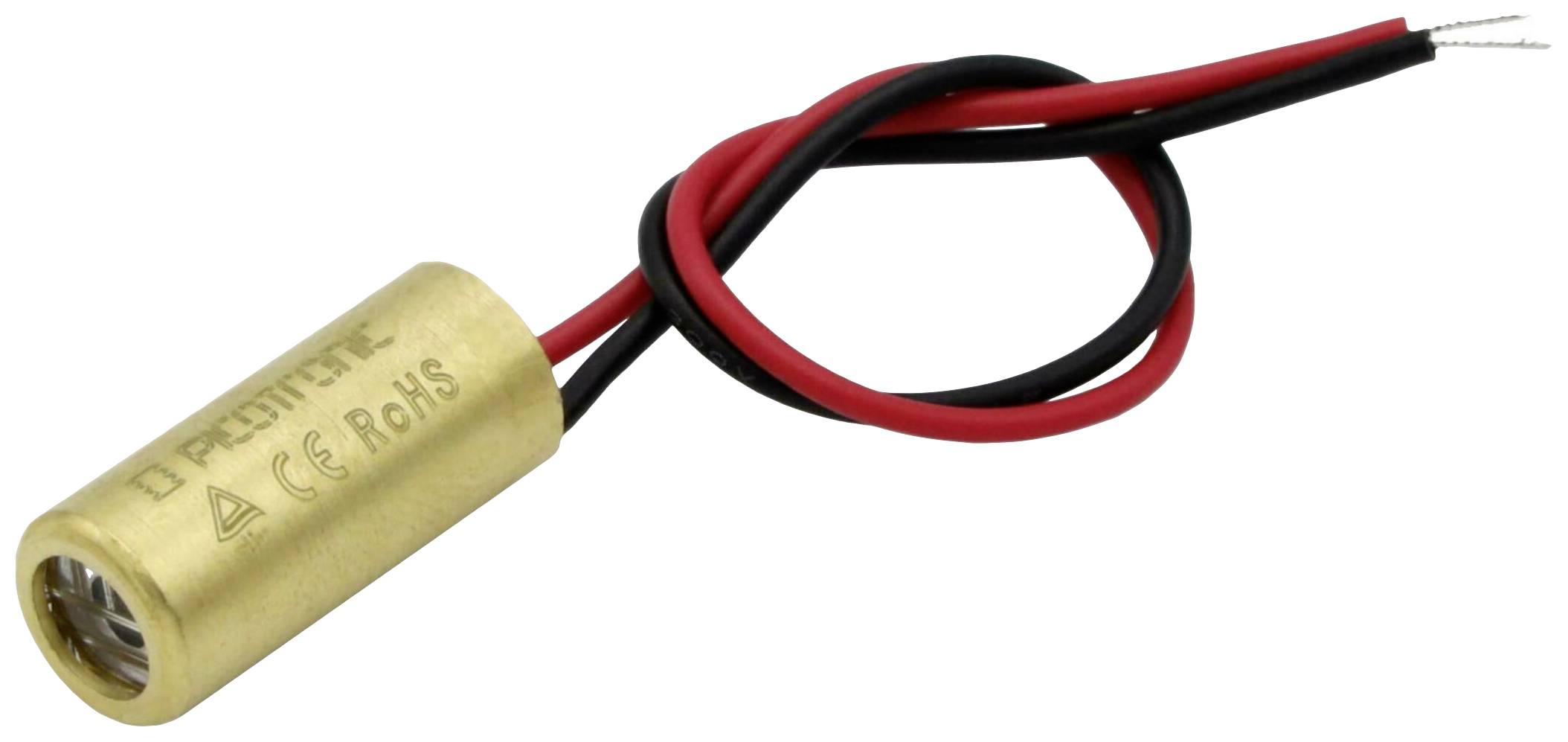

Mali cilindrični laser-diodni modul s crvenim i crnim kabelima, pogodan za jednostavne optičke primjene ili DIY projekte.

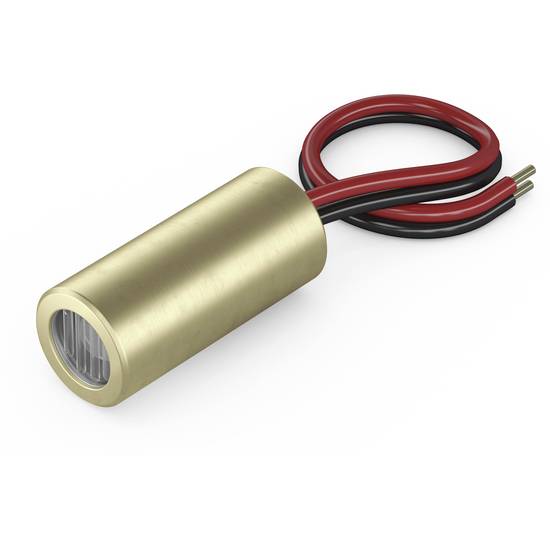

Cilindrični zlatni laser s dva izolirana kabela, jedan crveni i jedan crni, spojena na kraju kućišta.

Kružni dijagram funkcionalnih testova prikazuje 6 % sistemskih testova, 35 % unit testova, 30 % integracijskih testova, 15 % testova sučelja, 14 % ostalih testova.

Kutija s barkod oznakom i natpisom 'DE-DPD-0156'. Crveni laser usmjeren je na barkod.

Tehnički nacrt kruga s dva promjera. Vanjski promjer je 9 mm, unutarnji promjer je 6 mm.

Shema električne komponente s cilindričnim tijelom dugačkim 20 mm i promjera 9 mm. Iz njega viruju tri kabela.

Prikaz cilindričnog senzora s dva istaknutna kabela, prikazan kao tehnički nacrt.

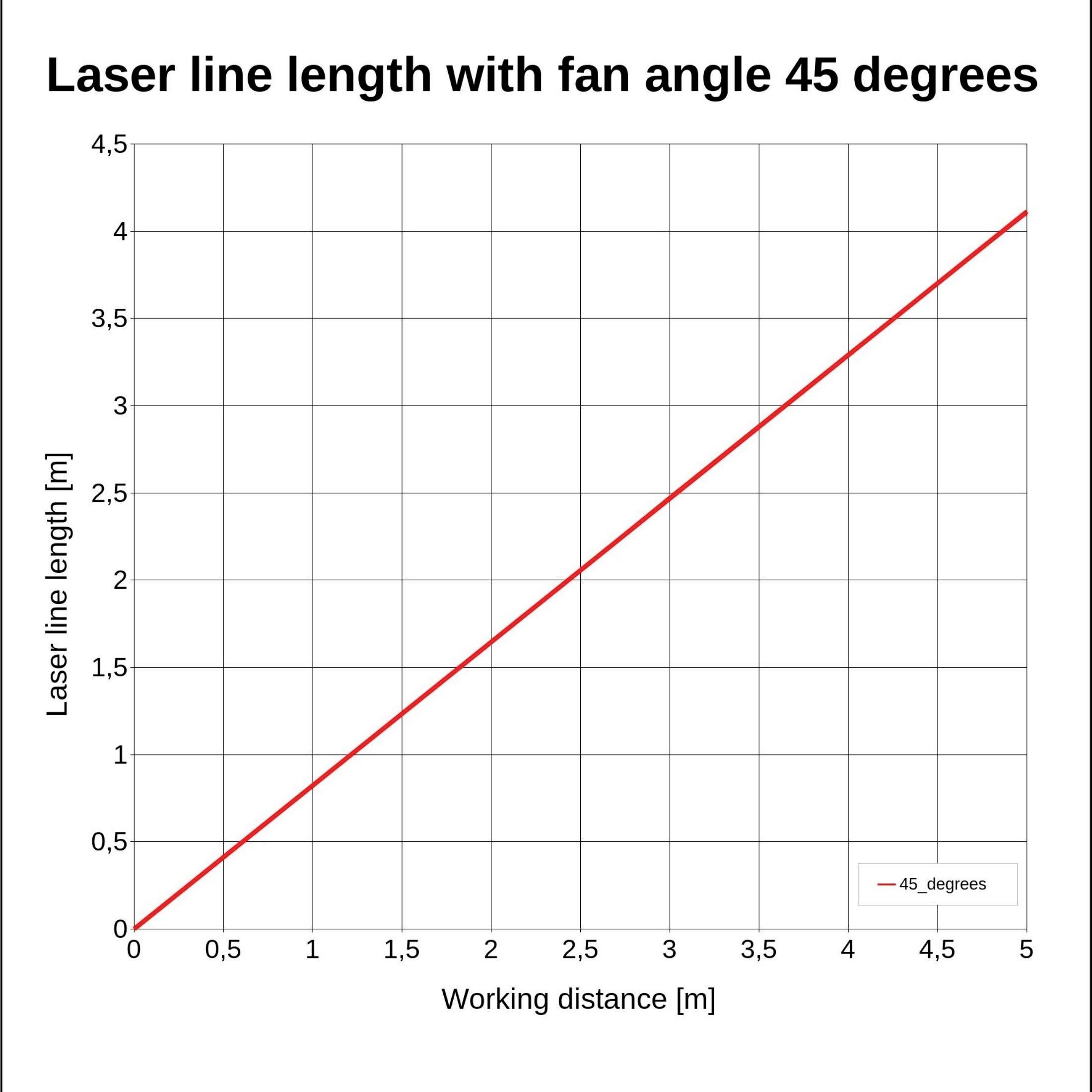

Graf prikazuje 'Duljinu laserske linije kod kuta lepeze od 45 stupnjeva'. Y-os: Duljina lasera [m], X-os: Radna udaljenost [m]. Linearan porast.

1/8

Vrsta proizvoda

križni laser

Zračenje - značajke

križ

Valna duljina

650 nm

Snaga

0.75 mW

Promjer

6 mm

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,10.11.

56 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (32,99 € / komad)

32,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Laserfuchs križni laser križ 0.75 mW

Kategorija lasera: 1
Zračenje - značajke: križ

Više informacija

Tehnički podaci

Materijal: mesing
Optička snaga: 0,75mW
Životni vijek: 3000 sati
Radna temperatura: -20°C – 40 °C
Temperatura skladištenja: -40°C - 80°C
Oblik grede: križ
Laserska klasa 1
Divergencija: H - 1,0 mrad
Kut otvaranja: 45 °
Radna udaljenost: 0,1 m
Optika: Akrilna leća
Laserska tehnologija: dioda
Fokus: fiksni (100 mm)
Fokus: fiksni (100 mm)
Boja GND kabela: crna
Dužina kabela: 100 mm
Vrsta kabela: 26AWG, 0,14 mm²
Izlazni promjer optike: 6 mm
Zaštitna leća: da
Klasa zaštite: IP 54

Vrsta proizvoda: križni laser

Zračenje - značajke: križ

Svojstva žarišta: fiksni fokus 100 mm

Valna duljina: 650 nm

: 0.75 mW

Promjer: 6 mm

Dužina: 20 mm

Kategorija lasera: 1

Kut otvaranja: 45°

Odstupanje zrake: 1.0 mrad

Radna udaljenost: 0.1 m

Radni napon: 3 V/DC

Pogonska struja: 15 mA

Materijal: mjed

dim.: (Ø x D) 6 mm x 20 mm

Težina: 5.5 g

RoHS-konforno: Da

Širina: 9 mm

Maks. temperatura: 40 °C

Min. temperatura: -20 °C

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2987516 Laserfuchs križni laser križ 0.75 mW

Informacije

Informacije 2987516 Laserfuchs križni laser križ 0.75 mW

Izjava o sukladnosti

Izjava o sukladnosti 2987516 Laserfuchs križni laser križ 0.75 mW

Izvedba

Križni laser, crveni, 650nm, 1mW, 45°, laserska klasa 1, fokus 0,1m, 3-12V DC, 9x20mm
Tip LFC650-1-12(9x20)45-F100-C100 je laser za projiciranje crvenog laserskog križa na 650nm. Laser ima vrlo kompaktan dizajn (9x20 mm). Radni vijek laserskog modula veći je od 3000 sati. Kut otvaranja od 45° stvara laserski križ duljine 0,08 m na udaljenosti od 0,1 m. Potrošnja struje je vrlo niska na približno 15mA, tako da se 2 baterije mogu lako koristiti za napajanje i laserski modul se može koristiti mobilni. Na primjer, možete koristiti našu bateriju s 2 x 1,5 V baterije (AA) kao napajanje. Ovaj križni laser koristi se, na primjer, u uređajima za niveliranje, sustavima za lasersko označavanje i za precizno pozicioniranje objekata. Tipična područja primjene su jeftine aplikacije. Ovaj modul spada u klasu lasera 1.
Karakteristike grede: križ, debljina linije [email protected];
Optička snaga: 1mW (klasa lasera 1); Fokus 0,1 m
Kompaktan dizajn: 9x20 mm; Kut otvaranja: 45°; Odstupanje osi: do 3,0°
Kut otvaranja (45°) proizvodi lasersku liniju duljine 0,08 m na radnoj udaljenosti od 0,1 m.
Za primjenu u npr. laserskim libelama, sustavima laserskog označavanja, robotici i izložbenom sektoru. Napajanje 3V do 12V. Za napajanje možete koristiti našu Picotronic bateriju od 3V, na primjer.
Ovaj tekst je strojno preveden.
