KD Elektronik 151844 pretvarač signala analogan u PWM
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
4 kom. - zaliha Njemačka
Broj
Ukupno (214,99 € / komad)
214,99 €
uklj. PDV
Dostupno još samo 4 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

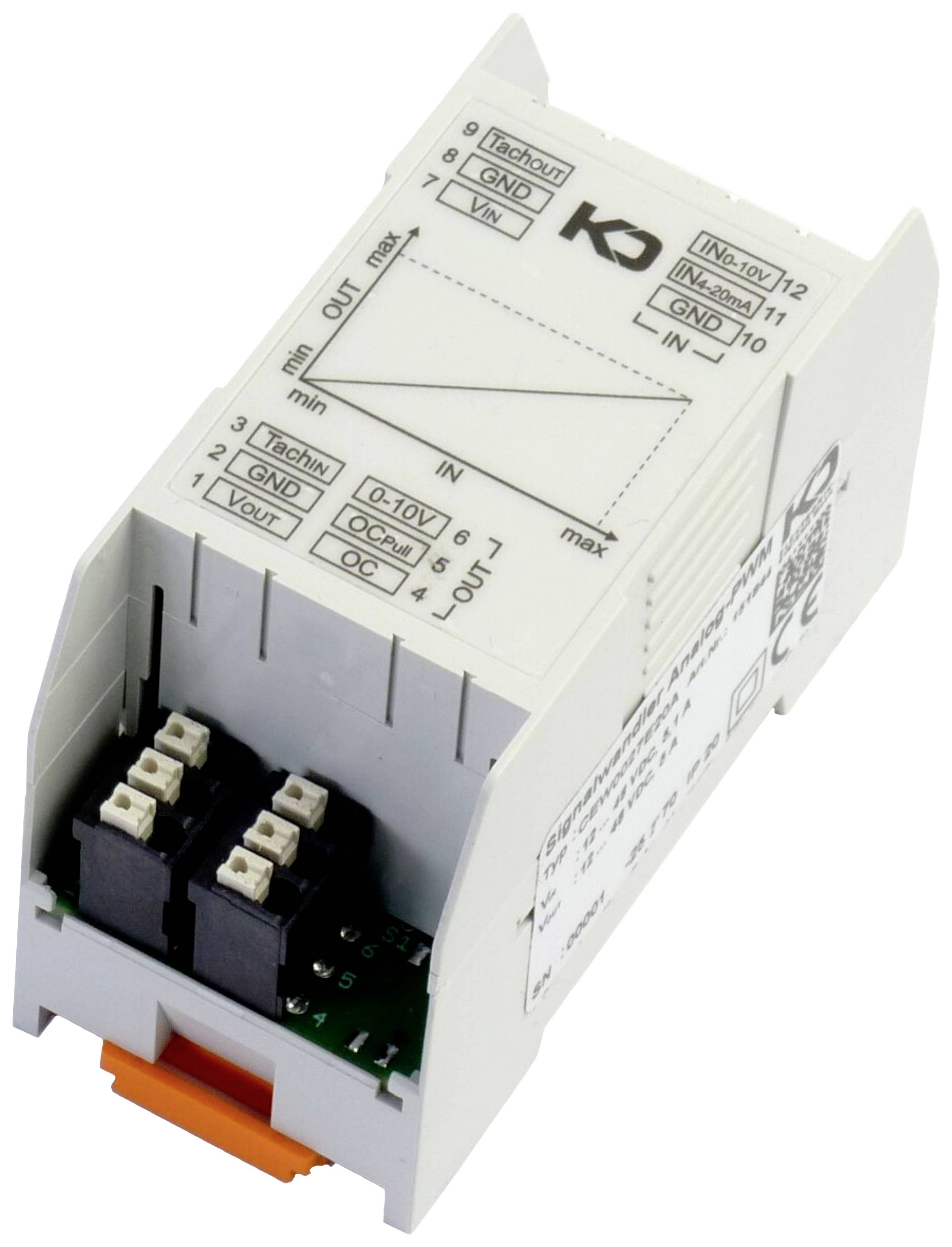

KD Elektronik 151844 pretvarač signala analogan u PWM
- Pretvorba signala 0 ... 10 V ili 4 ... 20 mA u PWM signal
- Upravljanje DC i AC ventilatorima s PWM upravljačkim ulazom ili 0 ... 10 V ulazom
- Izravno spajanje DC ventilatora s potrošnjom struje do 5 A
Tehnički podaci
- Vrsta proizvoda
pretvarač signala analogan u PWM
- Radni napon
12 V
48 V
- Boja
svijetlosiva
- dim.
(D x Š x V) 76 x 36 x 51 mm
- Širina
36 mm
- Visina
51 mm
- Dužina
76 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2901006 KD Elektronik 151844 pretvarač signala analogan u PWM
Upute za rad i sigurnost
Upute za rad i sigurnost 2901006 KD Elektronik 151844 pretvarač signala analogan u PWM
Opis
Pretvarač signala pretvara analogni standardni signal (0 ... 10 V ili 4 ... 20 mA) u PWM signal (0 ... 100% radnog ciklusa). Modul pruža dva različita tipa PWM kontrolnih sučelja (Open Collector i Open Collector with Pullup), a svaki daje istu brzinu. Postoji i analogni izlaz od 0 ... 10 V, koji također daje istu brzinu. Ako su spojena oba ulaza signala (AI0-10V i AI4-20mA), izlaz će biti veća od rezultirajućih brzina. AC ili DC ventilatori se mogu spojiti, iako se DC ventilatori s potrošnjom struje do 5 A mogu spojiti izravno.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Analogni PWM pretvarač signala
- 12-48VDC
- Ulazni signal:
- 0-10V ili 4-20mA
- Kontrolni izlaz:
- Otvoreni kolektor sa i bez izvlačenja
- 0-10V
- Širok raspon ulaznog napona 12 … 48 VDC
- Kompatibilan s ebm-papst ventilatorima
- Montaža: standardna montažna letvica 35 mm
- Pretvorba analognog standardnog signala (npr. izlaz PLC-a) u PWM signal za podešavanje brzine motora koji imaju PWM upravljački ulaz
- Regulacija brzine vrtnje motora u razvodnim ormarima, uređajima za grijanje, ventilaciju i klimatizaciju
- Kombinirana aplikacija s detekcijom kvara ventilatora tvrtke KD Elektroniksystem
Napomene
