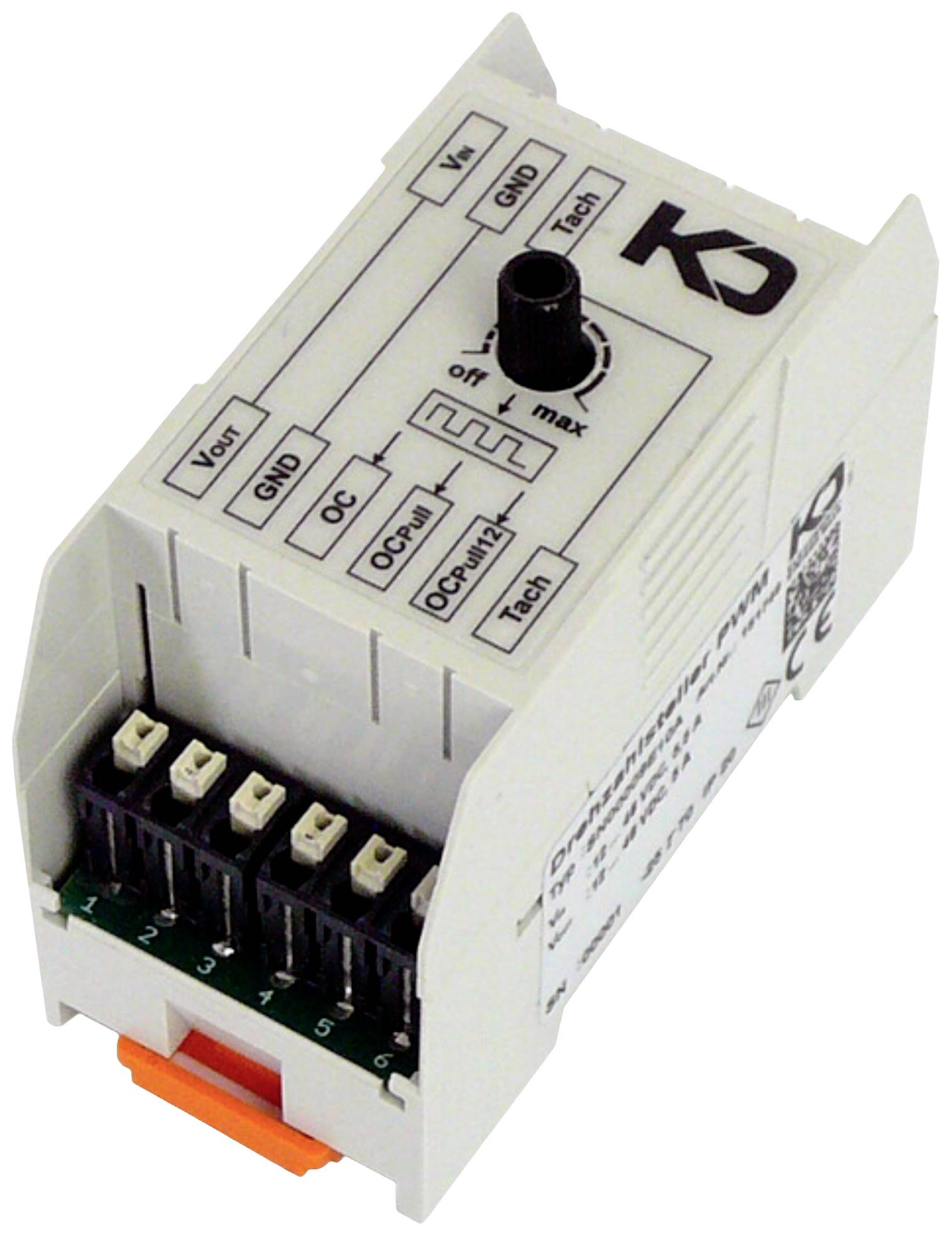

KD Elektronik 151749 regulator broja okretaja 0.8 W
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
4 kom. - zaliha Njemačka
Broj
Ukupno (184,99 € / komad)
184,99 €
uklj. PDV
Dostupno još samo 4 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
KD Elektronik 151749 regulator broja okretaja 0.8 W
- Fiksna postavka brzine za DC i AC motore s PWM upravljačkim ulazom
- Beskonačno promjenjivo podešavanje brzine u cijelom rasponu podešavanja
- Izravno spajanje DC ventilatora s potrošnjom struje do 5 A
- Širok raspon ulaznog napona 12 … 48 VDC
Tehnički podaci
- Vrsta proizvoda
regulator broja okretaja
- Radni napon
12 V
48 V
0.8 W
- Kapacitet kontaktnog opterećenja (maks.)
5.1 A
- Boja
svijetlosiva
- Težina
40 g
- dim.
(D x Š x V) 76 x 36 x 60 mm
- Širina
36 mm
- Visina
60 mm
- Dužina
76 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2901007 KD Elektronik 151749 regulator broja okretaja 0.8 W
Upute za rad i sigurnost
Upute za rad i sigurnost 2901007 KD Elektronik 151749 regulator broja okretaja 0.8 W
Opis
Modul regulatora brzine koristi se za postavljanje brzine motora, ventilatora, puhala ili pumpi s PWM upravljačkim ulazom. Mogu se koristiti AC ili DC motori, iako se DC motori s potrošnjom struje do 5 A mogu spojiti izravno na regulator brzine.
Modul pruža tri različita tipa PWM kontrolnih sučelja (otvoreni kolektor, otvoreni kolektor s povlačenjem, otvoreni kolektor s povlačenjem i ograničenjem na 12 V), a svako daje istu brzinu.
Po izboru, signal tahometra iz ventilatora ili motora može se provući kroz modul kako bi se nadzirao uzvodnim sustavom za otkrivanje kvara. Signal brzinomjera prolazi interno.
Modul ima ručno upravljanu okretnu tipku na vrhu koja mijenja upravljački signal na tri PWM kontrolna izlaza od 0% do 100% (radni ciklus). Lijevi graničnik gumba odgovara 0%.
Ovaj tekst je strojno preveden.
Modul pruža tri različita tipa PWM kontrolnih sučelja (otvoreni kolektor, otvoreni kolektor s povlačenjem, otvoreni kolektor s povlačenjem i ograničenjem na 12 V), a svako daje istu brzinu.
Po izboru, signal tahometra iz ventilatora ili motora može se provući kroz modul kako bi se nadzirao uzvodnim sustavom za otkrivanje kvara. Signal brzinomjera prolazi interno.
Modul ima ručno upravljanu okretnu tipku na vrhu koja mijenja upravljački signal na tri PWM kontrolna izlaza od 0% do 100% (radni ciklus). Lijevi graničnik gumba odgovara 0%.
Ovaj tekst je strojno preveden.
Izvedba
- Regulator brzine
- PWM SN00009E u kućištu
- 76x36x60 mm
- 12-48VDC
- maks. 0,8 W (bez ventilatora)
- maks. 5,1 A (uključujući maks. struju ventilatora)
- IP20
- Prošao je signal brzinomjera
- Kompatibilan s ebm-papst ventilatorima
- Montaža: standardna montažna letvica 35 mm
- Podešavanje brzine ventilatora, pumpi i motora koji imaju PWM upravljački ulaz
- Kombinirana aplikacija s detekcijom kvara ventilatora tvrtke KD Elektroniksysteme
