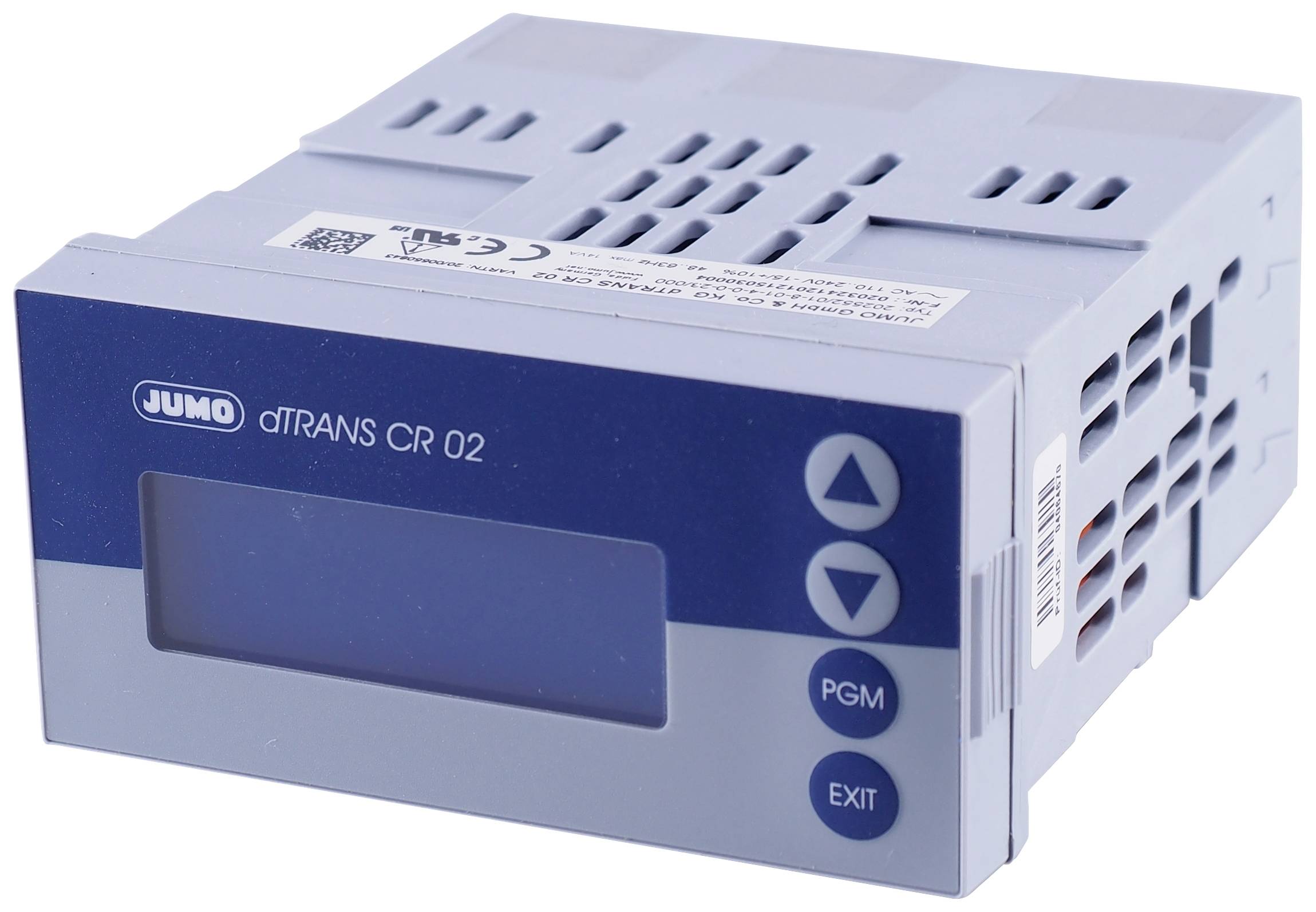

Jumo pH transmiter/kontroler, uključujući analogni izlaz opcijske ploče, AC 00560379

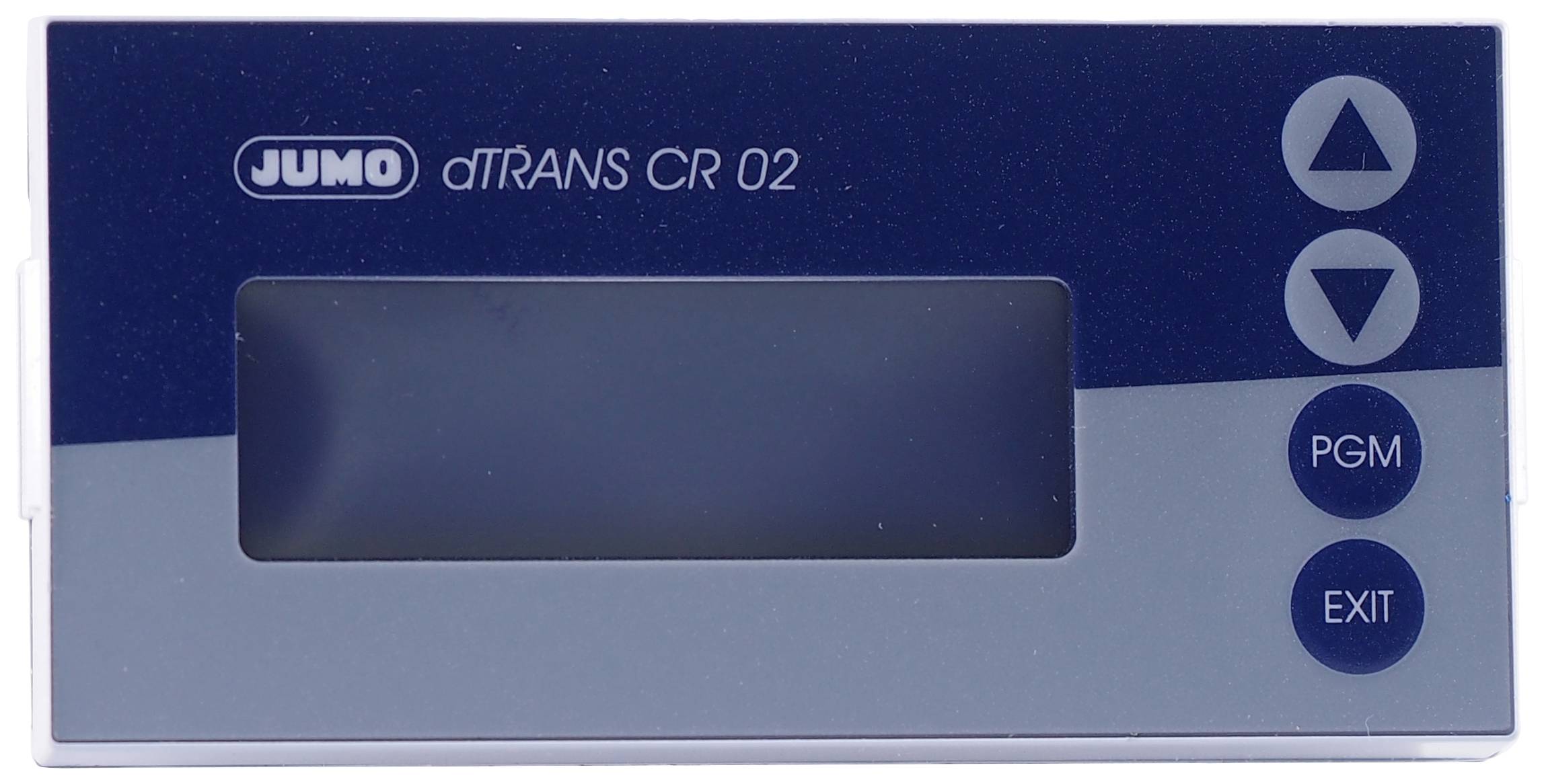

Ovaj pH transmiter/kontroler u kućištu ploče s prekidačima kompaktan je i istovremeno modularan uređaj koji može riješiti širok raspon zadataka zahvaljujući svojoj fleksibilnosti (uključujući 3 utora za opcijske tiskane ploče). Glavni ulaz se koristi za senzore za mjerenje pH vrijednosti ili redoks napona. Osim konvencionalnih staklenih senzora, mogu se koristiti ISFET senzori ili senzori za koncentraciju amonijaka. Na drugi analogni ulaz (kompenzacijski ulaz) mogu se spojiti otporni termometri Pt100 ili Pt1000, NTC/PTC ili standardni signali 0(4) do 20 mA ili 0 do 10 V. Dva binarna ulaza mogu se koristiti i kao inicijatori za akcije (npr. HOLD, zaključavanje tipkovnice) i kada su spojeni generatori impulsa (npr. senzori impelera) za mjerenje protoka. Grafički zaslon visokog kontrasta omogućuje prikaz ulaznih signala znamenkama ili kao stupčasti grafikon. Prikaz parametara u običnom tekstu čini rad razumljivim i sigurnim. Primjena je raznolika zbog podešavanja kao dvotočkasti, trotočkasti, trotočkasti stepenasti regulator ili kao kontinuirani regulator. Softver kontrolera također uključuje prebacivanje skupa parametara i matematički modul. Program za postavljanje dostupan je za praktičnu konfiguraciju putem osobnog računala. Osim već opisanih standardnih ulaza/izlaza, uređaj ima i analogni izlaz. Napajanje se vrši preko sklopnog izvora napajanja AC 110..240 V +10/-15 % 48..63 Hz. Električni priključak se izvodi sa stražnje strane preko vijčanih stezaljki.
