Jumo 60002262 2-točkasti regulator graničnik temperature 575 °C (max.) relej 10 A

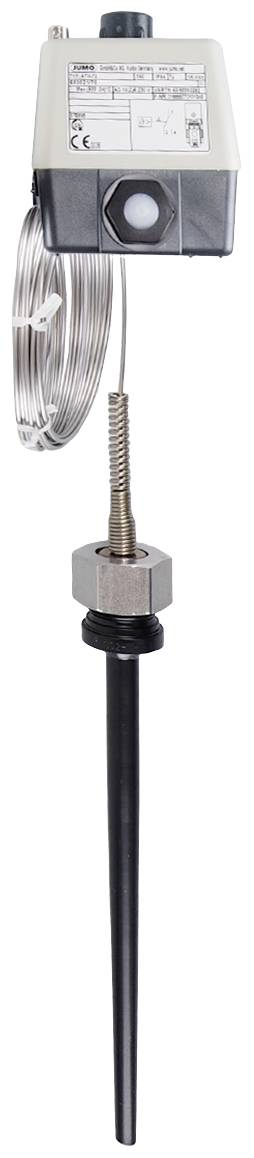

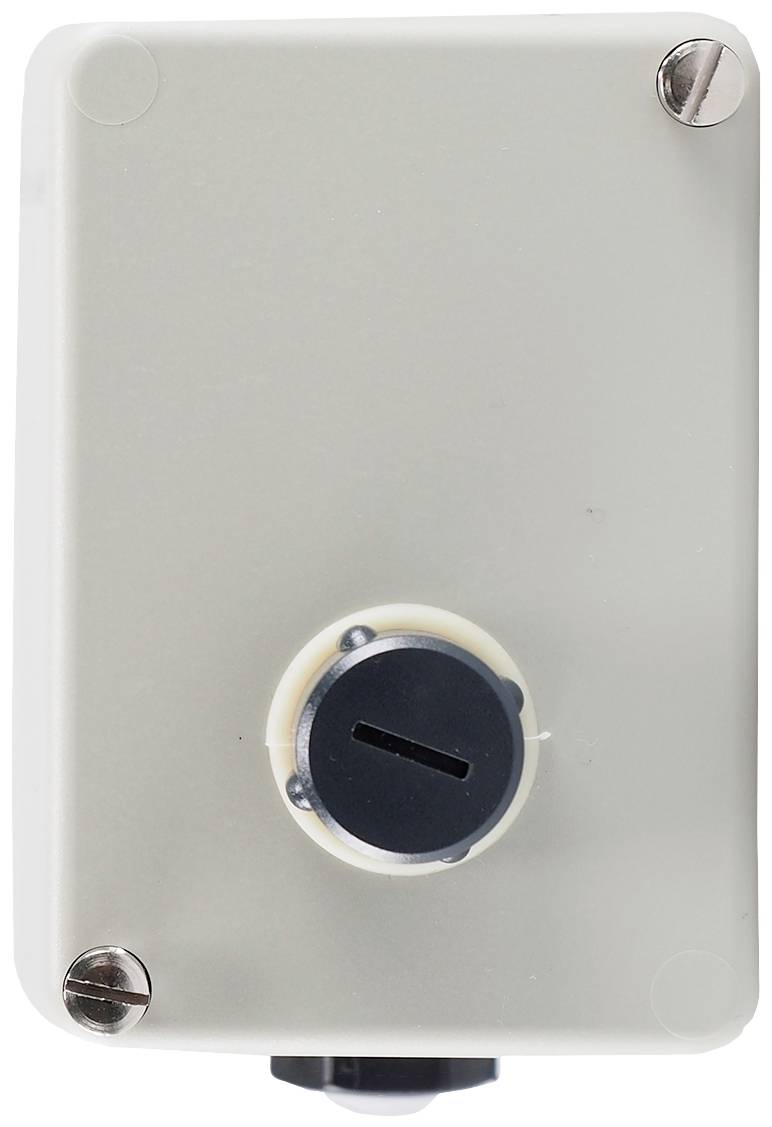

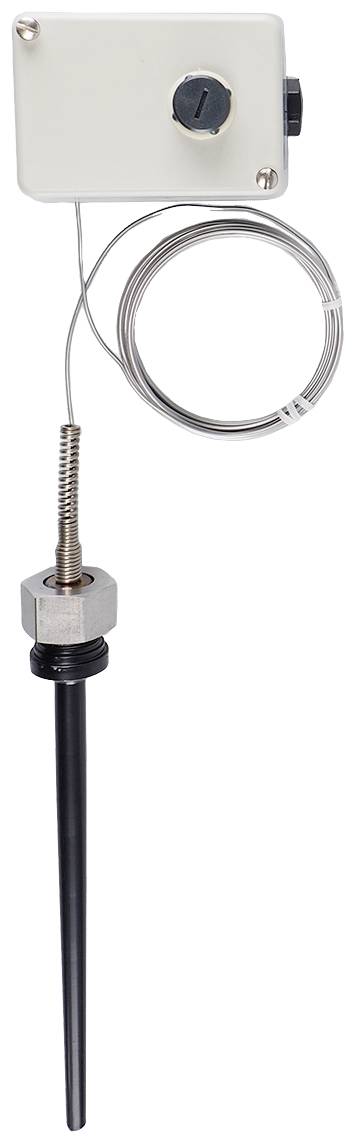

Zbog svog kućišta otpornog na udarce izrađenog od visokokvalitetne plastike, 1-polni mehanički nadgradni termostat vrlo je robustan i može se koristiti iu teškim uvjetima. Kućište je pričvršćeno s dva vijka kroz donji dio kućišta. Kapilarni izlaz je sa strane. Korišteni mjerni sustav radi na principu ekspanzije tekućine i može se bez problema koristiti do maksimalno dopuštene temperature senzora od 575 °C. Duljinski vod termostata izrađen je od nehrđajućeg čelika i može se postaviti fleksibilno, uzimajući u obzir radijus savijanja od 5 mm. Uređaj ima čeličnu uronjenu cijev konusnog promjera od 12 mm do 8 mm. Čahura je pričvršćena zavarenom ogrlicom promjera 30 mm. Čahura je pričvršćena na kapilaru spojnom maticom s navojem G 3/4 inča i ima ugradbenu duljinu od 200 mm. Najviša dopuštena temperatura okoline na kućištu (stupanj zaštite IP54) je 80 °C. Pomoću odvijača se nakon skidanja poklopca kućišta lako na unutarnjoj ljestvici namjesti željena temperatura za gašenje. Ako temperatura na senzoru temperature prijeđe postavljenu graničnu vrijednost, strujni krug (stezaljka 2) se otvara i dodatni signalni kontakt (stezaljka 4) se automatski zatvara. Mikroprekidač je mehanički zaključan. Nakon pada ispod opasne temperature za oko 15% raspona ljestvice, mikroprekidač se može otključati ručno. Sigurnosni graničnik temperature karakterizira visoka točnost uklopne točke od +0/-5% u gornjoj trećini ljestvice. Ako je mjerni sustav uništen, strujni krug je trajno otvoren, otključavanje više nije moguće. Preklopni kontakt je tada u neutralnom položaju, tako da nema prekidanja kontakata. Kada se senzor ohladi na temperaturu ispod približno -20 °C, strujni krug se također otvara; tek kada temperatura poraste iznad približno -20 °C STB se može ponovo ručno otključati tipkom za resetiranje. Odlučujuća prednost je što za mjerenje temperature nije potrebna dodatna pomoćna energija. Električni priključak se izvodi pomoću vijčanih stezaljki izravno na ugrađenom mikroprekidaču, koji može izravno prebaciti maksimalni dopušteni sklopni kapacitet od AC 230 volti / 10 A. Sigurnosni graničnik temperature može se koristiti vrlo fleksibilno i koristi se u tehnici grijanja, klimatizacije i ventilacije, kao iu industriji plastike, aparatima i strojarstvu, kao iu izgradnji peći, u razdjelnim stanicama daljinskog grijanja i za nadzor temperature u laboratorijima. i klima ormari. Uređaj je odobren prema DIN EN 14597 i DGRL i ima EAC odobrenje.
