Jumo 60002161 2-točkasti regulator višekanalni upravljački modul

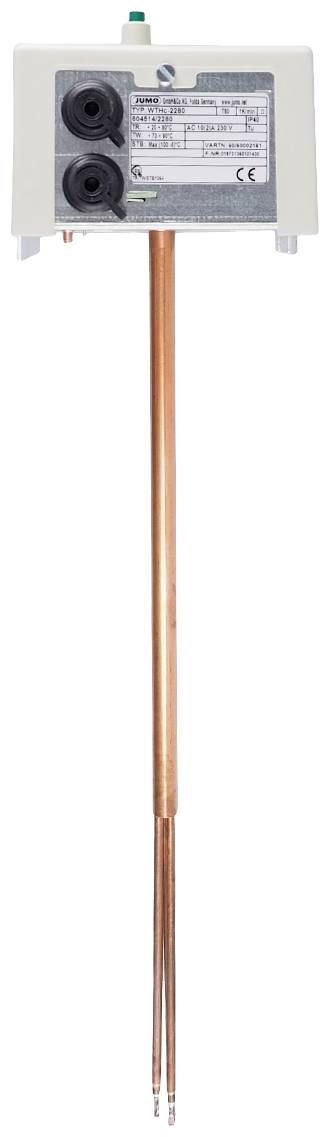

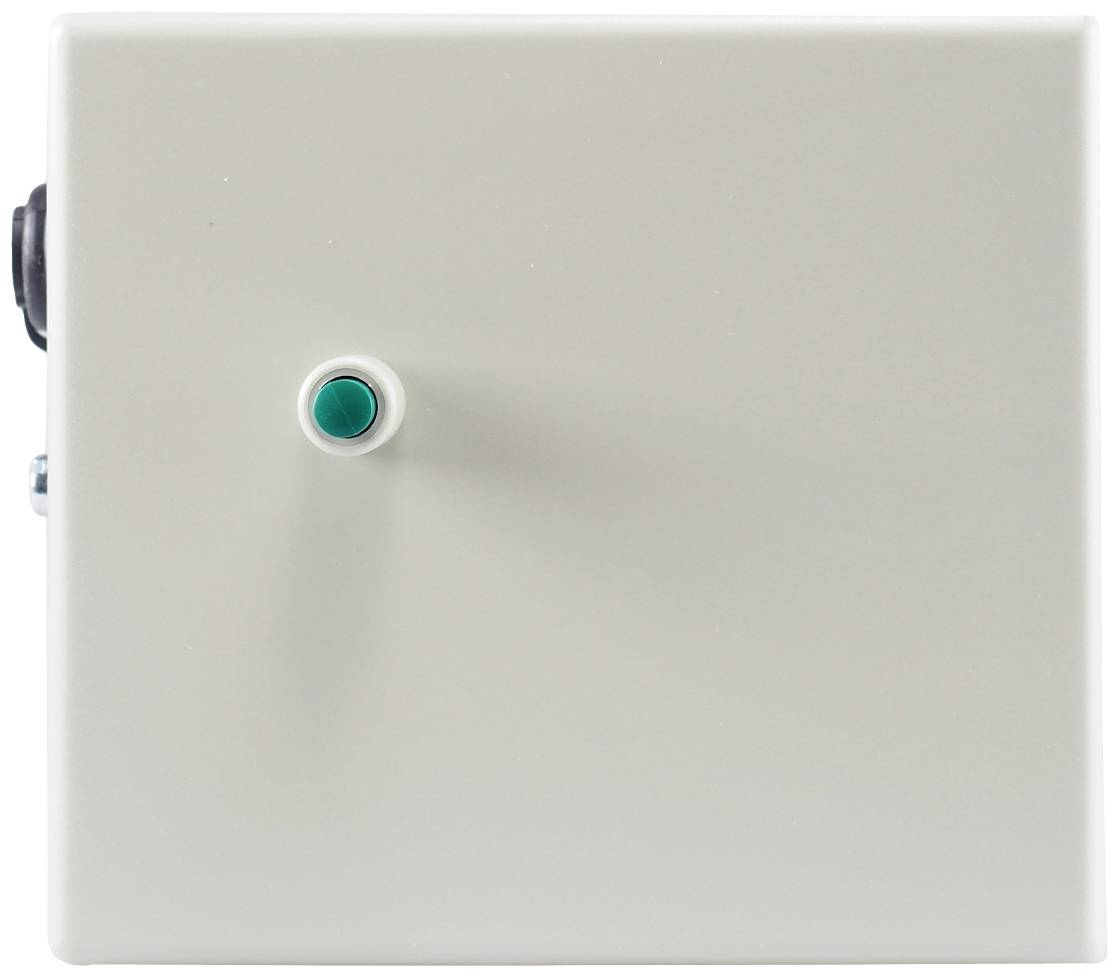

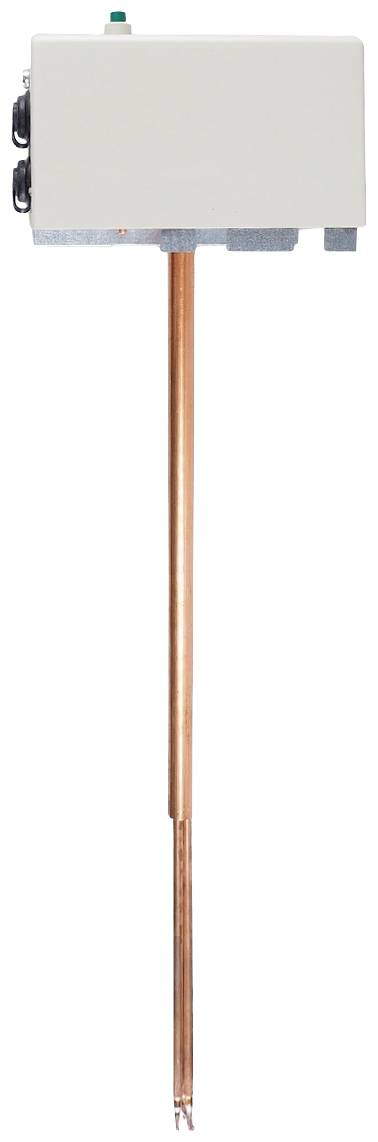

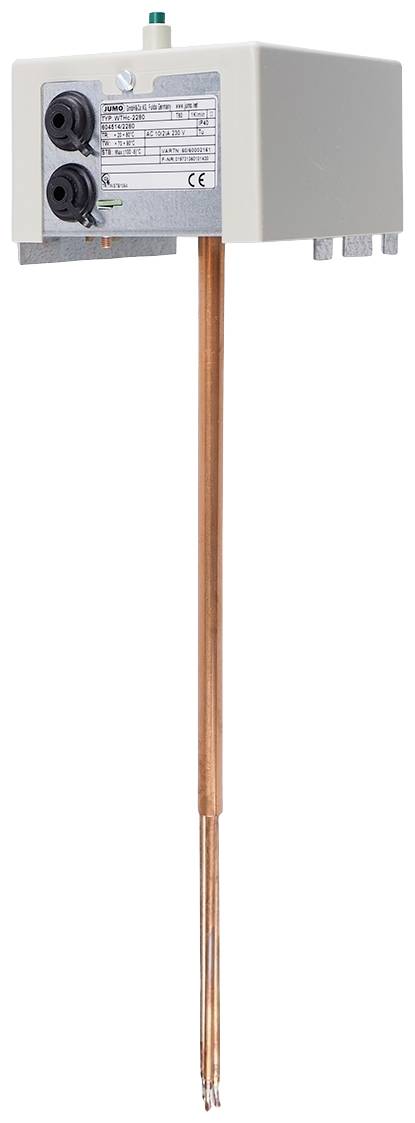

Termostat toplog zraka je kombinacija uređaja koja se sastoji od tri pojedinačna uređaja u kućištu s klasom zaštite IP40 s funkcijama regulatora temperature, nadzora temperature i trajno postavljenog sigurnosnog limitatora temperature. Preklopna glava je pričvršćena s dva vijka kroz donji dio kućišta. Uz pomoć odvijača, nakon skidanja poklopca kućišta, željena temperatura isključivanja regulatora temperature i monitora temperature može se podesiti pojedinačno na skali. Regulatori temperature i monitori temperature karakteriziraju visoka točnost uklopne točke od +/-4 K u gornjoj trećini ljestvice. Sigurnosni limitator temperature ima točnost uklopne točke od +0/-5 K i tvornički je podešen. Odlučujuća prednost je što za mjerenje temperature nije potrebna dodatna pomoćna energija. Električni priključak se izvodi na terminalnoj letvi postavljenoj na tiskanu ploču. Uređaj može izravno uključiti maksimalni dopušteni sklopni kapacitet od AC 230 volti / 10 A. Regulator temperature ima razliku prebacivanja (histereza) od približno 14 K, razlika uključivanja monitora temperature je približno 6 K. Nakon što se postigne zadana vrijednost, mikroprekidači dvaju uređaja se prebacuju i automatski vraćaju na kada temperatura padne ispod isklopne vrijednosti za vrijednost uklopne razlike prvobitno stanje. Kada se postigne zadana temperatura, sigurnosni limitator temperature otvara uklopnu traku i zaključava. Tek nakon što se temperatura ohladi za otprilike 10 K, prekidač se može ponovno ručno otključati. Držna cijev termostata izrađena je od bakra i ima ugradbenu duljinu od cca 220 mm i promjer od cca 10 mm. Tri senzora također su izrađena od bakra, svaki ima promjer od 4 mm i oko 2/3 viri iz cijevi za držanje. Tako se temperatura zraka može optimalno bilježiti. Poklopac kućišta izrađen je od polikarbonata, donji dio kućišta je od obojenog čeličnog lima. Termostati toplog zraka posebno su prikladni za korištenje u sustavima toplog zraka prema DIN 4794, na primjer u velikim prostorijama, halama ili radionicama. Uređaj je odobren prema DIN EN 14597 i ima EAC odobrenje.
