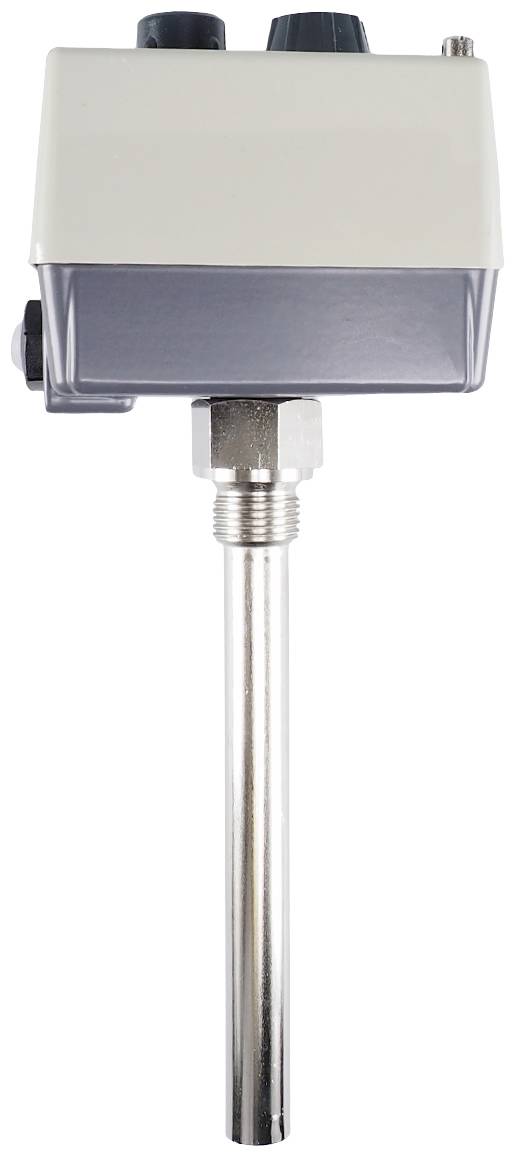

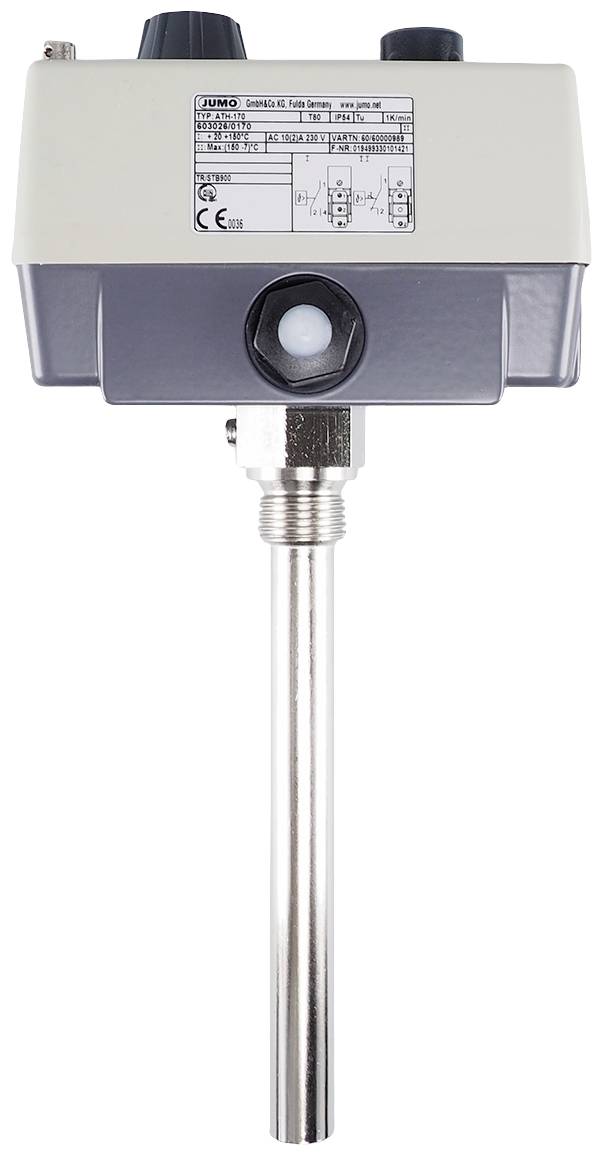

Jumo 60000989 2-točkasti regulator dvostruki termostat sonda za uranjanje -20 do 175 °C relej 10 A

Zahvaljujući kućištu otpornom na udarce s visokokvalitetnim plastičnim poklopcem i donjim dijelom od aluminijskog tlačnog lijeva, mehanički nadgradni dvostruki termostat vrlo je robustan i može se koristiti iu teškim uvjetima. Uređaj se sastoji od regulatora temperature i sigurnosnog limitatora temperature (STL). Temperatura regulatora temperature postavlja se pomoću regulatora zadane vrijednosti na skali. Željenu temperaturu isključivanja sigurnosnog limitatora temperature možete podesiti na skali nakon skidanja poklopca kućišta pomoću odvijača. &lt,br&gt,Regulator temperature karakterizira visoka točnost uklopne točke od +0/-1,5% u gornjoj trećini ljestvice i ima uklopnu razliku (histerezu) od približno 3 do 4% raspona ljestvice. Isključuje se nakon što se postigne točka isključivanja i automatski se vraća u prvobitno stanje nakon što temperatura isključivanja padne ispod vrijednosti diferencijala uključivanja. &lt,br&gt,Ako temperatura na senzoru temperature sigurnosnog limitatora temperature premaši postavljenu graničnu vrijednost, strujni krug se otvara i mikroprekidač se mehanički zaključava. Nakon pada ispod opasne temperature za približno 10% raspona ljestvice, mikroprekidač sigurnosnog limitatora temperature može se ručno otključati. Karakterizira ga visoka točnost uklopne točke od +0/-5% u gornjoj trećini ljestvice. Ako je mjerni sustav uništen, električni krug STB-a je trajno otvoren, otključavanje tada više nije moguće. Uklopni kontakt sigurnosnog limitatora temperature tada je u neutralnom položaju. Kada se senzor ohladi na temperaturu ispod približno -20 °C, strujni krug STB-a također se otvara, samo kada temperatura poraste iznad približno -20 °C STB se može ponovno ručno otključati tipkom za resetiranje.&lt ,br&gt,Ključan Prednost je u tome što nije potrebna dodatna pomoćna energija za mjerenje temperature. Električni priključak se izvodi pomoću vijčanih stezaljki izravno na ugrađenim mikroprekidačima, koji mogu izravno uključiti maksimalni dopušteni sklopni kapacitet od AC 230 volti / 10 A. &lt,br&gt, Korišteni mjerni sustavi rade prema principu ekspanzije tekućine i mogu se bez problema koristiti do maksimalno dopuštene temperature senzora od 175 °C. Potopna cijev od mesinga, poniklana, ima promjer 15 mm. Pričvršćuje se navojem G 1/2 forma A prema DIN 3852/2. Najveća dopuštena temperatura okoline na kućištu (stupanj zaštite IP54) je 80 °C koja se koristi u izgradnji peći, u predajnim stanicama daljinskog grijanja i za nadzor temperature u laboratorijima i klima kabinetima. Uređaj je odobren prema DIN EN 14597 i DGRL i ima EAC odobrenje.

Ovaj tekst je strojno preveden.
