Jumo 00569496 PLC panel s računalom

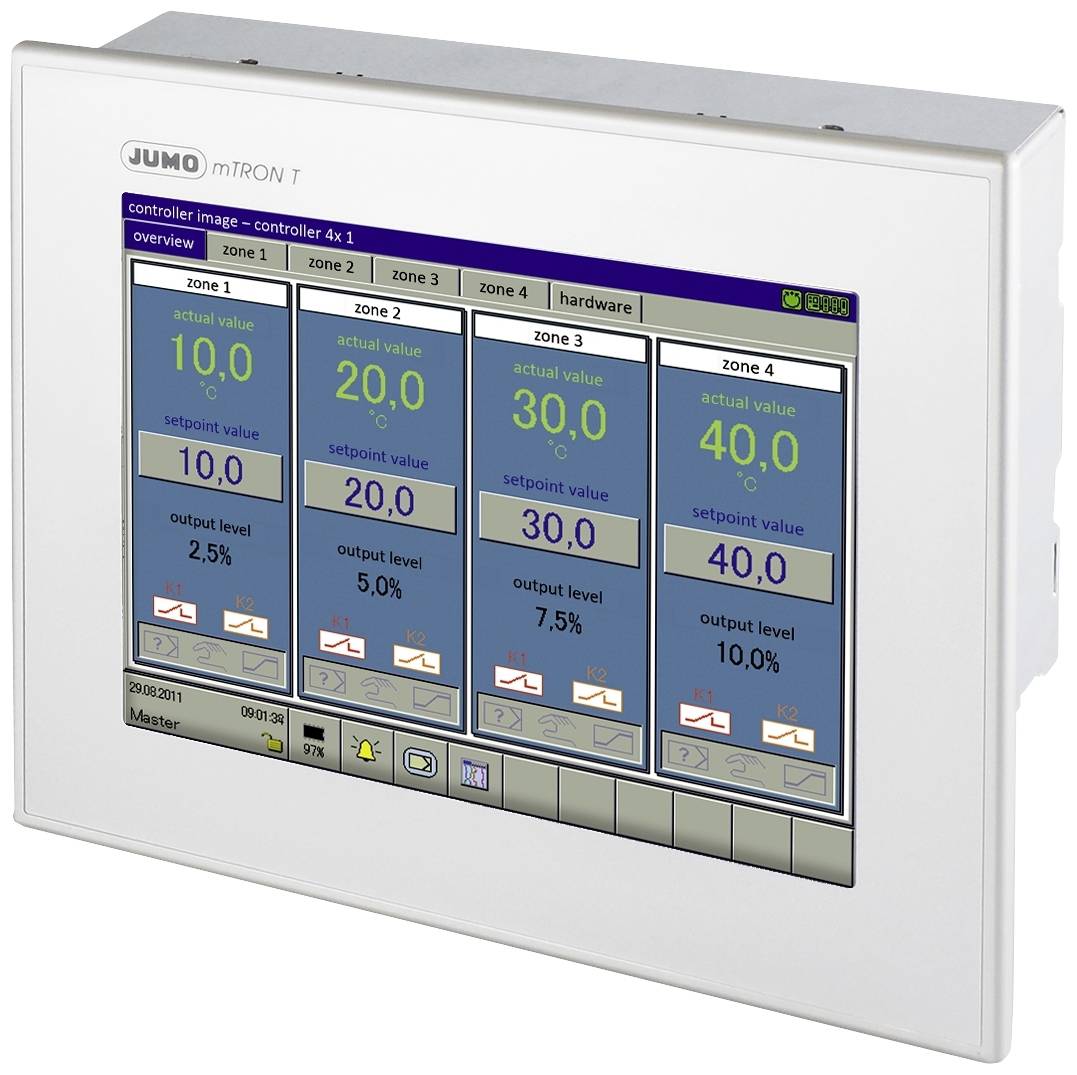

Višenamjenska ploča (komponenta ukupnog mTRON T sustava) ima sljedeće opcije povezivanja: 1x Ethernet (RJ45), 1x ulaz sistemske sabirnice (RJ45), 1x izlaz sistemske sabirnice (RJ45), 2x USB host, 1x RS232 Modbus RTU i registracija funkcija. Panel je dizajniran za napajanje od DC 24 V +25/-20%. TFT zaslon osjetljiv na dodir služi za laku i jasnu vizualizaciju mjernih podataka, rad, konfiguraciju i parametrizaciju sustava. TFT ekran u boji ima dijagonalu ekrana od 21,3 cm (8,4"), rezoluciju od 640 × 480 piksela, 256 boja i LED pozadinsko osvjetljenje. Kao sučelje čovjek-stroj, panel omogućuje optimalan i uredan uvid u procesna stanja i parametre sustava. Nadalje, omogućuje prikaz i upravljanje ekranima kontrolera i ekranima procesa uređivača programa i izbornu funkciju registracije. Ciljane vrijednosti, šaržne tekstove, parametre i konfiguracijske podatke korisnik može unijeti i promijeniti izravno na zaslonu. Procesni podaci koji se prenose preko sistemske sabirnice prikazuju se u stvarnom vremenu. Arhiviranje i procjena podataka omogućeno je provjerenim PC programima. Uz standardna sučelja (LAN, USB), kao opcija dostupna su dva serijska sučelja na koja se može spojiti barcode skener, modem ili neki drugi Modbus uređaj (master, slave). Korisnik može jednostavno konfigurirati višenamjensku ploču pomoću dodatnog programa za postavljanje.

Ovaj tekst je strojno preveden.
