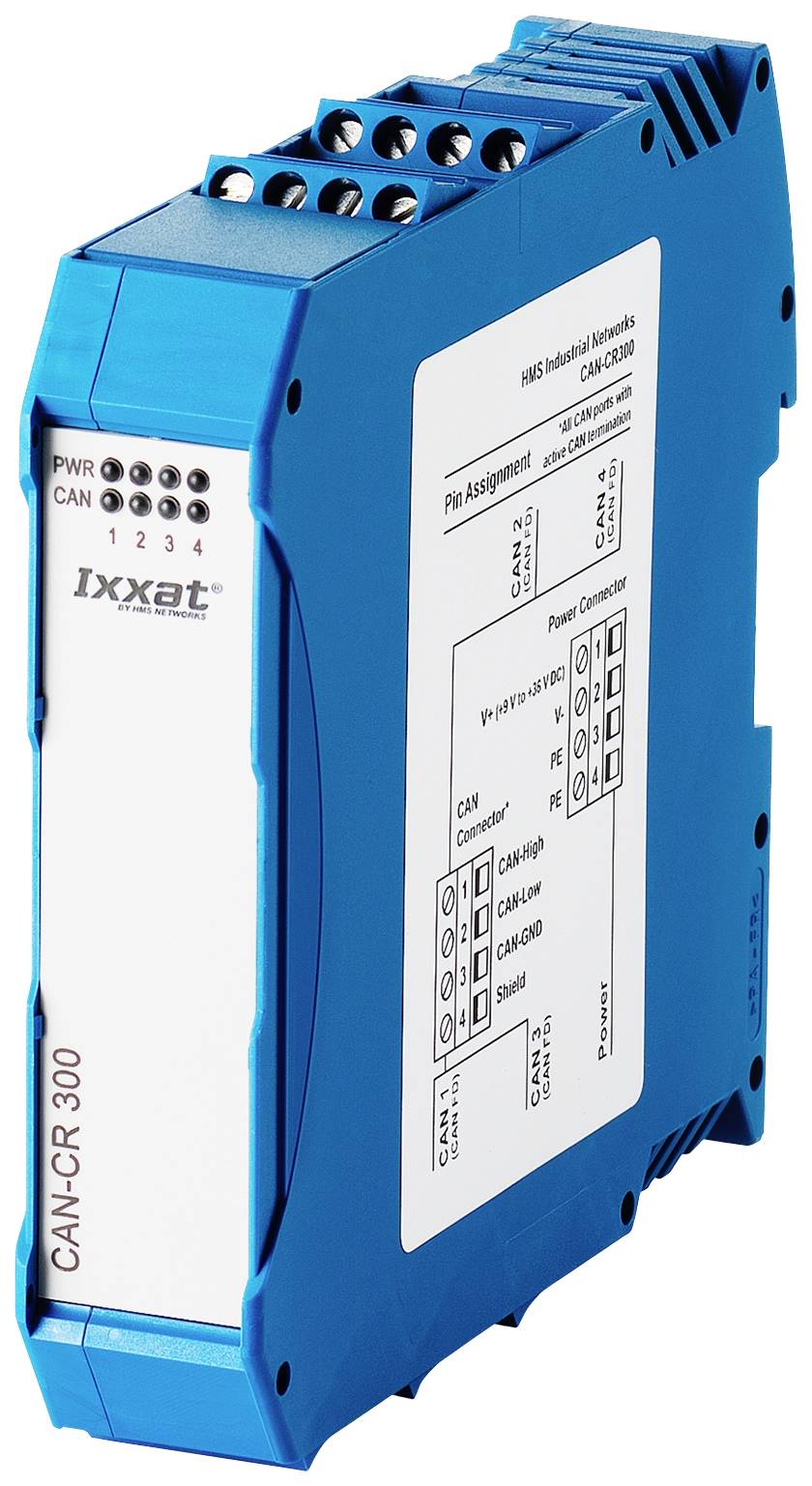

Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD repetitor CAN Bus Broj I/O: 4 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (869,00 € / komad)
869,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD repetitor CAN Bus Broj I/O: 4 1 St.
- CAN i CAN FD sučelja u jednom uređaju
- 4 x CAN / CAN-FD
- Uštede troškova jednostavnijim ožičenjem
- Veća pouzdanost sustava
- Vrlo mali utjecaj na ponašanje sustava u stvarnom vremenu
Tehnički podaci
- Prikazi: proces prijenosa / neispravan segment (četiri duo LED diode, jedna po segmentu), napajanje (jedna LED)
- Sučelje CAN sabirnice: ISO 11898-2 s CAN prigušivačem. Dva vijčana konektora.
- CAN varijanta dostupna sa i bez integriranih završnih otpornika.
- CAN brzine prijenosa: do 1 Mbit/s
- Sučelje CAN-FD sabirnice: ISO CAN-FD i neISO CAN-FD
- CAN FD brzine prijenosa: brzina arbitraže do 1000 kbit/s, brzina prijenosa podataka do 8000 kbit/s. Brzine podataka provjerene su testovima. Moguće su korisnički definirane brzine prijenosa.
- Oprez: Maksimalna brzina prijenosa podataka može se premašiti ovisno o specifičnim uvjetima primjene (duljina kabela, postavljene postavke, udaljene stanice, ...), ali se ni ona ne može postići.
- Kašnjenje prolaza: tip. 175 ns (odgovara ~ 35 m duljine kabela)
- Napajanje: 9 - 36 V / DC, tip. 90 mA, max. 125 mA, preko vijčanih stezaljki
- Galvanska izolacija: 1 kV DC / 1 sec, 500 V AC / 1 min; Svi CAN kanali i
- Napajanja su međusobno galvanski odvojena.
- Raspon temperature: -20 ºC ... +70 ºC
- Kućište, dimenzije: plastično kućište cilindra, cca 22,5 x 105 x 114 mm
- Vrsta proizvoda
CAN/CAN-FD repetitor
- Sučelja (Advantech)
CAN Bus
- Tip
CAN-CR300
- Pogonski napon (detalji)
9 - 36 (prikaz, stručni). V/DC
- Broj I/O
4
- dim.
(Š x V) 22.5 mm x 105 mm
- Visina
105 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
1.01.0210.40000
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2497729 Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD repetitor CAN Bus Broj I/O: 4 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2497729 Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD repetitor CAN Bus Broj I/O: 4 1 St.
Opis
CAN-CR300 se koristi za galvansko razdvajanje četiri segmenta CAN / CAN FD mreže i za izgradnju topologije zvijezde ili stabla. Kao posebna značajka, repetitor odvaja neispravan segment od ostatka mreže kako bi preostala mreža mogla nastaviti s radom. Nakon što je kvar otklonjen, segment se automatski ponovno spaja na mrežu. Galvanska izolacija je implementirana i za CAN segmente i za napon napajanja.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- CAN-CR300
- Priručnik
